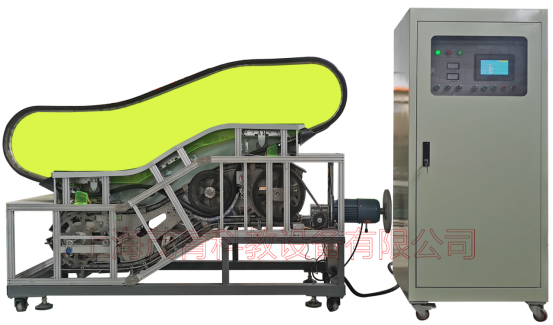

1.自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平台。適合於各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、鋁合金梯級、梳齒前沿板、電氣控製係統等部分組成。
2.電氣控製采用西門子PLC係統，驅動采用變頻節能控製；
3.整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。
二、技術參數：
1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz；
2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；
3、整機容量：≤2.5kVA；
4、模型尺寸：2150mm（長）×770mm（寬）×1600mm（高）；
5、提升高度：300mm；
6、梯級結構：寬300mm，ABS注塑成型，拆裝式結構
7、運載能力 ：20KG
8、驅動方式：PLC可編程控製，變頻節能起動/運行；
9、安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
三、實訓項目：
1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。
2、認識自動扶梯安裝保護裝置的作用、安裝位置包括：曳引鏈條斷裂保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、製動器、機械鎖緊裝置等。
3、自動扶梯的基本安全操作與使用；。 4、梯級的拆裝操作；
5、梳齒板的調整； 6、梳齒前沿板的調整； 7、扶手帶的張緊的調整；
8、梯級鏈張緊的調整； 9、驅動鏈的調整； 10、扶梯防逆轉機械實驗；
11、上下部曳引鏈安全實驗 12、主機斷鏈安全實驗
四、曳引裝置：（驅動）
由交流電機、專用減速器、製動器、手動盤車和傳動齒輪等組成。
1、傳動齒輪采用10mm厚鋁合金板材數控精加工而成，精度高重量輕，不生鏽，
2、梯級鏈條采用1mm厚不鏽鋼製作主，鋁製銷軸，傳動平穩，不起鏽。
防逆轉裝置如下圖，裝置裝在扶梯上部驅動位。在扶梯上行時凸輪順時針轉動，若扶梯發生異常情況而逆轉則凸輪逆轉，此時打杆使限位開關動作並使扶梯主刹動作從而使扶梯停止，反之亦然。同時此功能具備手動測試操作功能。
采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控範圍內因梯級伸長而造成梯級（踏板）等相關部件的偏離、晃蕩、衝撞與噪聲。本裝置全部采用鋁合金板材製作。
由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力係統。
