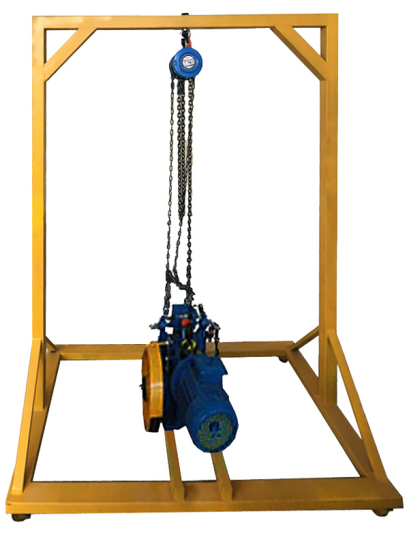

電梯曳引係統安裝實訓考核設備,電梯曳引係統安裝實訓考核裝置

一、電梯曳引係統安裝實訓考核設備-產品概述：

本設備的作用是產生輸出動力，通過曳引力驅動轎廂的運行。曳引係統主要由曳引電動機、減速箱、電磁製動器、曳引輪、導向輪、曳引鋼絲繩等部件組成。
曳引係統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁製動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。
二、結構特點：

1、采用了鋼結構電梯井道平台設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引係統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。
三、技術指標：

1、整機重量：≤600kg；
2、外形尺寸：4000mm×3200mm×4200mm（長×寬×高）；
3、限速器下行機械動作速度：≤0.75m/s；
4、安全鉗動作速度：≤1m/s；
5、曳引機額定速度：0.4m/s；
6、曳引機額定載重：450kg；
7、曳引機防護等級：IP41；
四、實訓項目：

1、T型導軌（轎廂導軌）安裝與調整；
2、對重導軌安裝與調整；
3、曳引機架的安裝與調整；
4、曳引機的安裝與調整；
5、轎廂龍門架的安裝；
6、T型導軌上導靴的安裝；
7、安全鉗連杆的安裝；
8、對重框的安裝；
9、限速器的安裝；
10、曳引繩的懸掛；
11、漲緊裝置的安裝與調整；
12、T型導軌下導靴的安裝；
13、安全鉗與下導靴的調整；
14、限速器與安全鉗的聯動調整；
15、導軌與導靴的保養；
16、曳引機的保養；
17、曳引繩的保養；
18、限速器－安全鉗的保養；
19、人工盤車的練習。
