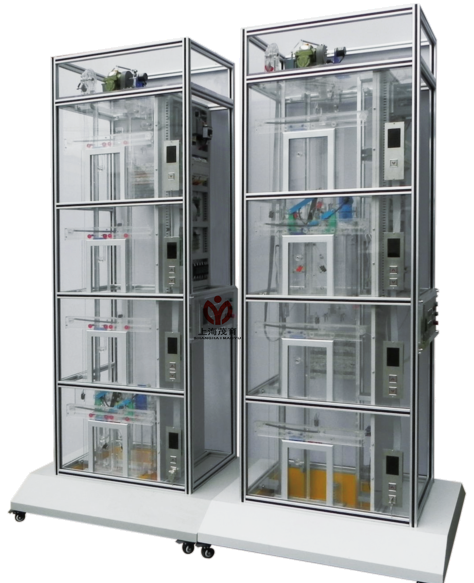

雙聯四層透明仿真教學電梯模型,四層透明仿真電梯教學模型

雙聯四層透明仿真教學電梯模型-產品概述：
本模型是為了配合大中專院校、技校、職業學校、勞動就業培訓中心、電梯維修物業管理部門等有關電梯專業和工業自動化專業課程演示實驗，使更多的人能夠更好地了解電梯、使用電梯，培養出更多的電梯專業人才，電梯模型大部分部件均是采用透明有機材料製成，使得電梯的內部結構一目了然；同時，電梯的運行過程，以及每個動作都十分明了，且可以反複實際動手操作。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理，達到事半功倍的效果。解決了以往電梯教學中單純理論的教學方式或是參觀實際電梯時所帶來的不安全，無法全麵了解其內部結構及運行過程等實際問題。

電梯的電氣控製係統采用日本三菱的可編程控製器(PLC)智能控製，交流變頻調速(VVVF)驅動，其硬件結構的組成及功能與實際電梯完全一樣。具有自動平層、自動關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便於教學等特點。
此外，MY-513係列透明仿真雙聯教學電梯的軟硬件均采用開放式結構，因此，院校也可以利用此套裝置進行二次開發研究。如：1.群控電梯（統一調度多台集中並列的電梯）；2 . 並聯控製電梯（2-3台電梯的控製線路並聯，進行邏輯控製，共用層站外召喚按鈕）；3 . 集選控製電梯；4. 信號控製電梯，等等。

采用鬆下VF100變頻器作為三相交流曳引原動機的調速裝置。該裝置采取電壓矢量控製方式，對電機具有加減速控製、正反轉控製、點動控製及根據模擬輸入控製等多種功能。同時兼對原動機的斷相、缺相、相序紊亂及過壓、欠壓、過流、過載、失速等有保護功能。
采用此套設備進行配套教學，使廣大師生對電梯的結構、關鍵部件以及電氣控製、電梯的運作過程有了直觀、形象的認識，易於加深對電梯相關知識的了解、掌握。此外，通過使用三菱GX Developer編程軟件，直接在PC機上用梯形圖編程，並進行現場實際操作調試，對學生學習、了解和掌握可編程控製器(PLC)及其應用以及工業過程自動化控製都有很大的幫助。

電梯係統邏輯控製則由PLC完成（可聯機），PLC采用的是日本三菱公司的FX2N-64MR型，其輸出方式為繼電器輸出形式。通過主機上配有的RS422或RS232接口，可實現PLC與 PC 機的通訊，使用GX Developer軟件，可直接在PC機上用梯形圖編程、調試，直觀易學，便於初學者掌握；此外也可用FX編程器進行指令編程，現場直接調試。
二、整套配備：

1、主電梯模型——包括鬆下VF100變頻器、三菱FX2N-64MR型可編程控製器（PLC）
2、PLC外設專用通訊電纜；
3、三菱PLC專用編程工具軟件
4、教學電梯使用說明書。
此外，可根據校方具體要求進行專門配置，如:計算機、工作台等。

三、基本結構：

1、機房部分：包括曳引減速機、曳引電動機、製動器、曳引輪、限速器、旋轉編碼器。
2、井道部分：包括導軌、對重機構、轎廂（門機機構、安全鉗、導靴、照明燈、風扇）、層門、樓層召喚指示控製器、曳引繩、導向輪、一層平層感應器（計數複位）、上（下）限位開關、上（下）極限開關、隨行電纜、轎廂控製器、緩衝器等。
3、電氣控製部分：電源空氣開關（漏電脫扣器）、DC12V驅動電源、PLC可編程控製器、接線端口電路板、到站鍾等。

A、限速器與安全鉗保護係統。

當發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪齧合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急製動，通過安全鋼索及連杆機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。

B、轎廂、對重用彈簧緩衝裝置。

緩衝器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹾底或衝頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩衝器，由緩衝器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。

C、終端極限開關安全保護係統。

在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生衝頂或蹲底時，終端極限開關切斷控製電路，使轎廂停止運行。

D、門安全觸板保護裝置。

在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯杆，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。

E、門機力矩安全保護裝置。

門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，於是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。

F、廳門自動閉合裝置。

電梯層門的開與關，是通過安裝在轎門上的開門刀片來實現的。每個層門都裝有一把門鎖。層門關閉後，門鎖的機械鎖鉤齧合，同時層門與轎門電氣連鎖觸頭閉合，電梯控製回路接通，此時電梯才能啟動運行。

四、主要技術參數：

外形尺寸：長*寬*高=900*600*2280（mm）*2
淨重量：135kg
載重量：5kg
變頻器：鬆下VF100變頻器
輸入電壓：220V
輸入頻率：50Hz
額定電流：2.5A
功率：0.4KW
曳引機減速比：1:15
模數：1.5(蝸輪減速器)
曳引電動機型號：YS-5634W 電壓：3*220V
功率：0.18KW
轉速：1400 rpm
控製方式：PLC控製
調速方式：交流變頻調速
結構形式：四層站
電梯平層機構：旋轉編碼器/永磁感應器
五、基本實訓項目：

1、傳感器檢測
2、變頻器的基本使用
3、定時器指令
4、數學運算指令
5、高速計數器
6、轎廂自動開關門控製
7、電梯運行呼叫指示驅動
8、樓層顯示
9、廳門安全控製
10、電梯終端開關保護
11、電梯升降減速控製
12、采用光電編碼器的定位
