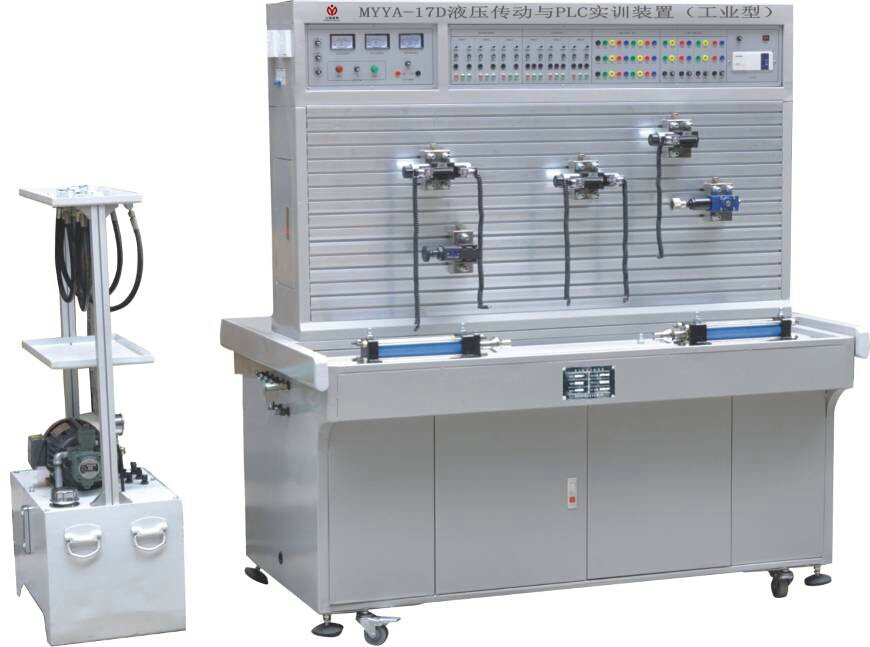

液壓傳動與PLC實訓裝置,液壓傳動與PLC實訓設備
2026-03-13 10:12
本裝置是高校機電一體化對氣、電、液控製的教學大綱要求，采用了開放型綜合實驗台結構，廣泛征求專家教授與老師的意見，經不斷創新改進研製而成的。是目前集氣動控製技術、液壓傳動控製技術以及PLC可編程序控製器控製技術於一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控製。可以讓學生直觀感性地對比與了解氣、電、液各自具有的特點、特色、及優缺點等。
二、主要特點：
1、液壓傳動部分技術參數及指標集真實的液壓元件、各執行模塊、繼電器控製
2、單元、PLC編程及控製技術於一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓係統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控製屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，係統額定壓力為6.3Mpa。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、裝置容量：<2kVA。
3、變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
4、PLC選用三菱FX1N係列主機
5、電機：額定電壓380V．額定功率0.75kW，絕緣等級B
6、液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液麵計、清潔蓋、空氣濾清器、耐震不鏽鋼壓力表，L-HL46號液壓油。
四、實訓項目:
1、可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下
2、單級調壓回路
3、多級調壓回路
4、減壓回路
5、卸荷回路
6、進油節流調速回路
7、回油節流調速回路
8、旁油節流調速回路
9、液壓缸差動連接的快速運動回路
10、調速閥短接速度換接回路
11、調速閥串聯的速度換接回路
12、調速閥並聯的速度換接回路
13、用換向閥的換向回路
14、用"O"型機能換向閥的鎖緊回路
15、用液控單向閥的鎖緊回路
16、用順序閥控製的順序動作回路
17、用壓力繼電器控製的順序動作回路
18、用行程開關控製的順序動作回路
19、用調速閥控製的同步回
