脈衝除塵器實驗裝置,脈衝除塵器實驗設備,脈衝除塵器實驗台
2026-03-14 09:18

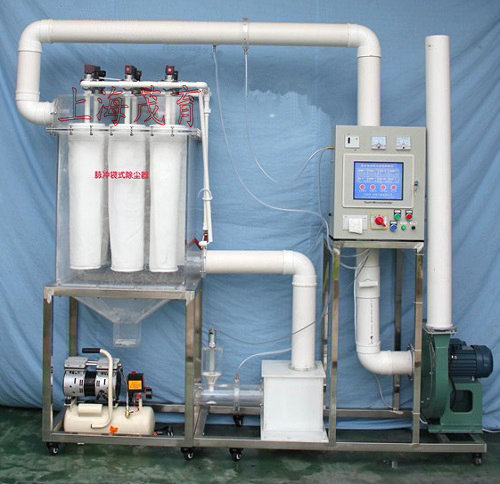

脈衝除塵器實驗裝置--原理、用途及特點：
此裝置為脈衝布袋除塵器，它是過濾式除塵器的一種，是使含塵氣流通過過濾材料將粉塵分離捕集的裝置。這種裝置主要采用纖維織物作濾料，常用在工業尾氣的除塵方麵。它的除塵效率一般可達99%以上。雖然它是最古老的除塵方法之一，但由於它效率高、性能穩定可靠、操作簡單、因而獲得越來越廣泛的應用。
其主要原理是：含塵氣流從進氣管進入除塵設備後，從圓筒形濾袋外側向布袋內側流動，在通過濾料的孔隙時，粉塵被捕集與濾料上，透過濾料的清潔氣體由濾袋上部開口排出。沉積在濾料上的粉塵，可定期由在安裝在布袋開口上方的壓縮空氣噴嘴釋放高壓氣體而造成布袋膨脹、振動而從濾料表麵脫落，落入灰鬥中。因為濾料本身網孔較大，因而新鮮濾料的除塵效率較低，粉塵因截流、慣性碰撞、靜電和擴散等作用，逐漸在濾袋表麵形成粉塵層，常稱為粉層初層。初層形成後，它成為袋式除塵器的主要過濾層，提高了除塵效率。濾布隻不過起著形成粉層初層和支撐它的骨架作用，但隨著粉塵在濾袋上積聚，濾袋兩側的壓力差增大，會把有些已附在濾料上的細小粉塵擠壓過去，使除塵效率顯著下降。另外，若除塵器阻力過高，還會使除塵係統的處理氣量顯著下降，影響生產係統的排風效果。因此，除塵器阻力達到一定數值後，要及時清灰。本設備可作為布袋除塵淨化實驗原理演示裝置。
二、主要技術參數及指標：
其主要原理是：含塵氣流從進氣管進入除塵設備後，從圓筒形濾袋外側向布袋內側流動，在通過濾料的孔隙時，粉塵被捕集與濾料上，透過濾料的清潔氣體由濾袋上部開口排出。沉積在濾料上的粉塵，可定期由在安裝在布袋開口上方的壓縮空氣噴嘴釋放高壓氣體而造成布袋膨脹、振動而從濾料表麵脫落，落入灰鬥中。因為濾料本身網孔較大，因而新鮮濾料的除塵效率較低，粉塵因截流、慣性碰撞、靜電和擴散等作用，逐漸在濾袋表麵形成粉塵層，常稱為粉層初層。初層形成後，它成為袋式除塵器的主要過濾層，提高了除塵效率。濾布隻不過起著形成粉層初層和支撐它的骨架作用，但隨著粉塵在濾袋上積聚，濾袋兩側的壓力差增大，會把有些已附在濾料上的細小粉塵擠壓過去，使除塵效率顯著下降。另外，若除塵器阻力過高，還會使除塵係統的處理氣量顯著下降，影響生產係統的排風效果。因此，除塵器阻力達到一定數值後，要及時清灰。本設備可作為布袋除塵淨化實驗原理演示裝置。
二、主要技術參數及指標：
1、環境溫度：5℃～40℃
2、氣體流動方式為外濾式，動力裝置布置為負壓式。
3、處理氣量 50-300m3/h，
4、過濾速度為1m/min
5、設備淨化效率大於99%
6、設備壓損：800～1200Pa
7、裝置外形尺寸：長2300mm寬600mm高2000mm、
8、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
9、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；
三、主要配置：
2、氣體流動方式為外濾式，動力裝置布置為負壓式。
3、處理氣量 50-300m3/h，
4、過濾速度為1m/min
5、設備淨化效率大於99%
6、設備壓損：800～1200Pa
7、裝置外形尺寸：長2300mm寬600mm高2000mm、
8、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
9、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；
三、主要配置：
1、脈衝袋式除塵器1套、透明有機玻璃材質、壁厚10mm、長800mm寬600mm高800mm、含卸除灰塵裝置；
2、濾袋6個：(過濾速度為1m/min。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾麵積、0.35平方米、Ø 160×700 mm、濾袋為內濾式)
3、脈衝電磁閥6套、規格: Ø 25 mm、
4、空氣壓縮機1台（電源 220V 、功率750W、最大氣量：36L/min，氣量容積30L）、
4、有機玻璃粉塵自動加料裝置1套：立式加料；
5、氣塵靜態混合器1套：采用箱式靜態混合器；
6、U形壓力計1個、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
7、離心通風機1台：電源電壓：220V、功率1.1Kw、轉速2900r/min；
8、變頻器1套：控製風機轉矩調節風量大小；
9、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、帶燈自鎖按鈕開關、
10、 Ø 110連接管路及控製球閥
11、不鏽鋼框架實驗台（38mm×38mm不鏽鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓係統)
2、濾袋6個：(過濾速度為1m/min。濾袋材質為：滌綸針刺氈覆膜濾袋、濾袋過濾麵積、0.35平方米、Ø 160×700 mm、濾袋為內濾式)
3、脈衝電磁閥6套、規格: Ø 25 mm、
4、空氣壓縮機1台（電源 220V 、功率750W、最大氣量：36L/min，氣量容積30L）、
4、有機玻璃粉塵自動加料裝置1套：立式加料；
5、氣塵靜態混合器1套：采用箱式靜態混合器；
6、U形壓力計1個、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
7、離心通風機1台：電源電壓：220V、功率1.1Kw、轉速2900r/min；
8、變頻器1套：控製風機轉矩調節風量大小；
9、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、帶燈自鎖按鈕開關、
10、 Ø 110連接管路及控製球閥
11、不鏽鋼框架實驗台（38mm×38mm不鏽鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓係統)
3D軟件界麵並有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫
