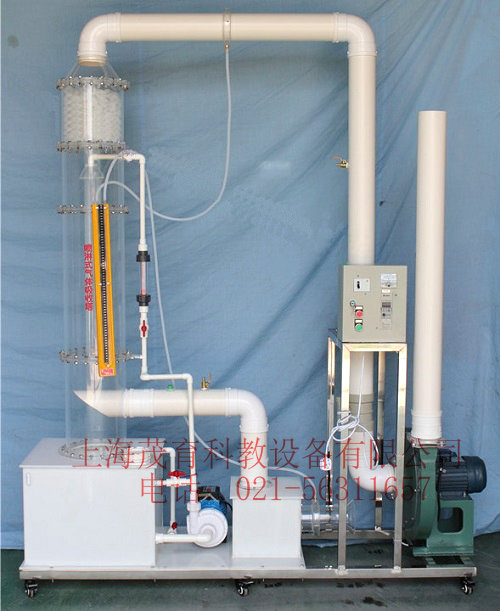

噴淋式氣體吸收塔實驗裝置,噴淋式氣體吸收塔實驗設備

一、噴淋式氣體吸收塔實驗裝置,噴淋式氣體吸收塔實驗設備,噴淋式氣體吸收塔實驗台原理、用途及特點：

噴淋式氣體吸收塔為逆流接觸式氣液傳質設備，能夠實現蒸餾和吸收兩種分離操作，廣泛應用於化工、石油化工、石油等行業中。在空塔內，氣體由下向上流，氣流兩相間的傳質過程在上下逆流接觸過程中進行。空塔處理氣量大，結構簡單，效率穩定，液氣比適合範圍大，操作彈性大，造價低，檢修、清理方便。本實驗裝置主要用於原理演示的教學實驗。
二、主要技術參數及指標：

1、氣體流量=200m3/h、
2、噴淋塔徑：250mm
3、噴淋塔高1500mm、
4、噴淋器：75mm
5、置外形尺寸：長2000mm寬500高2100mm、
6、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
7、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；
三、主要配置：

1、噴淋式氣體吸收塔1套：透明有機玻璃材質、厚度8mm，含除霧器、
2、U形壓力計1個、人工監測進出口2組、測壓環2組，透明測壓軟管1批；
3 、SO2氣體與鋼瓶1套（10升）、氣體流量計1個、不鏽鋼雙表頭氣體減壓閥1隻、
4、.貯液箱1隻：白色PP板、厚度10mm，含加藥口1套；
5、耐酸耐堿水泵1台、流量：1 m3/h、揚程：15（m）功率750W；含液體噴淋分配裝置1套；
6、流量測量與調節：液體流量計1隻、（LZS-25、量程:160～1600L/ h）、
7、氣塵靜態混合器1套：采用箱式靜態混合器；
8、離心通風機1台：(電壓：220V、功率1.1Kw、轉速2900r/min)、、
9、變頻器1套：控製風機轉矩調節風量大小；
10、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、帶燈自鎖按鈕開關、
11、 Ø 110連接管路及控製球閥
12、不鏽鋼框架實驗台（38mm×38mm不鏽鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓係統)

3D軟件界麵並有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫
