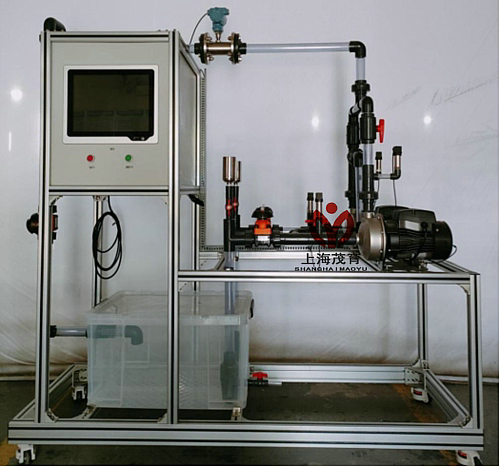

離心泵性能測定實驗裝置-(MYLT-8B)可完成了解離心泵的結構和特性,熟悉離心泵的操作,測量一定轉速下的離心泵特性曲線,了解並熟悉離心泵的工作原理等實驗。
| 分 項 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念； 2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 3、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 4、流量測量采用了渦輪流量計的方式，數據處理器對渦輪流量計線性係數具有較強的補償功能，並且直接顯示流量數據。 5、離心泵置於水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。 6、整套係統采用標準工業儀表控製係統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平台。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。 2、能夠進行單泵、雙泵串並聯操作。 3、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。 4、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。 5、測定流量調節閥某一開度下管路特性曲線。 6、能夠進行雙泵串、並聯性能測定和管路特性測定。 7、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。 8、全觸摸集成化控製，高穩定數據傳輸，硬件加密。 |
|||
| 設計參數 |
單泵：液體流量：0.2～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。 雙泵串聯：液體流量：0～10.5m3/h，離心泵出口壓力：0-0.4MPa，離心泵的揚程(H)：0-40m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。 雙泵並聯：液體流量：0～14.0m3/h，離心泵出口壓力：0-0.2MPa，離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。 液體溫度：常溫。 |
|||
|
公用設施 |
水：裝置自帶水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率2.0kW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水,外配設備：無。 |
|||
| 主要設備 |
1、單相矢量變頻器，規格：（0-50）Hz。 2、壓力傳感器：測量範圍0-0.6MPa 精度0.5級，數量2個；。 3、負壓傳感器：測量範圍-0.1-0MPa 精度0.5級，數量2。 4、光電轉速傳感器：測量範圍0~2999rpm，精度1rpm，轉速檢測機構。 5、DN40渦輪流量計：1~20m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。 6、304不鏽鋼離心泵：功率0.55KW，流量範圍0-7m3/h，數量2台。 7、水箱：容積約120L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 8、管路：304衛生級不鏽鋼，管道法蘭連接渦輪流量計。 9、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。 10、電器：接觸器、開關、漏電保護空氣開關。 11、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 12、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 13、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 14、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控製。 15、額定電壓：220V，總功率：1.5kW。 16、外形尺寸：2000×650×1900mm（長×寬×高），外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生 工程化理念。 18、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
| 液體流量 | 渦輪流量計 | 觸摸屏 | 變頻器 | |
| 泵進口壓力 | 負壓傳感器 | 觸摸屏 | 無 | |
| 泵出口壓力 | 壓力傳感器 | 觸摸屏 | 無 | |
| 泵功率 | 功率變送器 | 觸摸屏 | 無 | |
| 電機轉速 | 光電傳感器 | 觸摸屏 | 無 | |
