數字型流化床幹燥實驗裝置,數字型流化床幹燥實驗設備
2026-03-20 09:53

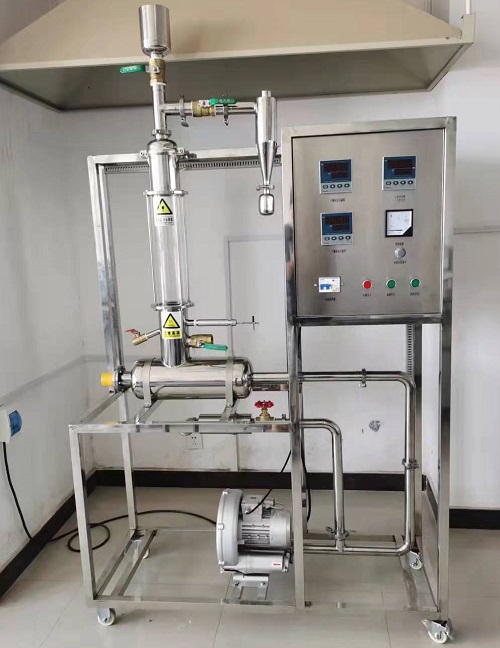

數字型流化床幹燥實驗裝置-(MYH-16B)了解流化床幹燥裝置的結構、流程及操作方法。學習測定物料在恒定幹燥條件下幹燥特性的實驗方法，研究幹燥條件對幹燥過程特性的影響。掌握根據實驗幹燥曲線求取幹燥速率曲線以及恒速階段幹燥速率、臨界含水量、平衡含水量的實驗分析方法。
| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、整套設備除去特殊材料外均采都用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 3、裝置布局合理，幹燥箱、管道采用不鏽鋼製作，幹燥室入口裝有氣流均布板。 4、用床層壓差來指示濕物料的失水量，避免了在幹燥過程中需不斷取樣分析所帶來的麻煩。 5、幹燥塔為不鏽鋼和優質耐高溫玻璃裝配合成，可直接觀察實驗現象，空氣的流量由調節閥和旁路放空閥聯合調節。 6、固體物料采用間歇操作方式，由幹燥器頂部加入，試驗完畢在流化狀態下由下部卸料口流出。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解流化床幹燥裝置的結構、流程及操作方法。 2、學習測定物料在恒定幹燥條件下幹燥特性的實驗方法，研究幹燥條件對幹燥過程特性的影響。 3、掌握根據實驗幹燥曲線求取幹燥速率曲線以及恒速階段幹燥速率、臨界含水量、平衡含水量的實驗分析方法。 |
|||
| 設計參數 |
1、操作壓力：常壓操作、操作溫度：50～80℃。 2、空氣流量： 0～70m3/h。 3濕物料量：500～1000g。 |
|||
| 公用設施 |
1、電：電壓AC220V，功率3.0KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。 2、氣：空氣來自風機，經加熱器加熱進入流化幹燥器（自帶氣源）。 3、實驗物料：綠豆（或耐水矽膠）、水、空氣。 |
|||
| 主要設備 |
1、玻璃流化床幹燥器：Φ110×400mm，進口處設有氣體均布器。 2、加熱器：304不鏽鋼材質，加熱功率3.0KW，空氣預熱器。 3、風機：低噪漩渦氣泵，功率:750W,流量：0-90 m3/h 。 4、孔板流量計，孔板喉徑：Φ25mm，壓差傳感器0～10Kpa。 5、幹燥器床層壓降由U形壓差計測取。 6、宇電AI702M溫度數字巡檢儀。 7、宇電AI501壓差數字顯示儀。 8、宇電AI518數顯溫度控製儀（帶手動功能）。 9、Pt100鉑電阻溫度傳感器3支，分辨率0.1℃。 10、電器：接觸器、開關、漏電保護空氣開關。 11、304不鏽鋼管路、管件及閥門。 12、304不鏽鋼儀表櫃：測控、電器設備在實驗架上。 13、304不鏽鋼材質框架1300×500 ×2000mm（長×寬×高），帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 幹燥風量 | 孔板流量計 | 數字壓差儀表 | 手動閥控 | |
| 幹燥器壓降 | U型管壓差計 | U型管壓差計 | 無 | |
| 幹球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 濕球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 加熱室溫度 | Pt100鉑電阻 | 溫度控製顯示儀 | 固態調壓模塊 | |
