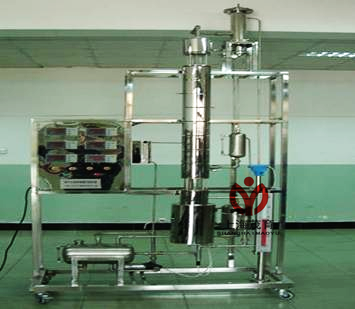

篩板精餾塔實驗設備,篩板精餾塔實驗設備,篩板精餾塔實驗台
2026-03-20 10:03
篩板精餾塔實驗設備-能讓學員了解板式塔的基本構造，精餾設備流程及各個部分的作用，觀察精餾塔工作時塔板上的水力狀況。可以測定塔頂、塔釜溶液濃度，可以調節進料量。能讓學員學會識別精餾塔內出現的幾種操作狀態，並分析這些操作狀態對塔性能的影響..
一、實驗目的：
1、能讓學員了解板式塔的基本構造，精餾設備流程及各個部分的作用，觀察精餾塔工作時塔板上的水力狀況。可以測定塔頂、塔釜溶液濃度，可以調節進料量。
2、能讓學員學會識別精餾塔內出現的幾種操作狀態，並分析這些操作狀態對塔性能的影響。
3、能讓學員學會精餾塔性能參數的測量方法，並掌握其影響因素。
4、能測定精餾塔在全回流條件下，穩定操作後的全塔理論板數、總板效率和單板效率 。
5、能測定精餾塔在某一回流比下，穩定操作後的全塔理論塔板數、總板效率和單板效率。 研 究回流比對精餾塔分離效率的影響。
6、改變操作條件，確定精餾塔的穩定時間和塔內溫度分度分布
二、主要配置：
1、精餾塔
2、冷凝器
3、再沸器
4、溫控係統
5、加料係統
6、回流係統
7、產品貯槽
8、配料槽及測量儀表
9、回流比控製顯示儀
10、液位顯示儀
11、電磁閥
12、無紙記錄儀
13、電腦工作站
14、工控軟件
15、仿真軟件
16、數據處理軟件
17、不鏽鋼框架
18、儀表櫃。
三、技術參數：
1、精餾塔：不鏽鋼篩板塔,開孔率5%、全回流：塔板效率30%--60%、單板效率50%、部分回流：塔板效率40%--80%、單板效率40%、上升蒸汽量：2 l/h。回流比：2-∞、塔頂濃度≥80%，常壓操作、塔頂餾出液的組成：90-95%，進料組成：15-35%。
2、不鏽鋼塔體（篩板）：φ76×1200mm（十），玻璃塔段（視窗）三個：φ80×120mm。
3、冷凝器：φ12×150mm。
4、塔釜內置不鏽鋼電加熱管加熱，總加熱功率為3000W，分兩組，各1500W。功率無極可調。
5、加料係統：料液泵流量：0.4m3/hr,揚程：8m，功率：120W。
6、裝置配帶和自來水管相連的接口，實驗物料：乙醇——水，外配設備：阿貝折光儀、超級恒溫器。
7、裝置配液位計傳感器、LWB電磁閥（220v）、磁力泵、回流比繼電器、宇電AI706型6路溫度顯示儀、電壓顯示儀兩塊、回流比控製顯示儀和液位顯示儀。
8、框架為不鏽鋼，結構緊湊，外形美觀，流程簡單,操作方便操作方便,操作方便。
9、進料罐：容積約20L，分流罐：容積約6L，出料罐：容積約15L，液位計傳感器，LWB電磁閥（220v），磁力泵，Pt100熱電阻溫度計（十五隻）。
10、宇電AI706型6路溫度巡檢儀（帶485接接口）、電壓顯示儀兩塊（帶485接接口）、回流比控製顯示儀（帶485接接口）均為宇電品牌。
11、電器：接觸器、開關、漏電保護空氣開關。
12、塔體、塔板、塔釜、水箱、管路、管件及閥門均采用304不鏽鋼材質，框架及儀表櫃為不鏽鋼。
13、外形尺寸：1600×560×2750mm，全部用萬向腳輪及禁錮腳。
