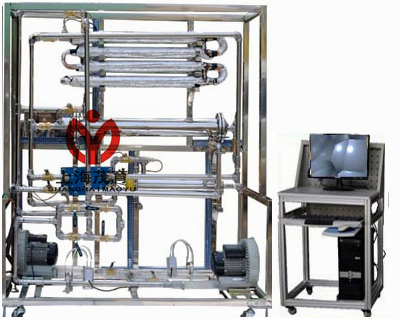

數字型換熱器綜合實驗裝置,數字型換熱器綜合實驗設備
2026-03-20 10:11
本裝置是了解間壁式傳熱元件，可進行並流傳熱實驗，也可進行逆流傳熱實驗，測定總傳熱係數K。分別測定冷熱流體流量改變換熱器的傳熱係數變化；分別測定逆並流操作對換熱器平均推動力及傳熱係數的影響。
二、設備組成：
本裝置由換熱器綜合實驗裝置實驗對象，電加熱預熱器、換熱器綜合實驗裝置智能儀表上位控製係統電控箱、上位控製係統軟件及數據分析處理軟件四部分組成。
換熱器實驗對象機械結構
1、熱器結構類型：列管式換熱器。
2、統安裝在由不鏽鋼方鋼管製作的可移動框架平台上，框架平台上部安裝列管式換熱器的換熱器部件，下部安裝電加熱預熱器、冷流體循環風機、熱流體循環風機。管道采用不鏽鋼管。
三、台檢測傳感執行裝置
1、列管式換熱器進出口溫度檢測變送及顯示：共計采用4組精微PT100熱電阻＋智能巡檢記錄儀。
2、冷體流量檢測變送控製顯示：智能流量積算儀＋孔板流量計+冷流體風機。
3、熱流體流量檢測變送顯示：智能流量積算儀＋孔板流量計+熱流風機。
4、預熱器的溫度檢測變送控製及顯示： Pt100熱電阻+智能調節議+可控矽移相調壓器+2kw電加熱管。
四、技術數據及配置清單
| 分項 | 說明 | |||||
|
裝置功能
|
1、了解間壁式傳熱元件，可進行並流傳熱實驗，也可進行逆流傳熱實驗，測定總傳熱係數K。 | |||||
| 2、分別測定冷熱流體流量改變換熱器的傳熱係數變化； | ||||||
| 3、分別測定逆並流操作對換熱器平均推動力及傳熱係數的影響。 | ||||||
| 公用工程 | 電：AC380V、12A、三相四線製或三相五線製，AC220V、4A、單相三線製冷流體空氣：來自冷流體風機；、熱流體空氣：來自熱流體風機及空氣預熱加熱箱。風機：高效低噪渦流風機。 | |||||
| 對象組成 | 不鏽鋼框架（帶涼棚頂罩及滑輪及禁錮腳）。 | |||||
| 冷流體進出：不鏽鋼材質，DN30，進口閘閥調節流量。熱流體進出管路：不鏽鋼材質，DN30。 | ||||||
| 不鏽鋼列管式換熱器：換熱麵積 0.5㎡，換熱器Ф108 ,長1000。 | ||||||
| 檢測組成 | 變量 | 檢測機構 | 顯示機構 | 產地/型號 | 備注 | |
| 冷流體進、出口溫度 |
PT100熱電阻 精度：0.5%FS |
智能巡檢記錄儀 精度：0.5%FS |
PT100熱電阻：西門子 | |||
| 智能巡檢記錄儀：廈門宇電 | ||||||
| 熱流體進、出口溫度 |
PT100熱電阻 精度：0.5%FS |
智能巡檢記錄儀 精度：0.5%FS |
PT100熱電阻：西門子 | |||
| 智能巡檢記錄儀：廈門宇電 | ||||||
| 冷空氣流量 |
孔板流量計+擴散矽差壓變送器 精度：1.5%FS |
智能流量積算儀 精度：0.5%FS |
智能流量積算儀：廈門宇電 | |||
| 熱空氣流量 |
智能流量積算儀 精度：0.5%FS |
智能流量積算儀：廈門宇電 | ||||
| 控製調節組成 | 調節變量 | 執行機構及調節儀表 | 智能調節儀：廈門宇電 | |||
| 冷流體流量調節 | 變頻器及智能調節儀 | |||||
| 預熱器溫度調節 | 可控矽移相調壓器及智能調節儀 | |||||
| 智能儀表控製係統電器控製櫃組成 | 標準電器控製箱：長x寬x深：1800x500x600mm，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；配置帶鑰匙的電源啟動控製回路和多組保險絲，同時每一組強電輸出都有旋鈕開，關控製，保證設備安全，操作控製便捷；裝有分相電壓表、指示燈，開關電源等。 | |||||
| 軟件組成 | 載體要求 | 方正計算機：雙核2.0G，內存2GDDR2，硬盤250G，光驅，鼠標，鍵盤，3年質保，顯示器：19”液晶，全國聯保；操作係統：正版WINDOWS XP。 | ||||
| 在線監控 | MCGS5.5通用版組態軟件； | |||||
| 數據處理 | 數據處理軟件一套；在線監控軟件； | |||||
| 仿真軟件 | 三維動畫及仿真軟件：列管式、浮頭式、U型、線繞式換熱器工作原理。結構、拆裝及組裝三維動畫及仿真軟件 | |||||
