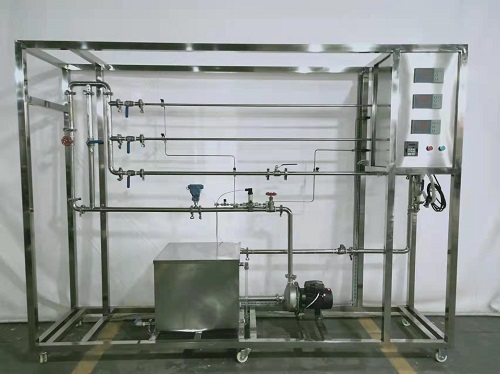

數字型流體流動阻力實驗裝置,數字型流體流動阻力實驗設備
2026-03-20 10:23
| 技術指標 | 說 明 | |||
| 裝置特點 |
1、實驗裝置數據穩定，重現性好，能給實驗者較明確的流體阻力概念。 2、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 3、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。 4、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 5、整套設備除去特殊材料外均采都用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 6、管路取壓采用工業標準均壓環方式，取壓穩定、準確；采用高壓用差壓傳感器和低壓用工業標準倒U型壓差計，工藝美觀，操作方便。 7、整套係統采用標準工業儀表控製係統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平台。 8、設計可360度觀察，實現全方位教學與實驗。 9、實驗除可直接在控製櫃進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，並安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
|||
| 裝置功能 |
1、學習直管摩擦阻力△Pf、直管摩擦係數λ的測定方法。 2、掌握不同流量下摩擦係數λ與雷諾數Re之間關係及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關係曲線。 3、測定湍流狀態下流體流經閥門時的局部阻力係數。 4、學習壓差傳感器測量壓差，流量計測量流量的方法。 5、學習合理選擇坐標係的方法。 |
|||
| 設計參數 |
流體阻力： 光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，阻力壓降0-30kPa。常溫、常壓操作。 粗糙管：雷諾數：500~30000，液體流量：10~1000 L/h，阻力壓降0-30kPa。常溫、常壓操作。 閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，阻力壓降0-30kPa。常溫、常壓操作。 |
|||
| 公用設施 |
水：裝置自帶304不鏽鋼水箱，連接自來水，實驗時經離心泵進入測試管路，循環使用。 電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水，外配設備：無。 |
|||
| 主要設備 |
304不鏽鋼光滑管：測量管徑25mm，管長L—1500mm。 304不鏽鋼粗糙管：測量管徑25mm，管長L—1500mm，內裝不鏽鋼螺旋絲。 304不鏽鋼局部管：測量管徑25mm，管長L—1500mm，上有不鏽鋼閥門一個。 LZB-25水轉子流量計：流量範圍100～1000L/h。 LZB-10水轉子流量計：流量範圍10～100 L/h。 DN20渦輪流量計：流量範圍0.5～10m3/h，4-20mA遠傳輸出，流量檢測機構 。 倒U型壓差計，0--600mmH2O。 壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。 宇電AI501（帶485接口）溫度數字顯示儀。宇電AI501（帶485接口）流量數字顯示儀。宇電AI501（帶485接口）壓差數字顯示儀。 304不鏽鋼離心泵：功率750W，流量2-10m3/h。 水箱：304不鏽鋼材質，容積80L，帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。 管路：304衛生級不鏽鋼材質，采用不鏽鋼快裝活接與管路連接；管道活接連接渦輪流量計。 閥門：采用304不鏽鋼閥和優質銅閥。 電器：接觸器、開關、漏電保護空氣開關。 304不鏽鋼儀表櫃：測控、電器設備在實驗架上。 304不鏽鋼材質框架2200*550*1800mm(長×寬×高),帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 水流量 | 轉子流量計 | 就地顯示 | 手動閥控 | |
| 水流量 | 渦輪流量計 | 數字顯示儀表，精度：0.5%FS | 手動閥控 | |
| 壓差 | 壓差傳感器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 液體溫度 | PT100鉑電阻 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 軟件組成 | 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。 | |||
