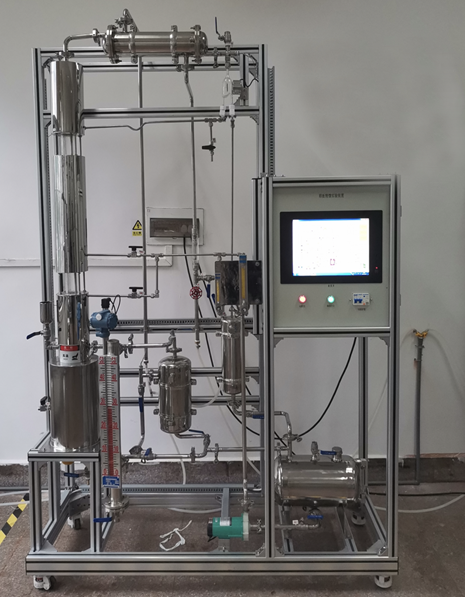

數字型篩板塔精餾實驗裝置,數字型篩板塔精餾實驗設備
2026-03-20 10:29
| 技術指標 | 說 明 |
| 裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 3、塔主體、冷凝器和儲槽均采用304不鏽鋼製造，每層篩板塔節都用法蘭連接均可拆卸，工藝精細，製作精良。 4、進料液與塔釜殘液換熱，實現廢熱再利用，體現精餾過程要充分利用熱能的工程化概念。 5、手動和自動方式精確控製回流比，可實現全回流和部分回流操作。 6、采用結構上的巧妙設計控製塔釜液位，以避免電加熱器幹燒。 7、整套設備除去特殊材料外均采用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 8、裝置設計可360度觀察，實現全方位教學與實驗。 9、實驗除可直接在控製櫃進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，並安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
| 實驗目的 |
1、了解板式塔的基本構造，精餾設備流程及各個部分的作用，觀察精餾塔工作時塔板上的水力狀況。 2、學會識別精餾塔內出現的幾種操作狀態，並分析這些操作狀態對塔性能的影響。 3、學習精餾塔性能參數的測量方法，並掌握其影響因素。 4、學習在全回流和部分回流條件下精餾塔效率的測定方法。 5、改變操作條件，確定精餾塔的穩定時間和塔內溫度分度分布。 |
| 設計參數 |
1、常壓操作。 2、精餾塔：不鏽鋼篩板塔,開孔率6% 3、全回流：塔板效率30%--60%、單板效率50%。 4、部分回流：塔板效率40%--80%、單板效率40%。 5、上升蒸汽量：2 L/h。 6、回流比：4--∞。 7、塔頂濃度≥80% |
| 公用設施 |
水：裝置需冷卻水，自來水通過裝置接口及轉子流量計進入塔頂的冷凝器後排出。 電：電壓AC220V，功率3.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：乙醇—正丙醇，外配設備：阿貝折光儀、超級恒溫器、乙醇—正丙醇（用戶自配）。 |
