油槽流線儀,油槽流線儀實驗裝置,油槽流線儀實驗設備
2022-07-07 07:22

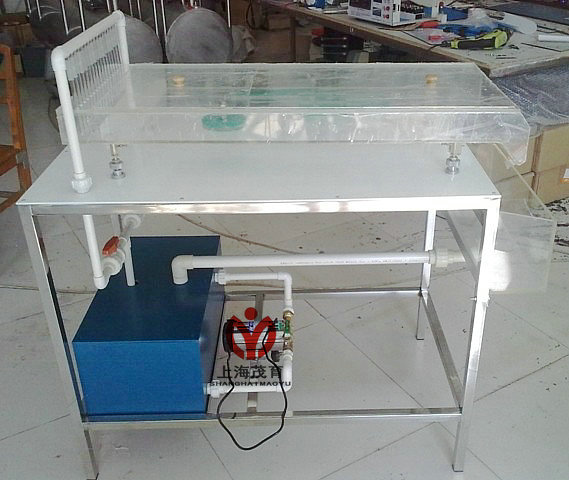

油槽流線儀,油槽流線儀實驗裝置,油槽流線儀實驗設備,油槽流線儀實驗台利用有泡沫的變壓器油流經導葉時形成的流線，觀察流線經過不同試件表麵時的變化。
1、觀察液體繞經不同固體壁麵的變化。
2、研究液流在模型試件出口和入口的流線變化。
二、油槽流線儀,油槽流線儀實驗裝置,油槽流線儀實驗設備,油槽流線儀實驗台技術參數：
1、外形尺寸：1000×400×1000mm
2、工作電壓：220V 功率：80W
3、、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
4、油泵：采用低噪聲潛入式小型油泵，功率：90W。
5、試件：機翼、圓柱體、突擴、突縮（反放突擴、突縮），材質透明有機玻璃。
6、供油箱：容積約25L，優質PVC材質。
7、油盤：尺寸：350×80mm，整體透明優質有機玻璃材質，便於觀察實驗想象。
8、油盤調整螺栓：304不鏽鋼材質，便於調節油盤坡度及總體平衡。
9、實驗所用的流體為全循環設計。
10、框架及台麵均為304不鏽鋼材質，結構緊湊，外形美觀，操作方便
11、框架為可移動式設計，帶腳輪及禁錮腳
1、利用有泡沫的變壓器油流經導葉時形成的流線，
2、觀察流線經過不同試件表麵時的變化。
四、油槽流線儀,油槽流線儀實驗裝置,油槽流線儀實驗設備,油槽流線儀實驗台主要配置：
1、循環油箱；
2、油泵；
3、油槽；
4、流線發生器；
5、移動實驗台；
6、圓柱形；
7、機翼形工件；
8、使用指導書；
