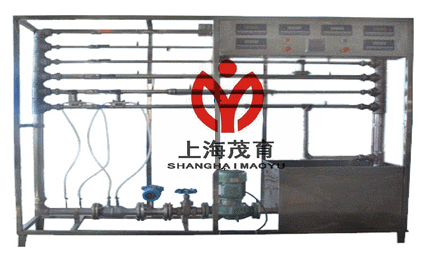

一、流體力學綜合實驗裝置,流體力學綜合實訓設備,流體力學綜合實訓台實驗目的：

1、適合於工程流體力學（水力學）教學實驗。
2、可做雷諾實驗、柏努利實驗、沿程阻力實驗、局部阻力實驗及文丘裏流量計校核實驗。
二、流體力學綜合實驗裝置,流體力學綜合實訓設備,流體力學綜合實訓台主要配置：

本裝置主要配置：雷諾實驗管、柏努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、測壓計、文丘裏流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不鏽鋼框架。
三、流體力學綜合實驗裝置,流體力學綜合實訓設備,流體力學綜合實訓台技術參數：

1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz。
2、雷諾管：長1100mm、內徑φ14mm，有機玻璃。
3、柏努利管：總長1100mm、內徑φ40mm和φ14mm，有機玻璃管製作，按兩點法求出各有變化點的動靜壓頭。
4、沿程阻力管：長1100mm、內徑φ14mm，有機玻璃製作，兩測壓點間的距離：800mm。
5、局部阻力管：長1100mm、內徑φ14mm，有機玻璃製作，上裝文丘裏流量計、閘閥，可用來測定流體流經銅閘閥的前後壓差，以及對文丘裏流量計進行校核。
6、測壓計：φ8X600mm，壓差計內的指示液為水，無毒、操作安全
7、水泵：最高揚程：12m，最大流量：20L/min，轉速2800r/min，功率120W。
8、計量水箱：透明有機玻璃製作，外壁帶有計量刻度。
9、實驗水箱：有機玻璃製成，約40L，上裝指示液盒，指示液為紅墨水。
10、蓄水箱：容積約60L，PVC板焊製而成。
11、實驗所用的流體--水為全循環設計。
12、其他:管路、閥門及電路控製係統；整體框架：不鏽鋼材質。
13、外形尺寸：1500×550×1600mm。
數據采集型（MYL-17B）：配計算機、微機接口和數據處理軟件、渦輪流量計、文丘裏、壓力傳感器。智能儀表、全金屬管路、能在線監測流量、壓力等實驗數據。
