5KW太陽能光伏微網發電教學係統,太陽能光伏微網發電教學裝置
2022-07-09 14:39

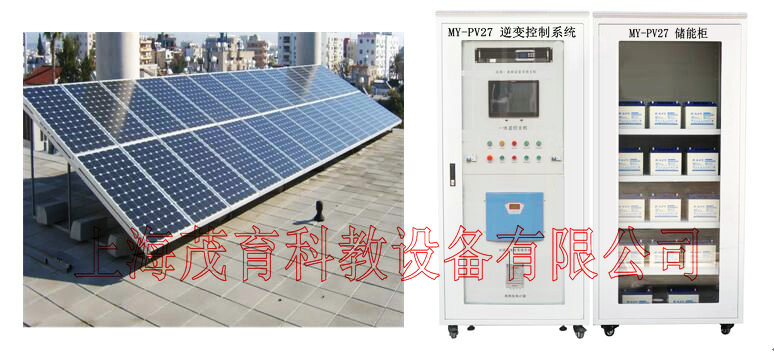

本教學係統主要由光伏方陣及其支撐支架、直流匯流箱、防雷係統、並網逆變器、離網逆變器、儲能蓄電池、交流配電箱、監控係統及其連接線纜等組成。
在晴朗的白天，裝在屋頂上的光伏組件發出的直流電經過並網逆變器逆變成與電網同頻率同相位的單相交流電給負載進行供電，在夜晚或陰雨天等太陽光照不足的情況下，係統處於待機狀態，負載用電全部來自電網。
係統運行時，可以通過係統監控軟件來實時查看係統的運行狀態和故障信息，或者是選配遠程通訊數據采集器，將係統工作數據通過GPRS或以太網，傳輸到您的手機、平板電腦或任意一台聯網的電腦，以便於您遠程實時掌控電站的信息。
室外5KW太陽能電池方陣，分成2路進入室內係統主控櫃。第1路太陽電池組件在太陽能控製器控製下，對蓄電池充電和對負載的工作狀態進行管理,具有自動防止儲能蓄電池過充電和過放電的功能。蓄電池在係統中的作用就是存儲能量，還能對係統起著調節電量、穩定輸出的作用。逆變器的作用是將蓄電池的直流電轉變為適合負載使用的正弦波交流電，逆變器輸出的交流電能通過係統輸出回路，供給外部用電設備用電，係統輸出設有過流、過載、短路等保護功能。
第2路通過直流匯流箱、並網逆變器、電能計量儀表、輸出開關直接與市電相連；太陽能電池板所產生的直流電經並網逆變器整流、濾波、升壓、同步後與市電進行並網。
1、實驗台工控一體計算機，采用RS232或RS485格式與光伏控製係統通訊，對各項參數進行監控；
2、充放電控製係統主控製模塊采用數字化MCU技術，對蓄電池充放電進行全智能化的管理；
3、離網逆係統采用電信機房專用係統、高隔離度、具有高穩定、高功率因數輸出；可以為用戶提供純正弦波220V/4KVA穩定交流輸出，供應外部設備用電及照明用電；
4、係統運行過程智能化控製，正常工作情況下、蓄電池充滿電後，可自動進入並網工作模式，大大節省光伏發電效率。
5、實驗台麵板設置有切換開關（按鈕）可實現離網、並網兩種模式自由切換
4.1 太陽能電池組件
1、抗鹽霧和氨腐蝕等國際權威測試；
2、可承受風壓2400Pa,雪壓7200Pa；
3、優秀的弱光環境發電性能，陰天也能發電；
4、輸出功率年衰減率小於0.7%，第25年不低於組件初始功率的80.70%
5、組件型號：ZM250P-29b 多晶
6、最大功率（W）：250
6、開路電壓（V）：35.9
7、短路電流（A）：7.27
8、最大功率點的工作電壓（V）：28.1
9、最大功率點的工作電流（Ａ）：6.7
10、轉化效率：17.12%
11、開路電壓溫度係數：-0.292%/K
12、短路電流溫度係數：+0.045%/K
13、功率溫度係統：-0.408%/K
14、最大係統電壓（V）：1000
15、組件尺寸（長×寬×高）：1650×990×40mm
16、重量：19.1kg
17、框架：陽極氧化鋁
18、玻璃：白色鋼化安全玻璃3.2mm
19、電池片封裝：EVA
20、背板：複合薄膜
21、太陽能電池片：6×10片多晶矽太陽能電池片（156mm×156mm）
接線盒：
1) 6個旁路二極管
2) 絕緣材料：PPO
3) 防水等級：IP65
連接器：
1) 常規額定電流：30A
2) 耐電壓：DC1000V
3) 接觸電阻：<2mΩ
4) 絕緣電阻：＞500MΩ
5) 適用單芯電纜截麵：2.5-6mm2
6) 電纜外徑範圍：Φ5mm～Φ 7mm
7) 環境溫度：-40℃～+ 105℃
8) 防護等級：IP67
9) 安全等級：Ⅱ
10) 殼體：PC料，黑色
11) 接觸件：紫銅CN，鍍錫SN
12) 接線方式：壓接
電 纜：
1) 長度：450mm,
2) 規格：1×4mm²
3) 顏色：紅、黑
Ø 溫度範圍係數：-40°C to+85°C
Ø 抗冰雹係數：最大直徑25mm,撞擊速度23m/s(51.2mph)
Ø 最大表麵負荷：7200pa
4.2 太陽能組件固定支架：
係統支架設計容量為5KW，采用標準工程件，鍍鋅方鋼，鍍鋅C型鋼，20塊250Wp太陽能光伏組件，固定於C型鋼架上，與室外陽台相結合
4.3 太陽能控製器：
該項目主控係統采用國內知名廠商所生產的MPPT控製器，該控製器是一款基於多相位同步整流技術的高端產品，適用於離網型光伏係統，控製器內建靈敏的最大功率點跟蹤算法，迅速並準確地找到光伏電池最大功率點以獲取更多的光伏能源，提高效率，降低係統成本。控製器通過配套RS232、RS485、USB等通訊方式、連接PC機監控軟件，可實現單台或多台控製器的遠程實時監控、參數修改、負載設置等光伏係統管理功能。
4.3.1 係統概述：
專為高端的中小型光伏係統設計，采用MPPT或PWM（脈寬調製）控製方式控製光伏板發出的電能給蓄電池充電。
采用智能化、模塊化設計，結構簡單、功能強大，使用工業級優質的元器件，並按照嚴格的生產工藝製造，使控製器性能可靠、係統運行穩定。
4.3.2 係統原理框圖
光伏充放電控製器在係統中主要作用是將光伏組件所發出的電能高效給蓄電池充電，同時確保蓄電池長時間的使用壽命。控製器內部主要有光伏輸入保護電路，蓄電池保護電路以及充電控製電路組成。係統原理簡圖如下。
4.3.3 功能描述
PWM充電模式：當蓄電池電量達到飽和狀態時，采用PWM控製方式控製充電，既能夠對蓄電池進行有效充電，又可以防止蓄電池過充延長蓄電池的使用壽命。人機界麵以直觀的數字和圖形形式顯示光伏係統的狀態和參數，顯示包括：蓄電池電壓、光伏電壓、光伏功率、光伏電流參數和相關圖標等，可以通過按鍵瀏覽顯示內容。
完善的保護功能：蓄電池過充、過放、防反接保護；光伏防反充、防反接保護；防雷保護等。
通訊功能：標準的RS232通訊/RS485通訊，可實時監控係統的運行狀態，包括控製器LCD液晶屏上顯示的所有數據，通過軟件可以對相關參數進行設定和修改，還可以對係統中光伏電池板的運行狀況進行控製，並在故障發生時報警。
幹接點信號功能：根據現場實際需要當蓄電池電壓達到設定電壓時，輸出幹接點信號。
MPPT充電功能：實時監測光伏板發電電壓，並追蹤最高電壓電流值（VI），使光伏係統以最大功率給蓄電池充電。
