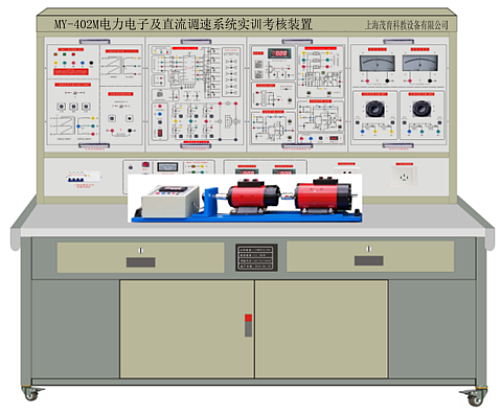

電力電子及直流調速技術實驗裝置

 電力電子及直流調速技術實驗裝置（MY-402M）是針對大中專院校開設的《電力電子技術》、《半導體變流技術》、《直流調速係統》、《電力拖動自動控製係統》、等課程實驗實訓大綱的要求，結合中國勞動保障出版社出版的《職業技能鑒定培訓教材維修電工（高級）》相關內容，而研製的技能實訓裝置。同時可作為初級、中級維修電工、高級電工、技師及高級技師的技能實訓裝置,具有設故排故的功能，方便對學生進行考核。

二、技術特點:
安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都隻能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，隻需添加部件即可，永不淘汰。
直觀性強：實驗掛件采用分隔結構形式，正麵為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；麵板布置合理，接插線方便，學生可獨立操作實驗，有利於提高學生實際動手能力。
三、技術性能:
1、輸入電壓：三相四線～380V±10%  50Hz
2、工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.0kVA
4、裝置尺寸：1500mm×700mm×1580mm （5%左右）
四、實訓裝置基本裝備：
實訓裝置由控製屏、實訓桌以及各個實訓組件構成
（一）電源控製屏
采用固定及掛件式結構，結構緊湊、牢固、美觀大方，控製屏上層可掛實訓組件。
1、提供三相交流電源，設有啟動，停止，急停按鈕。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護設有隔離變壓器輸出，實訓安全。
配有一隻指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。
設有一路AC380V和1路AC220V交流電源接口，可為外配儀器設備提供工作電源。
（1）三相電源首先通過三相漏電保護器，然後經接觸器到隔離變壓器，使輸出與電網隔離(浮地設計)。
（2）電流型漏電保護裝置：控製屏若有漏電現象，漏電流超過一定值，即切斷電源。
2、交直流測量儀表模塊：
（1）數字交流電壓表一隻
能對交流信號進行測量，測量範圍0～500V，精度0.5級，3位半位數碼顯示。
（2）數字交流電流表一隻
能對交流電流信號進行測量，測量範圍0～5A，精度0.5級，三位半數碼顯示，設有短路保護功能。
（二）電機機組模塊：
（1）提供固定電機組鋼板底座、測速係統支架，轉速表箱體等，數顯轉速表測速範圍（0-9999轉/分），可在線設置顯示位數及分辨率。電機運行噪聲小，實驗參數典型，能較好滿足實訓要求。
（2） 提供直流他（並）勵電動機1台（Un=DC220V ， IN=1.1A ，  PN=185W ， n=1500RPM ，絕緣等級E ）
（3）提供他勵直流發電機1台（DC220V，240W，1500RPM，絕緣等級E）
（4）提供彈性聯軸器1隻，梅花聯軸器1隻。
（5）提供永磁直流測速發電機1台 （55CY22）
（三）雙閉環負載模塊：
（1）提供59C31係列帶鏡麵精密指針式直流電壓表一隻，±300V，正反偏，精度1.0級。
（2）提供59C31係列帶鏡麵精密指針式直流電流表±2A一隻，正反偏，精度1.0級
（3）提供 0～90Ω×2 /1.3A（串聯）或0～45Ω/2.6A（並聯）瓷盤可調電阻負載1隻。
（4）提供 0～900Ω×2 /0.41A（串聯）或0～450Ω/0.82A（並聯）瓷盤可調電阻負載1隻。
（四）交直流電源掛件：
（1）提供整流用三相變壓器1組，380//200V，帶開關及短路保護功能
（2）提供三相同步變壓器1隻，380//3×16V。
（3）提供220V（0.5A）直流勵磁電源1組，帶開關，短路保護及輸出指示。
（五 ）直流雙閉環調速組件（Ⅰ）
（1） 提供三相晶閘管觸發電路（TC787集成觸發），設有信號輸出脈衝觀測孔及單雙脈衝切換開關，工作及封鎖指示，移相電位器等。
（2）提供觸發電路的六路功放電路及信號觀測孔
（3)  提供三相晶閘管整流主電路，每隻晶閘管均設有阻容及熔絲保護裝置。
（4）設有6路故障開關，可對故障現象進行觀測。
（六）直流雙閉環調速組件（Ⅱ）
（1） 提供給定電路G（帶數顯）單元
（2） 提供轉速變換電路 （FBS）單元
（3） 提供電流反饋與過流告警（FBC）單元
（4） 提供轉速調節器模塊 （調節器I）單元
（5） 提供電流調節器模塊（調節器II）單元
（七）實訓桌：
實訓桌麵為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、櫃門，用於放置工具、存放掛件及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌底部裝有四個帶刹車的萬向輪，和四個可固定的支撐腳。
（八）實訓連接線：
根據不同實訓項目的特點，配備兩種不同的實訓聯接線，強電部分采用高可靠護套結構手槍插連接線，裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都隻能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
（九）提供勝利牌VC850 三相交流電源相序表一隻，用於實訓室電源相位的順、逆及斷相檢查，LCD的蜂鳴器指示正相，反相和缺相。（全教室配備1台）
五、實訓項目：
1、 電力電子變流技術及應用（基礎實驗）
（1）三相整流觸發電路的調試與觀測
（3）三相晶閘管半波整流電路實訓
（4）三相晶閘管全控橋式整流電路實訓
2、直流電機雙閉環調速係統（TC787AP /SCR )
（1）晶閘管閉環調速係統各個單元的調試（SCR）
（2）開環直流調速係統實訓（SCR）
（3）轉速負反饋單閉環直流調速係統
（4）帶電流截至負反饋的轉速單閉環調速係統
（5）轉速、電流雙閉環直流調速係統實訓（SCR）
3、本裝置可設置的部分故障內容如下：
1、晶閘管觸發脈衝的丟失
2、晶閘管陰極開路的故障
3、觸發電路同步信號的丟失
4、整流橋熔斷絲熔斷的故障
5、觸發電路中脈衝變壓器的故障
6、觸發電路的觸發脈衝調節失效

---
