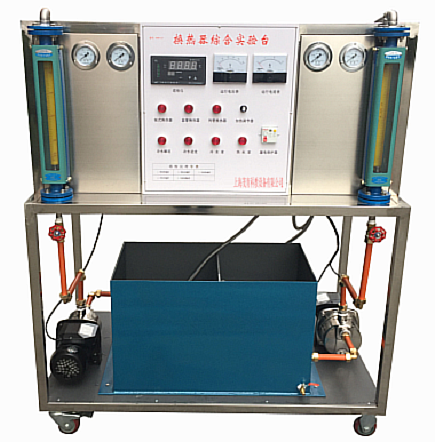

換熱器綜合實驗台,換熱器綜合實驗裝置,換熱器綜合實驗設備
2026-04-03 09:00
換熱器綜合實驗台-實驗目的：
1、了解板式、列管及套管換熱器的構造特點及傳熱性能的差別。
2、掌握各換熱器性能測試方法，了解影響換熱器性能的因素。
3、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
4、掌握流體流速、流量、壓力、溫度等參數的測量技術。
二、主要配置：
1、套管式換熱器，
2、板式換熱器，
3、列管式換熱器,
4、冷、熱水防腐水泵，
5、冷、熱水轉子流量計，
6、冷、熱水不鏽鋼原水箱及加熱水箱，
7、順、逆流調節閥門組，
8、阻力測試壓力表及U型差壓計，
9、加熱功率由固態調壓模塊無極調節，
10、萬能信號輸入巡檢儀顯示溫度，
11、電流表，
12、電壓表，
13、不鏽鋼台架及控製屏等。
三、技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率6.5KW。
2、換熱器麵積：列管換熱器0.36m2，板式換熱器0.56m2，套管換熱器 0.21m2。
3、電加熱總功率：≦6.0KW，加熱溫度：≤80℃。
4、冷、熱水泵參數： 流量： 20L/min ，揚程：12m，功率：120W。
5、轉子流量計：二台並聯，熱水流量量程：16—160L/h，冷水流量量程：40—400L/h。
6、原水箱：304 不鏽鋼材質，容積：80L（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配有浮球閥以保證水箱水位恒定）。
7、熱水箱 ：304不鏽鋼材質，容積：60L（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。
8、溫度測量：測量係統配置有智能溫度控製儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
9、外形尺寸：1200×600×1400mm，外形為不鏽鋼可移動支架，帶雙刹車輪。
MYR-17B型：增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，增加文丘裏流量計配差壓傳感器測流量，軟件等。
