电工电子实验台三端集成稳压电源的制作

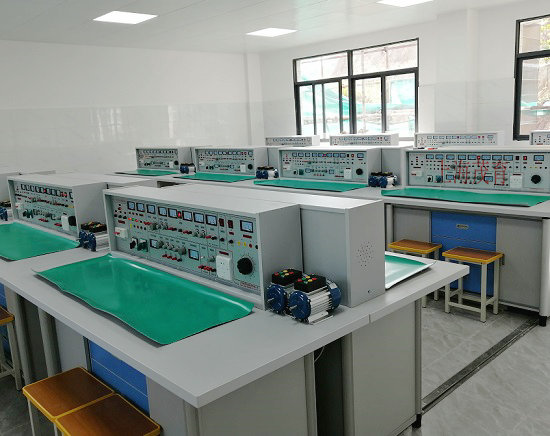

    电工电子实验台是电子实验与电子实训与考核有机的结合，做到资源共享一室多用，减少实验实训指导教师和教室。实验项目包括电子学、电子原理等课程的实验与实训，利用九孔通用万能实验底板和分立式透明元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。 一、电工电子实验设备实训目的
1、掌握直流稳压电源的工作原理；
2、完成稳压器构成典型应用电路的方法。
二、器材
    示波器、自耦调压器、单相变压器（220V／12V）、直流毫安表（100mA）、数字万用表、LM7805、IN4007（4只）、电解电容（1000μF／25V、10μF／25V、1μF／25V）、瓷片电容0.1μF、电阻（120Ω）、电位器（470Ω／2W）。
三、实训步骤

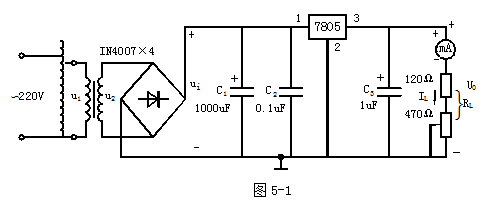

1、根据原理图5-1制好线路板（已配备），再根据原理图装配元器件并焊接好。 2、经指导老师检查无误后通电实验。
a、测量稳压电路的输出电压：调节调压器，使集成稳压电路的输入电压为8V~15V，测量稳压电路的输出电压。
b、测量稳压电路的外特性并计算输出电阻值R。
保持输入电压不变，空载时，I_L为0，测量U₀的数值，然后接上负载R_L，调节R_L，使I_L分别为20mA、40mA、60mA、80mA、100mA时，用万用表DC档分别测量相应的U₀值，记入表5-1中，并计算出内阻的平均值（Ro=ΔUo/ΔI_L）。
表5-1

IL（mA）	0	20	40	60	80	100	内阻平均值 Ro=
Uo（V）

3、测量稳压系数
保持U₁=220V，并使I_L=60 mA，测量Uo，调节调压器模拟电网电压变化±10%，即分别测量U₁=198V及242V时，对应的U₁、Uo记入表5-2中，并计算稳压系数。
表5-2

测量值	U1	198V	220V	242V
	Ui/Uo
计算值	ΔUi/Ui
	ΔUo/Uo

---
