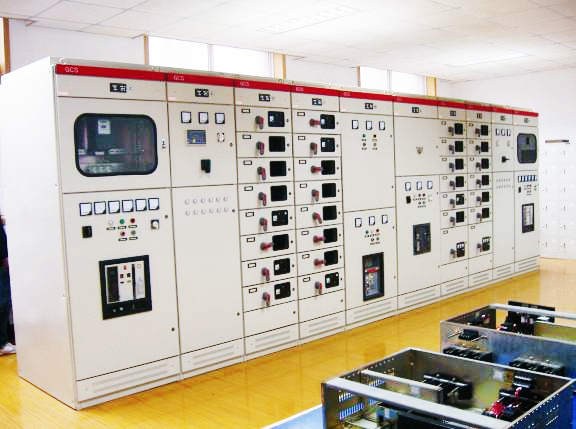

高低壓供配電技術成套實訓裝置,高低壓供配電技術成套實訓設備

一、產品概述：

高低壓供配電技術成套實訓裝置包括10/0.4kV變配電係統。通過在高低壓供電實訓裝置上的實訓和實習，使學生了解和掌握電力供電係統的基礎知識，熟悉高、低壓供電各個環節及一、二次電氣設備的基本結構、工作原理和功能，能正確分析中小型工廠變配電係統一、二次接線圖，掌握電力負荷及短路電流計算的初步能力，並能看懂電氣安裝圖，掌握車間變配電所、配電線路的設計方法及基本內容，具有安全用電、節約用電的基本知識，培養學生解決供電係統問題的能力，提高學生動手能力和實踐能力，為畢業設計和以後的工作打下較好的基礎。

通過低壓成套開關設備的實訓，學生能具備正確設計、安裝、檢查、使用供電係統的綜合能力；掌握框架斷路器、塑殼斷路器、接觸器、電流互感器的選擇方法、作用、安裝方法與要點；掌握無功補償電容器、自動補償控製器及其它配套電器的選擇方法、作用、控製、安裝方法與要點。

二、實訓裝置構成：

係統為成套結構，與真實供電係統的要求相一致，學員通過訓練不僅能掌握單台設備的設計安裝與調試，還可通過整套係統的調試對供電係統形成一個完整的概念。

產品的設計符合下列標準：

1、IEC439-1 低壓成套開關設備和控製設備

2、GB7251 低壓成套開關設備和控製設備

3、JB/T9661-1999 低壓抽出式成套開關設備等表準

三、櫃內設備清單表：

序號	名稱	規格型號	單位	數量
高壓部分：
1、電源主開關進線櫃			台	1
1	高壓隔離開關		台	1
2	高壓電流互感器	LZZBJ9-12-200/5	台	3
3	氧化鋅避雷器	HY5WZ-17/45	隻	3
4	帶電顯示裝置	DXN-10/T	組	1
5	穿牆套管		套	3
6	絕緣支柱		隻	3
7	櫃體	XGN26501100 1200 mm	台	1
低壓部分
1、低壓進線櫃		*GGD-2200800800*	台	1
1	隔離開關	HD13BX/-600/31	台	1
2	萬能式斷路器	DW15-630/3熱電磁式電動	台	1
3	電流電壓表	42L6-A.V	隻	4
4	電流互感器	BH-400/5	隻	4
5	熔斷器	RT18-32A	套	3
6	浪湧保護器	100/4P	隻	1
7	萬能轉換開關	LW5-16D/YH3/3	台	1
8	櫃體	GGD-2200800800	台	1
2、低壓計量櫃		*GCK-2200800800*	台	1
1	隔離開關	HD13BX/-600/31	台	1
2	智能斷路器	DW45-630/3 垂直固定式	台	1
3	智能數顯多功能表		隻	1
4	電流互感器	BH-400/5	隻	4
5	熔斷器	RT18-32A	套	3
6	浪湧保護器	40KA/4P	隻	1
7	櫃體	GCK-2200800800	台	1
3、固定抽屜式出線櫃		*GCK-2200800800*	台	1
1	電流互感器	BH-A	隻	3
2	智能數顯編程電流表		隻	3
3	塑殼斷路器	NM1-400400/A/3300	台	2
4	塑殼斷路器	NM1-225/225A/3300	台	1
5	塑殼斷路器（電動式）	NM1-100/100A/3300	台	2
6	櫃外操作機構	CM1 型	套	3
7	板後接線裝置	CM1 型	套	3
8	櫃體	GCK-22001000800	台	1
4、固定抽屜式電容櫃		*GCK-2200800800*	台	1
1	熔斷式隔離開關	QSA-200A/3P	台	1
2	信號燈	AD11-22	隻	6
3	電容切換接觸器	CJ19-65/	台	1
4	電容切換接觸器	CJ19-40/	台	1
5	電容切換接觸器	CJ19-32/	台	2
6	電容切換接觸器	CJ19-25/	台	2
7	熱繼電器	JR36-63/3	隻	4
8	熱繼電器	JR36-20/3	隻	2
9	低壓電力補償電容	BSMJ-30KVar/0.45	台	1
10	低壓電力補償電容	BSMJ-20KVar/0.45	台	1
11	低壓電力補償電容	BSMJ-15KVar/0.45	台	2
12	低壓電力補償電容	BSMJ-12KVar/0.45	台	2
13	電流互感器	BH-200/5	隻	3
14	智能數顯編程三相電流表		隻	1
15	智能數顯編程三相電壓表		隻	1
16	電容補償器	6回路/220V	台	1
17	氧化鋅避雷器		隻	3
18	櫃體	GCK-2200800800	台	1
5、低壓負載櫃 1：單相220V電機功率15KW以下單相220V的電動機單啟動（CJT1型的交流接觸器）與三相電動機
