變頻器驅動時電機漏電開關誤動作處理

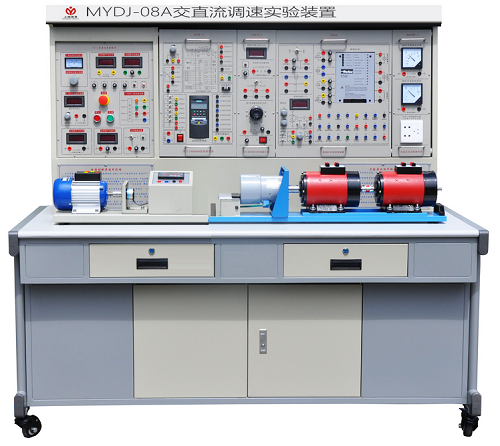

概述:MYDJ-08 交直流調速實訓裝置主要訓練和考核學員對交流變頻器和直流調速裝置的參數設置和係統應用能力,通過對交流變頻器控製電路和所控製電機負載的精心設計,使學員通過實驗掌握交流電動機變頻控製各種典型的工作狀態;通過對直流調速裝置主回路、控製回路和直流電動機負載的精心設計,使學員通過實訓掌握直流電動機調速各種典型的工作狀態。該文章講述了使用變頻器時電機漏電開關誤動作處理。

1、漏電開關工作原理:漏電開關主要用於防止漏電事故的發生,其開關的動作原理是在一個鐵芯上有兩個繞組,主繞組和副繞組。主繞組也有兩個繞組:分別為輸入電流繞組和輸出電流繞組。無漏電時,輸入電流和輸出電流相等,在鐵芯上二磁通的矢量和為零,就不會在副繞組上感應出電勢,否則副繞組上就會感應電壓形成,經放大去推動執行機構,使開關跳閘。
漏電保護器分類:一種是電流型漏電保護器,一種是脈衝型漏電保護器。國家規定,漏電保護器的動作電流(漏電值)為30毫安。兩種保護器都能滿足現實需要,由於脈衝式保護器往往帶有自送電功能,應用也越來越多。但是,脈衝保安器靈敏性,恰恰在某些場合成為弱點。
變頻器驅動電機漏電電流的產生:
變頻器輸出是以PWM(脈寬調製,類似高速開關)方式控製,因此會發生高頻率的漏電電流,若要在變頻器一次側加裝一般漏電斷路開關時,建議請以每台變頻器選擇200mA以上的感度電流且動作時間為0.1秒以上的漏電斷路關開使用,但不保證該漏電斷路關開一定不會跳脫,必須考慮下列各因素才能決定係統漏電電流之大小,並選定適當的漏電斷路開關及必要措施來改善送電後漏電斷路器跳脫之現。
由於變頻器輸入端和輸出端的電流都含有高頻成分,采用變頻器驅動時由高頻成分所造成的漏電電流要大於電網電源供電時的漏電電流。因為斷路器的種類很多,所以在某些情況下,即使變頻器電線和電機的絕緣都沒有問題,仍然有可能出現由於高頻成分的漏電而造成的誤動作。因而,可能的原因最主要是漏電流設定值太小或變頻器的諧波分量太大造成。
我們可以采取以下對策加以解決:
(1)將漏電斷路器動作的靈敏電流值提高到容許的水平。
(2)采用帶有高次諧波對策的漏電斷路器。
(3)在電源和變頻器之間設置零相電抗器,抑製零相電流。
(4)盡量縮短變頻器和電動機之間的電線長度,並盡量將電線架離地麵,以減少浮遊電容及漏電電流。
(5)當無法改變漏電斷路器動作的靈敏電流值時,在分支電路和包括變頻器的回路中設置絕緣變壓器。
(6)選擇靜電容量小的電線。
