網孔型給排水設備安裝與控製實訓裝置,樓宇實訓室設備
2026-02-12 09:18
1．通過實訓操作可掌握給排水設備安裝與控製的綜合能力，如管材切割與連接、管道安裝、設備安裝、電氣安裝、設備接線、編程控製、故障排查。

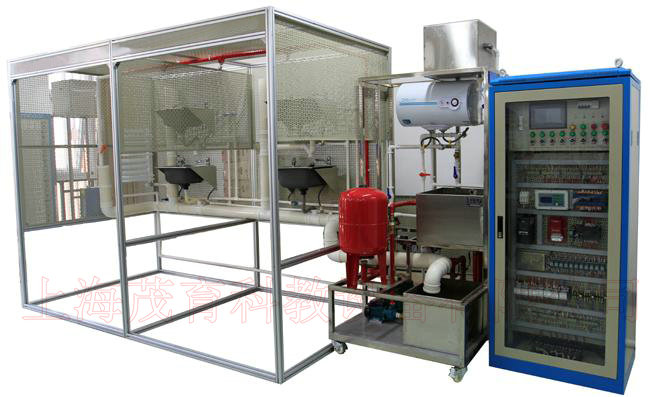

2．給排水模型外形尺寸：4800mm×1500mm×2300mm(長×寬×高)；電氣控製櫃外形尺寸：800mm×600mm×1800mm(長×寬×高)；
3．整機功耗：<4.5kVA；
4．裝置底部安裝有帶刹車腳輪，方便裝置的移動和固定；
5．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
6．設備組成要求：給排水設備安裝與控製實訓裝置由生活給水係統、消防給水係統、熱水給水係統、排水係統和控製係統五個部分組成。
7.生活給水係統：主要有給水箱、給水泵、給水管道、壓力變送器、脈衝水表、水龍頭和淋浴頭等組成。管路采用不鏽鋼複合管進行設計，可進行不鏽鋼複合管的切割、安裝和通水試驗操作，通過控製係統可實現生活給水係統的變頻恒壓供水功能，實現單泵變頻控製或雙泵切換控製等功能；通過脈衝式水表可以完成用水量的計量。
8.消防給水係統：主要有給水箱、噴淋泵、穩壓罐、濕式報警閥、壓力開關、水流指示器、消防給水管道、閉式噴淋頭等組成。管路采用鍍鋅管進行設計，可進行鍍鋅管的切割、套絲、安裝和通水試驗操作，通過控製係統可實現噴淋滅火功能。
9.熱水給水係統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控製操作。
10.排水係統主要有汙水箱、液位傳感器、排水泵、排水管道和水處理單元等組成。排水管路主要采用UPVC管進行設計，可進行UPVC管的切割、粘接、安裝和通水試驗操作，結合控製係統可實現汙水箱的水位檢測和排水泵的啟停控製等功能。
11.給排水自動控製係統主要有電氣控製櫃、觸摸屏、操作開關、工作狀態指示燈、PLC控製器、變頻器、低壓電氣、水泵、水表、傳感器（浮球式液位計、壓力開關、水流指示器、信號蝶閥、壓力變送器）、組態監控軟件等組成。通過控製係統可實現給排水係統的自動化控製功能。
12.建築給排水係統仿真教學軟件：采用3D技術與交互式動畫相結合的方式，模擬實際生活給水係統、消防給水係統、熱水給水係統、排水係統的結構。可實現以建築內部生活給水係統仿真，建築內部消防給水係統仿真，建築內部排水係統仿真，建築內部熱水供應係統仿真，建築給排水主要組成設備的結構仿真，各類給排水係統的運行過程仿真。
13.不鏽鋼鋼架1000mm×1000mm×1900mm1台
14.汙水處理單元有機玻璃1個
15.水流指示器靈敏度：15-37.5L/mim1隻
16.玻璃球灑水噴頭68℃溫級2隻
17.消防水泵三相AC380V功率：0.55KW揚程：33m流量：130 L/min。1台
18.變頻磁力驅動泵三相AC380V功率：0.37KW揚程：12m流量：20L/min2台
19.排水泵單相AC220V功率：95W揚程：9m流量：18L/min1台
20.氣壓罐容積50L1個
21.壓力變送器量程0-200KPa1隻擴散矽
22.電加熱鍋爐容量50L，功率2KW1台
23衛浴台麵盆50 cm×45 cm×20 cm4個
24萬向下水通用件4個
25水龍頭混合式4個
26花灑通用件4個
27.混合閥通用件4個
28.浮球液位傳感器高、、低二檔2個
29脈衝水表0.01立方米/脈衝1隻
30..西門子PLC控製器CPU224XP、14DI/10DO ，2AI/1AO1個
31.西門子變頻器MM420，三相380V輸入 ，0.75kW，帶BOP麵板1台
32.觸摸屏7英寸、彩色、高分辨率
33.組態軟件力控6.0 1套帶權
34.低壓電氣小繼電器、交流接觸器、熱過載繼電器1套
35.空氣開關帶漏電保護器1個
36.保險絲15A3個
37.操作開關2位6個
38.開關電源輸出：DC24V1個
39.工作狀態指示燈工作電壓：DC24V7隻
40.型材電腦桌60cm×60cm×80cm1張(注如配電腦配電腦桌)
41.管材、配件及配套工具:
42.豪華工具車鋼板設計，設有抽屜及櫃子，可移動 1台
43.管材與配件包含短柄球閥、銅球閥、蝶形球閥、黃銅閘閥、銅止回閥、鍍鋅變徑接頭、鍍鋅90°彎頭、鍍鋅活接頭、鍍鋅直通接頭、鍍鋅三通接頭、PVC-U管、PVC透氣帽、PVC異形順水三通、PVC單承插、PVC雙承插存水管、PP-R管、90°彎頭、等徑三通、陰螺紋彎頭、陽螺紋接頭、截止閥、外牙直通接頭、內牙直通接頭、內牙三通接頭、不鏽鋼內牙三通、彎頭、不鏽鋼內牙彎頭、不鏽鋼外牙直接、銅轉接頭、銅活接頭、角閥、編織軟管、金屬線管、金屬線管接頭、1寸鍍鋅管、3/4寸鍍鋅管、不鏽鋼管、黑色保溫管等。1套
44.配套工具包含管螺紋鉸扳、管子台虎鉗（帶支架）、鍍鋅管割刀、熱熔機、PPR管剪刀、複合管割刀、鋼鋸、鋸條、PVC膠水、卷尺、扳手、管鉗、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、絕緣手套、絕緣膠鞋、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、手動試壓泵等。1套
二、能夠實訓項目：
1)係統竣工圖和控製電氣原理圖繪製
2)管材加工和連接：鍍鋅管、不鏽鋼複合管、PPR、UPVC管的切割、套絲、熔接、連接。
3)配件和器件的安裝：完成生活給水係統、消防給水係統、熱水給水係統和排水係統中管路配件的安裝；完成水泵、壓力變送器、水表、浮球液位計、信號蝶閥、濕式報警閥組、水流指示器、閉式噴頭、末端試水裝置、水龍頭、淋浴器等水暖器件的安裝。
4)管道試壓與通水試驗
5)電氣設計、安裝與接線：水泵、配電櫃、控製器、指令元件、操作元件的安裝、接線
6)控製程序設計與調試:（變頻控製程序；抄表計費程序；噴淋滅火控製程序；給排水監控程序；組態監控係統）
