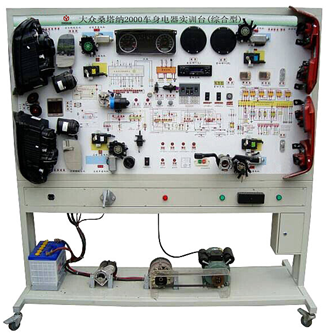

桑塔納2000全車電路電器係統實驗台,汽車全車電器實驗裝置
2022-07-23 08:21
本實驗台是配合大專院校、部隊、汽修等專業的汽車培訓技能之用，實訓台采用整車電器實物為基礎，充分展示汽車發動機防盜係統、儀表係統、燈光係統、雨刮係統、喇叭係統、點火係統、電動車窗係統、電動門鎖、音響係統、起動係統和充電係統等汽車電器各係統的組成結構和工作過程。通過電路實訓台的演示，可清楚了解轎車內部的電路電器結構與功能，便於學生較快地掌握轎車的電路構造和原理，提高學生對轎車電路的初步認識，使學生了解整車電路起到更直觀更深入的教學目的，是各汽車學校對電路電器理論和維修實訓的最理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
1、使用環境：溫度-5℃～40℃；濕度≤80％
2、汽車型號：2000
3、工作電壓：220V
4、頻率：50/60HZ；
5、功率：350W
6、外形尺寸：2500×500×1800mm
7、實訓台萬向自鎖腳輪台架活動靈活，便於移動教學；整體台架采用剛性結構焊接，所用材料方管、冷軋板(1.5mm)采用國標標準材料，支撐可靠，表麵噴塑處理防腐蝕抗老化，不褪色，雙層亞光密紋噴塑結構，實驗台控製麵板采用3mm純鋁塑板，控製麵板上原車實物線路或繪彩色與原車控製係統相一致的直觀電控係統原理圖，並配有使用說明書及實驗指導書等。（注：原車實物線路或彩色電控係統原理圖可根據客戶要求）
實訓台由燈光係統、儀表係統、充電係統、起動係統、電動車窗係統、雨刮係統、中央繼電器保險絲盒、點火係統、音響係統、發動機冷卻係統、OBDⅡ 電腦診斷座等,點火開關、測端子、智能故障設置盒總成、可移動台架、使用說明書及實驗指導書等等。
1、本實訓台可使學生了解全車電路電器係統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
2、通過顯而易見的電腦檢測端子，配合萬用表檢測個傳感器、執行器的電壓及電阻值。
3、設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
4、充分展示汽車全車電路係統的組成結構和電路元件通過數據傳輸執行工作。
5、燈光照明係由各實物開關和模擬開關等控製，可設置線路故障。
6、起動充電係可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
7、發動機點火係可直觀火花塞點火情況，並可設置相應故障。
8、儀表信號通過各傳感器采用模擬信號，並可設置相應故障。
