小型製冷原理實訓裝置,小型製冷原理實訓設備
2022-07-28 09:22

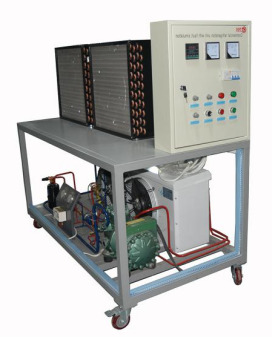

小型製冷原理實訓裝置,小型製冷原理實訓設備,小型製冷原理實訓台是專門用於職業技術學院製冷專業進行實訓和實驗。是指利用一台製冷機組，向一個庫房裏提供足夠的冷凍負荷，降低庫房內的物質溫度，用於長時期保存
1、額定電壓：三相五線交流380V±10%，50Hz；
2、裝置容量：＜3kVA；
3、製冷劑：R22；
4、製冷量：1.3Kw；
5、製冷量：約600Kcal/n；
6、控溫：壓縮機功率：半封閉式壓縮機防護等級：IP44；安全保護：過壓、過流、漏電保護措施。
1、 製冷係統：主要元件有：半封閉式壓縮機、電磁閥,熱力膨脹閥,手閥,蒸發壓力調節閥,機組等組成 ,
2、壓力儀表：真空壓力表-0.1～1.8MPa、-0.1～3.8MPa
3、數顯溫度控製器：PT100溫度變送器-50～150℃；等。在該設備上進行實驗控製，實配有1隻溫度控製器測量和控製高溫庫和、
4、風冷蒸發機器:為冷庫內空間的溫度降溫，也是製冷係統最終功能直接表現。結構：冷凍風機送風模式
5、風冷冷凝器機組:為壓縮機散熱降溫，確保製冷係統過冷度，其作用關鍵。
6、電氣控製係統。一機兩庫教學實訓係統匹配了相應的電氣控製係統，從製冷係統到電氣控製係統,都是圍繞數學而設計的。通過本台實驗,能較熟悉進行操作、排除故障,通過對這套設備的學習，學生可以達到勞動部有關部門頒發的製冷工等級的中級水平。
7、壓力保護器：保護主機高壓過高，低壓過低，防
8、壓縮機：半封閉式380V
9、油分離器：防止油過量進入製冷係統，造成製冷係統故障
10、汽液離器：防止液體過量進入製冷回氣係統，造成製冷係統故障職如：液擊
11、視液鏡：觀察製冷係統製冷劑的流量，質量狀況
12、儲液器：保持製冷劑的壓力平衡，穩定
13、供液電磁閥：防止停機製冷係統回流，造成壓縮機損壞
14、熱力膨脹閥：節流作用。製冷係統幾大關鍵配件參數之一，製冷效果的好壞與其有關係
15、手閥：由多個組成，可在維修時使用
16、電氣實訓考核模塊
電氣實訓考核模塊采用基礎控製電路。整個電氣係統由微電腦溫度控製器、高低壓力控製開關、單組壓力控製開關、信號指示燈、旋鈕開關、微電腦溫度控製器，主要對冷凍室溫度進行監視及控製。左邊下方主要為機組運行時相應的工作指示：冷凍室製冷指示、電源指示、壓縮機運行指示、冷藏室製冷指示。電氣係統還設有三個旋鈕開關，分別控製冷凍室
四、小型製冷原理實訓裝置,小型製冷原理實訓設備,小型製冷原理實訓台實訓項目：
1、冷庫係統管路設計與組裝項目
2、冷庫係統管路設計任務
3、根據任務要求，合理設計冷庫係統管路，定位製冷部件
4、冷庫係統係統組裝組裝任務
5、將設計好的管路安裝到對應部件的合理位置並完成對冷庫係統的保壓、檢漏。
6、冷庫係統調試與運行
7、冷庫電氣係統的電氣連接任務
8、按電氣原理圖和控製要求 完成冷庫係統的線路鋪設和連接
9、冷庫製冷係統調試與運行任務
10、完成對冷庫係統的抽真空、加注製冷劑、膨脹閥調節、溫控器試驗、高低壓試驗、電氣調試、工況的調整。
11、一機一庫電氣控製實訓練；
12、一機一庫溫度自動調節裝置的調試；
13、一機一庫實訓係統故障的檢測和排除；
14、一機一庫係統的檢漏和維護；
15、一機一庫製冷係統的維修操作。
