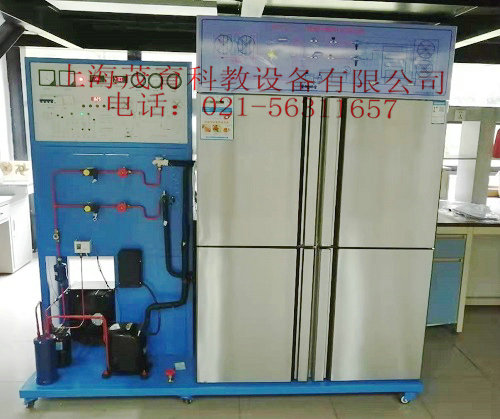

一機兩庫模擬實驗設備,一機兩庫模擬實驗裝置
2022-07-28 09:42
二、一機兩庫模擬實驗設備,一機兩庫模擬實驗裝置,一機兩庫模擬實驗台功能特點：
1、綜合性強：整套實中裝置集一機兩庫製冷係統、電氣控製係統及故障係統於一體，係統真實完整，結構清晰、緊湊，滿足對實訓的要求
2、直觀性強：裝置采用敞開式設計，控製電路及製冷管路係統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3、實訓性強：台體設有故障裝置，可實現電氣控製故障設置，有利於開展技能鑒定、考核工作
4、安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
三、一機兩庫模擬實驗設備,一機兩庫模擬實驗裝置,一機兩庫模擬實驗台技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜7kVA
4、製冷劑：R22
5、製冷量：5.3kW
6、重 量：300kg
7、外形尺寸（大約）：180cm×80cm×180cm
四、一機兩庫模擬實驗設備,一機兩庫模擬實驗裝置,一機兩庫模擬實驗台基本配置及功能：實訓裝置主要由控製屏、實訓桌、風冷製冷機組及冷庫等組成
1、電源控製部分
交流電源：提供控製屏工作所需的三相交流電源，可由電源總開關來控製。
2、測量儀表
(1) 指針式電壓表：0～450V，精度2.5級
(2) 真空壓力表：-0.1～1.5MPa
(3) 真空壓力表：-0.1～3.5MPa
(4) 數顯溫度表：采用PT100傳感器，測量範圍-50～+150℃
3、一機兩庫電氣控製考核板：
麵板上印有一機兩庫電氣控製原理圖，並設有相應測試點，便於學生分析測量。
4、一機兩庫製冷係統流程板：
麵板上印有真實的一機兩庫庫製冷係統係統流程圖，配有2隻溫度控製器（分別測量和控製高溫庫和低溫庫的溫度）、1隻冷庫專用化霜定時器（用於低溫庫）
5、故障設置箱：
配備一扇帶鎖小門，內設10個鈕子開關，都己經接到相應測試點，用來設置故障及恢複正常工作
6、風冷製冷機組：
包含1匹半封閉製冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、幹燥過濾器、2隻供液電磁閥、2隻熱力膨脹閥、止回閥(單相閥)、4隻手閥等構成。
7、冷凍冷藏雙溫冷庫庫體
采用優質不鏽鋼板做骨架，經過機械加工成型，隔層置保溫防火發泡料，整機既堅固耐用，又美觀大方。櫃體的底部采用帶刹車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置，庫體尺寸為1000×500×1600（mm）。
8、實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪，便於移動和固定
五、一機兩庫模擬實驗設備,一機兩庫模擬實驗裝置,一機兩庫模擬實驗台實訓項目：
1、一機兩庫係統的認識
2、一機兩庫電氣控製係統的運行實訓
3、一機兩庫製冷係統工況調試及保護技術
4、一機兩庫電氣故障的設置和檢測實訓
5、製冷係統維修專用工具的基本操作
6、係統管道焊接
7、製冷係統維修基本工藝
8、製冷技術實訓
9、冷櫃電氣控製係統連接及調試實訓
