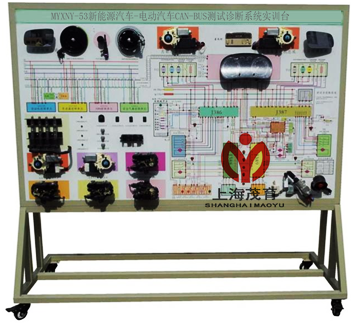

電動汽車CAN測試診斷係統實訓台,汽車CAN測試診斷係統實訓設備
2022-08-01 14:10
一、電動汽車CAN測試診斷係統實訓台,汽車CAN測試診斷係統實訓設備,電動汽車CAN測試診斷係統實訓裝置基本要求：
1、要求完整展示電動汽車整車CAN總線網絡係統(包括舒適係統/電機控製/電池管理係統)，可以動態模擬整車CAN總線網絡的運行狀態與工作過程。
2、示教板麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車整車CAN總線網絡係統結構原理圖和實物，認識和分析電動汽車整車CAN總線網絡係統的工作原理。
3、示教板麵板上安裝有點火開關、帶網關通訊的整車控製器模塊，智能儀表模塊，電源係統模塊，舒適控製模塊(車燈與雨刮等），電動機控製器，工況指示燈，電源開關，油門踏板，製動踏板，動力電機等模塊與操縱開關。
4、示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌麵，方便放置資料、輕型檢測儀器等。
5、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、電動汽車CAN測試診斷係統實訓台,汽車CAN測試診斷係統實訓設備,電動汽車CAN測試診斷係統實訓裝置技術規格：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1740×600×1700mm(長×寬×高)
5、動力電源：72V
三、電動汽車CAN測試診斷係統實訓台,汽車CAN測試診斷係統實訓設備,電動汽車CAN測試診斷係統實訓裝置基本配置：(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 控製麵板與檢測台 |
1.裝有各種檢測端子以及彩色原理圖 2.冷板衝壓成形移動台架: 3.帶4隻可移動腳輪: |
套 | 1 |
| 2 | 電動汽車磷酸鐵鋰電池 |
72V20Ah 帶CAN-BUS通訊與電池管理器 |
套 | 1 |
| 3 |
電動車組合儀表 （7寸BMS信息顯示屏） |
電動汽車儀表帶CAN通訊； 包含指示燈、電流電壓指示、電量指示、能量流程圖、REDAY/OK燈； |
套 | 1 |
| 4 | BMS電池管理控製單元係統 |
配套 包括：中控模塊ECU，終端模塊ECU。 |
隻 | 1 |
| 5 | 點火開關 | 配套 | 隻 | 1 |
| 6 | 車載充電器 | 72V20AH，帶CAN-BUS通訊 | 台 | 1 |
| 7 | DC-DC轉換器 | 72V轉12V | 套 | 1 |
| 8 | 電動汽車充電槍與車載側插座 | 電動汽車國標,CEBEA | 套 | 1 |
| 9 | 電機驅動係統 | 72V1KW，帶CAN-BUS通訊 | 套 | 1 |
| 10 | 電動車車身電器係統 | 包括電動車窗/中控鎖係統，帶CAN-BUS通訊 | 套 | 1 |
| 11 | 故障模擬與排除裝置 | 配套 | 套 | 1 |
| 12 | 設備教師/學生手冊 | 配套 | 套 | 1 |
| 13 | 設備合格證、保修卡 | 配套 | 套 | 1 |
