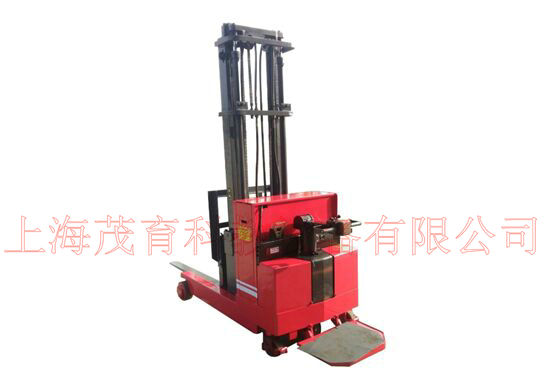

集裝箱叉式堆高機實訓裝置,集裝箱叉式堆高機實訓設備
2022-08-24 09:27
一、集裝箱叉式堆高機實訓裝置,集裝箱叉式堆高機實訓設備,集裝箱叉式堆高機實訓台實驗項目：
1、機電液傳動各元部件結構及工作原理觀摩。
2、叉式升降機械及吊具演示控製實訓。
3、集裝箱裝卸實訓
4、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。
二、集裝箱叉式堆高機實訓裝置,集裝箱叉式堆高機實訓設備,集裝箱叉式堆高機實訓台實驗內容：
1、叉式升降機械演示控製實驗
1）集裝箱抓舉作業，抓舉橫梁根據集裝箱的長度定位；
1）升降作業，主臂和伸縮臂複合進行工作實驗；
2）變幅作業，臂架俯仰動作；
3）碼垛作業，臂架下降，卸載碼放集裝箱；
4）往返作業，平台往返移動。（選配）
2、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
三、集裝箱叉式堆高機實訓裝置,集裝箱叉式堆高機實訓設備,集裝箱叉式堆高機實訓台性能與特點：
1、實驗台采用冷軋鋼板（並經過噴塑、防腐處理）製作，台式結構，控製操作於一體。
2、電氣操作控製為前置式，液壓站放置於裝置右側，機電傳動組合放置於控製櫃下方。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、集裝箱叉式堆高機按實物比例縮小的全金屬結構，實驗時啟動電液傳動係統根據實驗要求模以操作機械進行工作。
4、集裝箱叉式堆高機是按實物的結構與縮小比例製作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控製采用手動控製和自動控製兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控製采用直流24V電源，並帶有過壓保護，防止誤操作損壞設備。
四、集裝箱叉式堆高機實訓裝置,集裝箱叉式堆高機實訓設備,集裝箱叉式堆高機實訓台主要技術參數：
1、電機型號：M3P4H523 功率：0.75KW 轉速：1420r/min
2、油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev
3、森立馬變頻帶減速調速電機組合：400W
外形尺寸：1550×1350×2000mm
