挖掘機液壓係統實訓裝置,挖掘機液壓係統實訓設備
2022-08-26 09:10
1、在原有透明液壓PLC控製實驗裝置幾十種基本回路上增加了可模擬真實挖掘機工作裝置各種動作。

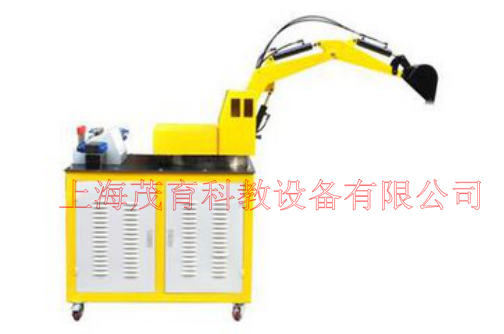

2、透明挖掘機液壓試驗台可模擬真實挖掘機工作裝置的各種動作。液壓係統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構、工作原理，液壓回路工作原理一目了然。整個試驗台具有形象、直觀、方便、可靠等優點。
3、透明液壓試驗台主要由實訓桌、實訓支架、液壓元件和電器控製器件、可編程控製器（PLC）等組件組成。
4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材麵板上（麵板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
5、電氣主控單元采用PLC可編程序控製器控製，可與PC微機通訊實現微機智能控製，同時以液壓回路為控製對象，加強對PLC控製可編程序控製器的學習及應用。
6、實驗控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較，突出PLC可編程序控製的優越性和先進性，加深對PLC編程器的了解與掌握。
二、挖掘機液壓係統實訓裝置,挖掘機液壓係統實訓設備,挖掘機液壓係統實訓台主要技術參數：
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控製器（PLC）：三菱FX1N係列
4、液壓實驗泵電機功率：250W，調速範圍0－1700r/min，液壓泵工作時噪聲≤58dB演示實驗油路液流要求壓力僅需0.8-1.3Mpa (油泵最高壓力：Pmax＝2.5Mpa)
5、電磁換向閥：AC220V 吸力3Mpa
6、實訓台外型尺寸：1500mm×650mm×1700mm
7、挖掘機試驗台挖掘動作時總外型尺寸：1850mm×650mm×1850mm
