拖拉機柴油機燃料係統實訓裝置,拖拉機柴油機燃料係統實訓台
2022-08-26 09:37

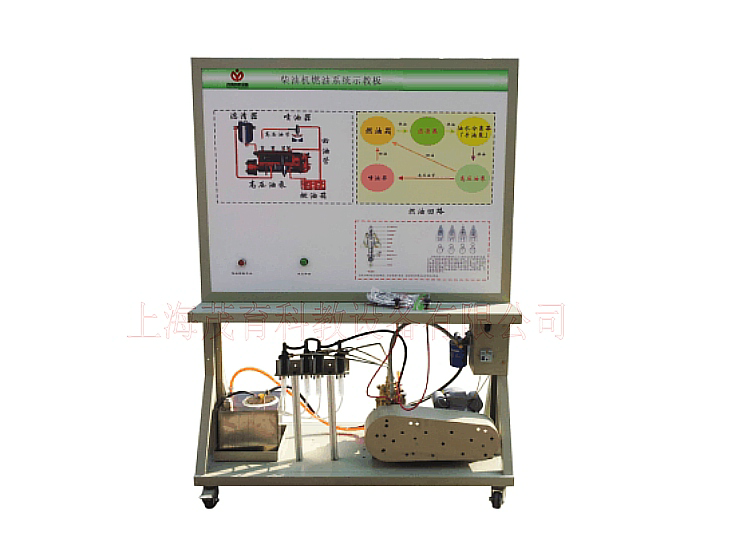

該設備采用翻新拖拉機495 柴油發動機燃油噴射係統實物製作，充分展示拖拉機柴油發動機燃油噴射係統的組成結構和工作過程。
適用於學校對柴油發動機燃油噴射係統理論和維修實訓的教學需要。
二、拖拉機柴油機燃料係統實訓裝置,拖拉機柴油機燃料係統實訓台,拖拉機柴油機燃料係統實訓設備功能特點：
1.真實可運行的柴油發動機燃油噴射係統，充分展示柴油發動機燃油噴射係統的組成結構和工作過程。電機轉動高壓泵，可演示燃油噴射工作。
2.麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析柴油發動機燃油噴射係統的工作原理。
3.麵板上安裝有檢測端子，可直接在麵板上檢測柴油發動機燃油噴射係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、檢測儀器等。
5.工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、拖拉機柴油機燃料係統實訓裝置,拖拉機柴油機燃料係統實訓台,拖拉機柴油機燃料係統實訓設備技術規格：
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：100*60mm
四、拖拉機柴油機燃料係統實訓裝置,拖拉機柴油機燃料係統實訓台,拖拉機柴油機燃料係統實訓設備基本配置：(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板 | 裝有各種檢測端子以及彩色電路圖和工作原理示意圖（麵板：1200*900*4mm) | 套 | 1 |
| 2 | 高壓油泵 | 套 | 1 | |
| 3 | 點火開關 | 個 | 1 | |
| 4 | 燃油箱 | 10L | 個 | 1 |
| 5 | 噴油管 | 套 | 1 | |
| 6 | 噴油嘴 | 個 | 4 | |
| 7 | 濾清器 | 隻 | 1 | |
| 8 | 油管 | 套 | 1 | |
| 7 | 單相電動機 | 套 | 1 | |
| 8 | 漏電保護開關 | 個 | 1 | |
| 9 | 移動台架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 台 | 1 |
