收獲機整機電器實訓台,收獲機整機電器實訓裝置

一、收獲機整機電器實訓台,收獲機整機電器實訓裝置,收獲機整機電器實訓設備產品簡介：

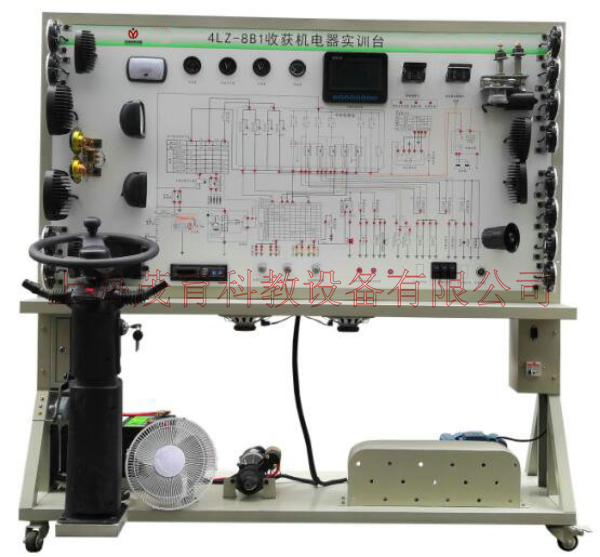

該設備采用 4LZ-8B1收割機整車電器實物為基礎，充分展示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的組成結構和工作過程。

適用於學校對整車電器理論和維修實訓的教學需要。

二、收獲機整機電器實訓台,收獲機整機電器實訓裝置,收獲機整機電器實訓設備功能特點：

1.真實可運行的整車電器係統，充分展示整車電器係統的組成結構。

接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的工作過程。

2.設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各係統的工作原理。

3.麵板上安裝有檢測端子，可直接在麵板上檢測整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4.設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。

三、收獲機整機電器實訓台,收獲機整機電器實訓裝置,收獲機整機電器實訓設備技術規格：

1、外形尺寸（約）：1740×650×1700mm(長×寬×高)

2、動力電源：三相四線(或三相五線)380V±10% 50Hz

3、工作電壓：直流24V

4、工作溫度：-40℃～+50℃

5、三相異步電動機

型號：YT 100L1-4

電壓：AC 220V/380V

功率：2.2KW

轉速：1420r/min

6、顏色：7032

7、鋼管：40*40*3mm

8、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；

9、移動腳輪：100*60mm

四、收獲機整機電器實訓台,收獲機整機電器實訓裝置,收獲機整機電器實訓設備基本配置：（每台）

收獲機整機電器實訓台,收獲機整機電器實訓裝置
