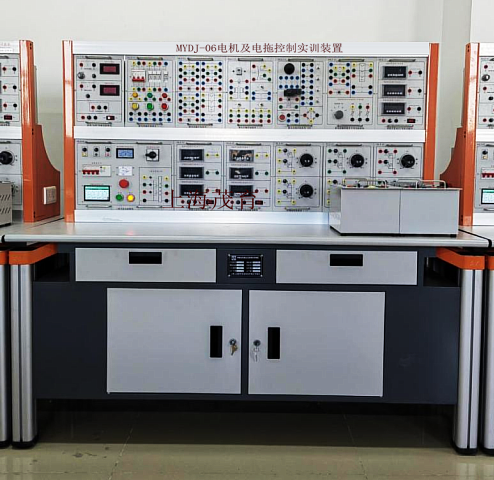

電機與電氣控製實訓說明書
2026-03-09 10:14電機與電氣控製實訓說明書-實訓目的
1、了解交流接觸器、熱繼電器、按鈕的結構及其在控製電路中的應用。
2、識讀簡單電氣控製線路圖，並能分析其動作原理。
3、掌握電氣控製線路圖的裝接方法。
二、實訓器材
1、交流接觸器、熱繼電器
2、常閉按鈕、常開按鈕
3、熔斷器
4、三相異步電動機
5、導線
三、實訓原理（含原理圖）
三相籠型異步電動機的全壓起動
對於小容量籠型異步電動機或變壓器容量允許的情況下，籠型電動機可采用全壓直接起動。
四、實驗內容與步驟
（一）、單向運行控製線路
1、單向點動控製線路
電動機的單向點動控製線路如圖所示。當電動機需要單向點動控製時，先合上電源開關QS，然後按下起動按鈕SB，接觸器KM線圈獲電吸合，KM常開主觸頭閉合，電動機M起動運轉。當鬆開按鈕SB時，接觸器KM線圈斷電釋放，KM 常開主觸頭斷開，電動機M斷電停轉。
2、單向長動運行控製線路
電動機的單向長動控製線路如圖所示。合上電源開關QS，按下起動按鈕SB2，接觸器KM線圈獲電吸合，KM常開主觸頭閉合，電動機M起動運轉。同時使與SB2並聯的1副輔助常開觸頭閉合，這副觸頭叫自鎖觸頭。鬆開按鈕SB2，控製線路通過KM自鎖觸頭使KM線圈仍保持獲電吸合。如需要電動機停轉，，隻需按一下停止按鈕SB1，接觸器KM線圈斷電釋放，KM常開主觸頭斷開，電動機M斷電停轉，同時KM自鎖觸頭也斷開，所以鬆開SB1，接觸器KM線圈不再獲電，需重新起動。
3、兩地起動和兩地停止控製線
電動機兩地起動和兩地停止控製線路如圖所示。電動機若要兩地起動，可按按鈕SB3或SB4；若要兩地停止，可按按鈕SB2或SB2。
4、點動和起動混合控製線路
電動機點動和起動混合控製線路如圖所示。合上電源開關QS後，按下起動按鈕SB2，接觸器KM線圈獲電吸合並自鎖，KM常開主觸頭閉合，電動機M起動運轉。
若按下起動按鈕SB3，接觸器KM線圈獲電吸合KM常開主觸頭閉合，電動機M起動運轉。由於起動按鈕SB3的常閉輔助觸頭斷開接觸器KM的自鎖回路，所以是點動控製。
（二）、正反向運行控製線路
生產機械往往要求運動部件可以正反兩個方向運行，這就要求電動機可以正反轉控製。若將接至電動機三相電源進線中任意兩相對調接線，即可達到反轉的目的，常用的電動機正反轉控製線路有以下幾種：
1、接觸器聯鎖的正反轉控製線路
接觸器聯鎖的正反轉控製線路采用兩個接觸器，即正轉的接觸器KM1和反轉接觸器KM2。當接觸器KM1三對主觸頭接通時，三相電源相序按L1、L2、L3接入電動機。而當KM2的三對主觸頭接通時，三相電源相序按L3、L2、L1接入電動機，電動機即反轉。
線路要求接觸器KM1和KM2不能同時通電，否則它們的主觸頭就會一起閉合，造成L1、L3兩相短路。為此在KM1和KM2線圈各自支路中相互1副常閉輔助觸頭，以保證接觸KM1和KM2的線圈不會同時通電。KM1和KM2的這2副常閉輔助觸頭在線路中所起的作用稱為聯鎖作用，這2副常閉輔助觸頭叫做聯鎖觸頭。
正轉控製時，按下按鈕SB2，接觸器KM1線圈獲電吸合，KM1主觸頭閉合，電動機M 起動正轉，同時KM1的自鎖觸頭閉合，聯鎖觸頭斷開。
反轉控製時，必須先按停止按鈕SB1，接觸器KM1線圈斷電釋放，KM1觸頭複位，電動機斷電；然後按下反轉按鈕SB3，接觸器KM2線圈獲電吸合，KM2主觸頭閉合，電動機M 起動反轉，同時KM2自鎖觸頭閉合，聯鎖觸頭斷開。
這種線路的缺點是操作不方便，因為要改變電動機的方向，必須按停止按鈕
SB1，再按反向按鈕SB3才能使電動機反轉。
2、按鈕聯鎖的正反轉控製線路
按鈕聯鎖的正反轉控製線路的動作原理與接觸器聯鎖的正反轉控製線路基本相似。但由於采用了複合按鈕，當按下反轉按鈕SB3時，使接在正轉控製線路中的SB3常開觸頭先斷開，正轉接觸器KM1線圈斷電，KM1主觸頭斷開，電動機M 斷電；接著按鈕SB3的常開觸頭閉合，使反轉接觸器KM2線圈獲電，KM2主觸頭閉合，電動機M 反起動；既保證了正、反轉接觸器KM1和KM2斷電，又可不按停止按鈕SB1而直接按反轉按鈕SB3進行反轉起動；由反轉運行改成正轉運行的情況，也隻要直接按正轉按鈕SB2即可。
這種線路的優點是操作方便，缺點是易產生短路事故。如正轉接觸KM1主觸頭了生熔焊故障而分斷不開時，若按反轉按鈕SB3進行換向，則會產生短路故障。
3、按鈕接觸器複合聯鎖的正反轉控製線路
按鈕接觸器複合聯鎖的正反轉控製線路是綜合了按鈕、接觸器聯鎖兩個電路的優點，既可不按停止按鈕而直接按反向按鈕進行反向起動，當正轉接觸器發生熔焊故障時又不會發生相間短路故障。
4、自動往複循環控製線路
利用生產機械運動的行程來控製其自動往返的方法叫自動往複循環控製，它是通過位置開關來實現的。
合上電源開關QS ，按下起動按鈕SB2，接觸器KM1線圈獲電吸合，KM1主觸頭閉合，電動機M 正轉起動，工作台向左移動；當工作台移到一定位置時，擋鐵1碰撞位置開關SQ1，使SQ1的常閉觸頭斷開，接觸器KM1線圈斷電釋放，電動機M 斷電；與此同時位置開關SQ1常開觸頭閉合，接觸器KM2線圈獲電吸合，使電動機M 反轉。拖動工作台向右移動，此時位置開關SQ1雖然複位，但接觸器KM2的自鎖觸頭已閉合，故電動機M 繼續拖動工作台向右移動； 當工作台向右移動到一定位置時，擋鐵2碰撞位置開關SQ2，使SQ2的常閉觸頭斷開，接觸器KM2線圈斷電釋放，電動機M 斷電；同時位置開關SQ2常開觸頭閉合，接觸器KM1線圈獲電吸合，使電動機M 又轉轉，拖動工作台向左移動，如此周而複始，工作台在預定的距離內自動往複運動。
位置開關SQ3和SQ4安裝在工作台往複運動的極限位置上，以防止位置開關SQ1和SQ2失靈，工作台繼續運動不停止而造成事故。
5、三相籠型異步電動機的降壓起動
大容量籠型異步電動機的起動電流很大，起動時會引起電網電壓降低，使電動機轉矩減小，甚至起動困難，而且還要影響同一供電網絡中其他設備的正常工作，所以大容量籠型異步電動機的起動電流應即製在一定的範圍內，不允許直接起動。
電動機可否直接起動，應根據起動次數、電網容量、和電動機的容量來決定。一般規定是：起動時供電母線上的電壓降落不得超過額定電壓的10%～15%；起動時變壓器的短進過載不超過最大允許值，即電動機的最大容量不超過變壓器容量的20%～30%
由於機床電動機一般都為空載起動，所以常采用降低電動機定子繞組電壓的方法來減少起動電流。
（一）、串電阻降壓起動控製線路
用時間繼電器控製串電阻降壓起動的控製線路工作原理，當按下起動按鈕SB2後，接觸器KM1線圈獲電吸合，KM1主觸頭閉合，電動機M串電阻 Rst降壓起動，時間繼電器KT線圈獲電吸合，KT常開觸頭延時閉合，KM2線圈獲電吸合，起動電阻Rst被短接，電動機全壓運行。同時KM2的常閉觸頭斷開，時間繼電器KT線圈斷電釋放。
起動電阻一般采用ZX1、ZX2係列鑄鐵電阻。鑄鐵電阻功率大，能夠通過較大電流，三相所串的電阻值相等。
時間繼電器自動控製的Y-△降壓啟動線路原理圖
五、實訓中出現的問題及解決方法：
1.裝接電源應遵循“先主後次，從上到下。從左到右”的原則。
2.布線應注意走線工藝，要求“橫平豎直”變換走線應豎直，避免交叉，多心集中並攏，嚴禁損傷線芯和導線絕緣。
3.電動機的整定電流必須按照電動機的額定電流進行調整。
4.電動機和按鈕的金屬外殼必須可靠接地。使用兆歐表一次測量電動機繞組與外殼及各繞組間的絕緣電阻值檢查絕緣電阻是否符合要求。
5.實訓重要文明操作，注意用電安全，需要通電時應在實訓教師指導下進行。
6.用星形降壓啟動控製的電動機，必須有6個出線端子，且定子繞組在三角形接法的額定電壓等於三角形電源線電壓。
7.接線時保證電動機三角形接法的正確性，當接觸器主觸頭閉合時，應保證定子繞組的V1與W2,V1與V2，W1與V2相連接。
8.通電檢查時，檢查熔體規格和時間繼電器，熱繼電器的各整定值是否符合要求，各個器件是否良好的接觸排除安全隱患。
9.通電效驗時，根據電路的控製要求獨立進行實訓，若出現故障，先切斷電源進行檢查。
