2022-08-29 10:32嵌入式係統實訓室擁有智能倉儲裝置、模塊化單片機實訓平台和MagicARM2410教學實驗開發平台三種教學設備。
一、智能倉儲裝置是一個模擬工業生產過程中自動化設備周邊常見機械手的微縮模型，它使用了單片機控製、傳感器、位置控製、電機驅動控製、RFID識別及觸摸屏等技術，具有自動輸送、取拿、移送和進出庫等功能。主要實訓內容有：
1．傳送帶實訓項目；
2．步進電機應用實訓項目；
3．伺服電機應用實訓項目；
4．直線運動單元定位控製實訓項目；
5．機械故障與排除實訓項目。
嵌入式係統實訓室,智能倉儲裝置,模塊化單片機實訓平台實驗室主要設備介紹：

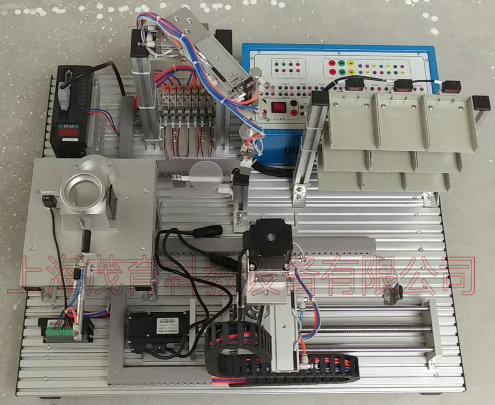

MY-19M智能倉庫任務模型
本模型可供學生完成伺服電機控製、步進電機控製、氣動元件控製、稱重模塊控製等PLC指令訓練、位控訓練、傳感器檢測技術等方麵的實訓實習、課程設計的使用。
基本功能：
1、自動供料控製
2、機械手搬運控製
3、物體稱重稱重控製
4、物料進倉控製
5、氣動控製
6、步進電機控製
7、伺服電機參數設置和控製
二）產品特點：
1、智能倉庫任務模型裝置由供料單元、搬運單元、稱重單元、啟動單元、立體倉庫單、元步進電機單元、伺服單元、接口電路所組成。立體倉庫主體由底盤、三層九倉位庫體、傳動機械及電氣控製等四部分組成。
2、模型的傳動機械部分采用滾珠絲杠、滑軌、普通絲杠等機械元件組成，采用步進電機作為拖動元件。
3、該模型由供料單元、搬運單元、稱重單元、啟動單元、立體倉庫單、元步進電機單元、伺服單元，由PLC編程實現供料、搬運、稱重、入庫可完成倉庫智能化的存儲任務。
1）采用可編程邏輯器件，實現X、Y、Z軸的限位保護、互鎖保護，確保了學生在誤操作時不損壞係統硬件。
2）開放式接口設計，適宜技能實訓使用。
3）通過傳感器信號采集，PLC編程，實現對步進電機及直流電機進行複雜的位置控製、時序邏輯控製及上位機監控等功能。
4）采用滾珠絲杠、直線導軌、稱重模塊、普通絲杠作為傳動裝置。
5) 輸入電壓：AC 200V-240V （帶保護地三芯插座）、耗電量<250W。
4、外形尺寸：720×850×600mm(L×W×H)
三）實驗項目：
1．PLC基本指令訓練
2．PLC高級指令訓練
3．定位及調速控製訓練
4．倉庫管理訓練
5．上位機管理軟件訓練
6. PLC模擬量訓練
7. 步進電機控製
8. 伺服電機控製
9. 氣動元件PLC控製
二、模塊化單片機實訓平台包含單片機核心模塊、全自動洗衣機、自助售貨機、郵件分揀機和自助存包櫃五種模塊。該平台模擬日常生活中常見設備的工作過程，貼近生活應用，激發學生的學習興趣，有助於學生理解實訓項目設計原理和編程。主要實訓內容有：
1．自助售貨機實訓項目；
2．全自動洗衣機實訓項目；
3．郵件分揀機實訓項目；
4．自助存包櫃實訓項目。
嵌入式係統實訓室,智能倉儲裝置,模塊化單片機實訓平台實驗室主要設備的介紹：
MYDPJ-06單片機控製功能實訓考核裝置
一）應具備技術指標：
1、輸入電源：單相 AC 220V±10%（50Hz）
2、輸出電源：DC ±12V±5％/0.5A、DC ±5V±5％/3.5A、DC 24V±5％/6A
3、溫度：-10～40 ℃；環境濕度：≤90%（25℃）
4、外形尺寸1250mm×690mm×820mm（L×W×H）
5、整機功耗：≤0.5 kW
6、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。市電采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
二）各個功能模塊功能特點：
1.主機模塊
單片機采用愛特梅爾的AT89S52。該單片機內部設有256Byte的RAM和8KByte的FLASH、三個16位定時器，兩個數據指針，片內集成了一個看門狗電路。64KRAM擴展空間、64KROM擴展空間；32個IO口，6個向量中斷源；0~33MHz的工作頻率，三級程序加密功能；工作電壓4.0V~5.5V。使用DIP40封裝便於更換芯片及仿真。並設計有在係統下載設計接口，通過USB下載器可以方便地進行編程，無需把單片機從電路上取下。
該模塊上還放有串行通信接口，該接口已經加入升壓電路，可以直接與計算機通信，飛利浦單片機和宏晶單片機也可以通過此口進行程序下載。複位電路上加有手動複位按扭，可以直接複位操作。模塊上還設有有源蜂鳴器驅動電路，直接給固定電平就可以發出聲響。
2.電源模塊
電源模塊采用線性電源和開關電源兩種電源。單片機等芯片采用線性電源供電，可以有效減少因電源幹擾引的程序跑飛。電機等大功率器件采用開關電源供電，確保提供足夠的功率。電源采用漏電保護開關作為總控製，安全可靠。用船形開關單獨控製低壓電，市電與低壓電分開控製。該模塊共有三組相互獨立的低壓電源，其中有兩組是正負雙電源輸出。麵板上放置了一個AC220輸出插板，可以同時掛接三個儀器儀表。其中每組電源都有保險絲作過載保護。
3.仿真器模塊
配備有高性能單片機仿真器，可以全功能仿真MCS51係列單片機，也可以軟件仿真；軟件為中國自主研發，可以很好的支持中文，支持關鍵字提示，自動完成符號配對等功能。支持64K程序地址斷點、64K源程序有效行斷點和64K臨時斷點，單片機內部寄存器狀態一目了然。主機與計算機采用流行的USB接口。
4.顯示模塊
該模塊無論從最基本的顯示元件LED發光二極管，還是到最高級的LCD顯示屏都包含在內。具體配置為8位跑馬燈（邏輯電平指示）、8位數碼管動態顯示、16×32點陣LED屏、1602字符型液晶顯示屏、128×64繪圖液晶顯示屏。單片機常用的顯示器件全部包含在內，使學習者可以接觸所有的顯示方案，設計人機界麵時可以得心應手。
5.繼電器模塊
繼電器是常用的執行元件，也是常用的隔離元件，它能用低壓控製高壓電路，遠程切換強電電路狀態優點，同時它的執行元件又是一個線圈，在通電及斷電時會產生電磁幹擾。為此繼電器模塊在集成了驅動電路的基礎上增加了光電隔離措施。該模塊共有8路繼電器，每個繼電器的開關觸點全部引出，並明確標示；每個繼電器還設有工作指示燈，那一路繼電器在通電工作使人一目了然。八組繼電器中六組為電磁繼電器，兩組為固態繼電器。電磁繼電器有兩組為AC220控製的繼電器，可以控製交流電機的正反轉及停止，通過轉換頭可以連接電子連線。另外六組為電子連線座輸出。繼電器觸點容量250V/6A、DC28V/12A。
6.指令模塊
指令模塊上放置了單片機常用的輸入元件，其中有8個獨立鍵盤接口，8路8位開關量輸入，4*4矩形鍵盤接口，可以滿足學生從基礎到高級，從簡單到複雜的實訓要求。如果用戶需要更多的按鍵或需要更為複雜的設計，則可以采用該模塊的PS2鍵盤鼠標接口進行擴展。
7.ADC/DAC模塊
ADC/DAC模塊上設計了兩種轉換芯片ADC0809和DAC0832。為了便於調試程序和硬件，板載了三個功能子模塊：0-5V模擬電壓輸出、8等級LED電平指示器和有源時鍾發生器。ADC0809實驗時可以用有源時鍾發生器作為芯片的時鍾，可以用0-5V模擬電壓輸出作為模擬量，用8等級LED電平指示用作模擬量大小的指示；DAC0832實驗時，可以將芯片的輸出接在8等級LED電平指示器上，轉換結果是否正常一目了然。
8.交直流電機控製模塊
該模塊可以完成兩種電機的控製實驗，分別是24V直流減速電機和220V交流減速電機。每種電機的轉盤下麵放有光電開關計數器，可以用單片機感知其位置和轉動了多少圈。每個電機控製線路中設有超程保護輸入端口，在與水平移動裝置組合實驗時可以有效保護電機和機構的安全。
9.步進電機控製模塊
該模塊設有一隻24V兩相步進電機和大功率步進電機驅動器。模塊改變了電機的軸轉式運行方式，采用了一個水平移動機構，該機構可以把電機的軸轉改為水平直線運動，並用鋁直尺的刻度指示。該模塊還可以做閉環控製的實驗項目，因為在運動機構上裝有感知距離的閉環元件。同時設計了一個超程保護電路，當機構走到一個程序不可知狀態時，可自動關閉電機電源，避免機構超程損壞。直線運動機構上帶了左右限位輸出端子，供單片機查詢狀態。
10.傳感器配接模塊(4路傳感器接口)
傳感器配接模塊是專為傳感器的配接和電氣隔離而設計的一塊電路單元，該單元共有兩組16路光電隔離IO口，每個光電隔離IO口均可仿PLC與24V電源供電的傳感器連接。並配有四路傳感器轉換接口用於工業傳感器的連接。
11.擴展模塊
因為82C55的控製方式仍有學習價值，目前在許多教材中仍有它的身影，擴展模塊能滿足實驗的需求；82C55的三個端口全部引出，可以用電子連線連接，也可以用排線連接。控製端與數據通信口安排在一起，整體布局美觀大方。另設有一片74LS245芯片，可以用來與82C55組合起來完成不同的實驗功能。
12.溫度傳感器模塊
該模塊配備有兩種芯片型溫度傳感器：數字量溫度傳感器18B20和模擬量溫度傳感器LM35。LM35器件還加有運算放大器，放大的模擬量可以提高測量精度。每種傳感器都有透明外殼加固保護，內有大功率加熱電阻，加熱指示器等。工作狀態一清二楚。可以用來做恒溫控製，溫控器等實驗。
13.智能物料搬運係統
配置雙軸機器人作為裝配的執行機構，具有X軸、Y軸兩個方向的執行能力，可完成智能抓取物料放料等功能；
配置有行程開關，光電傳感器，光纖傳感器等，可確保各執行器的準確定位；
超出最大行程時，具有硬件自動保護功能，確保係統安全及人身安全；實現對單片機的硬件模擬、指令模擬、運行狀態模擬,從而完成應用軟件開發軟件仿真器可充分利用計算機的軟硬件資源,降低軟件開發難度,提高開發效率。
三）實訓項目：
（一）單片機部分：
1.跑馬燈實驗
2.獨立按鍵輸入實驗
3.矩陣鍵盤接口實訓
4.光電耦隔離輸入輸出實驗
5.金屬檢測實訓
6.繼電器隔離控製實驗
7.靜態數碼管顯示實驗
8.動態數碼管顯示實驗
9.蜂鳴器演奏實驗
10.8255芯片擴展IO口實驗
11.液晶顯示模塊控製實訓
12.點陣LED屏漢字顯示實驗
13.AD轉換實驗
14.DA轉換實驗
15.LM35溫度傳感器采集實驗
16.外部中斷光電計數控製電機實訓
17.定時器中斷控製電機實訓
18.開環步進電機控製實訓
19.交直流電機係統實驗
20.恒溫室控製係統實驗
21.PS鍵盤通信實驗
22.RS232通信實驗
（二）智能物料搬運裝置部分：
23.傳感器技術實訓
24.直流減速電機應用實訓
25.氣動回路應用實訓
26.絲杆傳動機構應用實訓
27.直線運動單元定位控製實訓
28.單片機編程實訓
（三）機械故障檢測與排除實訓
三、MagicARM2410教學實驗開發平台是基於ARM9內核，集教學、實驗、本科課程設計、本科畢業設計、研究生課題研究於一體的“六合一”教學實驗開發綜合性平台，全麵深入徹底地支持μC/OS-II、Linux和WinCE操作係統以及QT、MiniGUI圖形用戶界麵軟件。
嵌入式係統實訓室,智能倉儲裝置,模塊化單片機實訓平台實驗室主要實訓內容有：
1．windows ces 5.0應用程序開發實訓；
2．windows ces 5.0驅動程序開發實訓。
四、嵌入式係統實訓室,智能倉儲裝置,模塊化單片機實訓平台實驗室建設的總結：
通過訓練培養學生的專業綜合素質，綜合運用所學知識和專業技能進行本專業工程設計的能力，解決本專業實際問題的能力和創新實踐能力，同時極大拓寬學生的知識領域，使學生的知識結構更加合理，以適應社會對高技能人才的需求。
