液壓與氣動實驗室,透明液壓與氣動綜合控製實驗台
2022-08-30 08:30液壓與氣動實驗室擁有透明液壓與氣動綜合控製實驗台、氣動液壓示教陳列櫃、液壓元件拆裝實訓台、工業型雙麵液壓氣動PLC控製實驗裝置等技術培訓裝置。
目前承擔電氣液壓、電氣氣動及應用等課程實驗項目，專業綜合設計及畢業設計，並向學生開放。
一、液壓與氣動實驗室,透明液壓與氣動綜合控製實驗台,液壓與氣動實驗室建設方案主要的實訓內容有：
1. 液壓泵性能試驗；
2. 溢流閥特性試驗；
3. 進口節流調速特性實驗；
4. 液壓典型回路工作原理實驗；
5. 電氣液壓係統綜合設計；
6. 氣壓元件的性能試驗；
7. 氣壓各種典型回路工作原理實驗；
8. 電氣氣動控製技術及原理實驗；
9. PLC基本邏輯指令練習；
10. PLC控製係統設計訓練。
二、液壓與氣動實驗室,透明液壓與氣動綜合控製實驗台,液壓與氣動實驗室建設方案實驗室主要的配置設備：

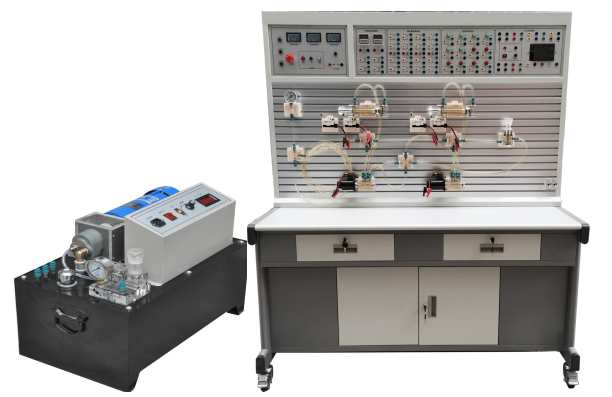

A、MYTA-18C 透明液壓傳動與PLC控製實訓裝置
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/3A
3、裝置容量：≤1kVA；
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1500mm×700mm×1750mm
7、液壓泵站：
1）係統額定壓力0.8MPa；
2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率250W，調速範圍0－1500r/min，外型尺寸：630mm×380mm×500mm。
3）油箱：公頃容積45L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油；
8、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作麵板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
9、電器控製單元：
1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用於控製液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控製電路中的AC220V交流電壓、DC24V直流電壓。
2）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼電器輸出。
3）配有控製模塊：PLC輸入、輸出模塊；繼電器模塊；控製按鈕模塊；時間繼電器模塊等。
10、電磁換向閥：DC24V。吸力3mpa
二）主要特點
1、液壓PLC控製實訓裝置主要由實訓桌、實訓台、液壓元件和電器控製器件、可編程控製器（PLC）等器件組成。
2、實訓桌、實訓台為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均（jun1）配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材麵板上（麵板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料製成，便於了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、透明液壓濕式離合器變速箱實物模型
1）真實演示濕式離合器變速箱摩擦片分離、結合、換擋、變速動作；
2）了解濕式離合器液壓係統組成及工作原理，各內部結構及工作過程；
3）進行濕式離合器變速箱液壓係統拆裝和組合、電氣控製係統回路實驗；
6、通過機械控，傳統繼電器控製，先進的PLC自動控製與PLC編程及監控技術於一體，靈活實現其功能。
7、實驗控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較，突出PLC可編程序控製的優越性和先進性，加深對PLC編程器的了解與掌握。
三）透明液壓PLC控製基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控製回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的複合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥並聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控製的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控製的換向回路。
22、用單向閥的保壓回路。
23、用換向閥的保壓回路。
24、PLC編程軟件學習和使用
25、PLC與計算機的通訊，在線調試、監控
26、PLC控製的液壓基本回路實訓（優化控製）

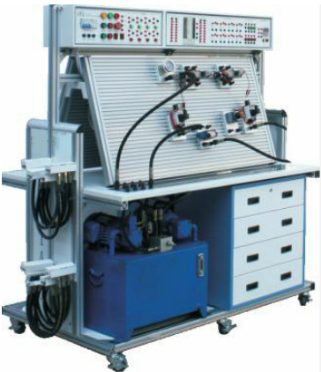

B、MYYA-23C工業型雙麵液壓氣動PLC控製實驗台
（參考圖）
雙麵液壓氣動綜合實驗台是根據用戶的需求，在充分利用現有液壓或氣動實驗設備的基礎上，而設計的別具一格的雙麵組合氣動——液壓實驗台。本實驗台提供兩組不同的氣、液元件，同時進行各自獨立的實驗。即減低了采購成本和又節約了實驗用地，在保證具備兩組完整實驗的基礎上，有效的節約了資源，具有較高的性價比！液壓部分：
一）主要特點:
1、實驗台結構 ：40*40鋁型材製作，帶有液壓元件儲存箱，表麵亞銀噴塑工藝處理美觀大方，麵板陽極氧化處理，T型槽鋁型材操作平台。
2、元件模塊化 ：各液壓元件為獨立模塊設計，配有方便安裝的底板，可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
3、連 接 方 式：閉合式防漏快插接頭使實驗回路的組裝更簡便、快速可靠，連接密封性能好、不漏油、清潔、幹淨。
4、液壓閥件性能：采用標準的工業級元件，國內名牌產品性能可靠、精度高。
5、軟件及實訓CAI課件： 提供功能強大的液壓係統仿真軟件。
①液壓仿真教學軟件：可提供液壓回路仿真設計及實訓CAI課件，不僅可以對液壓閥的結構進行演示，還可設計液壓回路，並進行參數調整及仿真動作。學生不僅理解了減壓閥的工作原理，而且有了親臨實際的感覺。 軟件具有以下功能：
a. 軟件可提供大量的液壓標準元件圖庫，並可在回路中設置相關元件的技術參數。
b. 軟件可設計並繪製符合工業標準化的回路圖，包括：液壓回路圖、電氣控製電路圖、液電-控製回路，並可列出元件表、輸出圖紙。
c. 所設計的回路可進行動作仿真。包括：動作的點動、自動、暫停等多種形式。
d. 軟件能夠判別回路設計是否正確，並給出提示。
6、測量儀器：傳感器測試精度可達到0.5級精確測量精度。
7、可擴展實驗：在保證設備穩定的情況下提供極強的可擴展性，大鋁合金麵板組裝平台為擴展提供了必要的硬件基礎。
該設備能適應現代實驗教學的先進性、開放性和可擴展性三個層次的實驗教學要求，充分體現了該設備的機電一體化教學的多功用性。
A．部分機型軟件對用戶開放，供業主進行二次開發及科研設計。
B．在保證現有實驗的前提下還可進行氣動硬件的搭接，進行相應的氣動實驗；
C．在硬件支撐下還可實現送料機構、機械手抓取機構、挖掘機機構等擴展實驗。
8、易維護 易維護設計，維護檢修工作量小，脫油前和脫油後元件分開放置、並設有回油盤可對資源進行回收實現二次利用。因為獨特的防護和易維護設計，需維護的器件特別少且易於維護，運行狀態下可以方便簡單地維護，整機維護一次最多不超過1小時，工作量極小，且不需要經常維護。極大地提高了係統的靈活性 先進性、安全性、穩定性、可管理性以及可擴展性的全麵要求
9、控製多元化：軟件控製、PLC控製 、繼電器控製 、時間繼電器控製、手動控製等，。
10、係統安全性能：采用進口電機泵組，噪音低、壓力流量自動限壓。液壓元件的最大承受壓力為31.5Mpa,額定工作壓力為6.3Mpa，是安全的液壓實驗係統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電）自動斷開總電源，控製電路均為24V直流安全電壓。
二）實驗項目：
1. 標準係列液壓元件工作原理認識實驗液
2. 液壓元件係統創意設計性實驗
3. 10大類擴展可達 90餘種典型回路
（1）液壓回路性能實驗
1．節流調速回路性能實驗 2. 壓力形成性能實驗
（2）壓力控製回路
3.溢流閥一級遠程調壓 4. 多個溢流閥的遠程調壓
5.液壓泵的調壓回路
（3）減壓回路
6.減壓閥的一級減壓 7.減壓閥的二級減壓
（4）卸荷回路
8．換向閥的卸荷回路 9．溢流閥與壓力繼電器的卸荷回路
10．先導式溢溢閥的卸荷回路
（5）平衡回路
11．順序閥的平衡回路 12.單向節流閥的平衡回路
13.采用液控單回閥的閉鎖（平衡）回路；
（6）調速回路
14.變量泵—液壓缸的容積式調速回路 15.變量泵—調速閥調速回路
16.差動回路
（7）液壓缸同步回路
17.液壓缸串聯同步回路 18.節流調速閥的同步回路
（8）液壓缸順序動作回路
19.壓力繼電器的順序動作回路 20.順序閥的順序動作回路
21.電容式接近開關的順序動作 22.時間繼電器的順序動作
（9）緩衝回路
23.節流閥的緩衝回路 24.溢流閥的緩衝回路
（10）鎖緊回路
25.單向閥的鎖緊回路 26.電滋閥的中位機能的鎖緊回路
27.液控單向閥的鎖緊回路
5、可編程序控製器（PLC）電氣控製實驗，機電液一體控製實驗形式。
（1）PLC的指令編程，梯形圖編程的學習
（2）PLC編程軟件的學習及使用
（3）PLC與計算機的通訊，在線調試、監控
（4）PLC對液壓傳動控製的優化
三）技術參數
① 實驗工作台
實驗工作台由鋁型材主體與鋁合金型麵板(T型鉤槽)等構成。
實驗台尺寸：長×寬×高=1500mm×700mm×1850mm (其包裝後約500kg)
② 液壓泵站
係統額定工作壓力：7Mpa。（最大可至10Mpa）
⑴. 電機—泵裝置（1台）
變量葉片泵：單向，公稱排量6.67 mL/r
電機：三相交流電壓， 0.75KW，轉速1450r/min
⑵. 油箱：公稱容積50 L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等
③ 常用液壓元件
以力士樂技術元件為主，配置詳見配置清單。
每個液壓元件均（jun1）配有油路過渡底板，可方便、隨意地將液壓件安放在鋁合型麵板上。
④ 電氣測控單元
可編程序控製器(PLC)：三菱FX1S係列， I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz；控製電壓為DC24V，設有手動，自動，順序等控製功能，安全可靠，方便靈活；配有壓力表、流量計、轉速表等測量工具。
氣壓部分：
實驗台是根據《液壓氣動傳動技術與實訓》、《氣動控製技術》等通用教材設計而成，適用於機械類、機電類本科生課程實驗和畢業設計（論文）。采用可編程控製器（PLC）和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控製回路實驗外，還可以進行氣動-電氣控製回路應用實驗、氣動-PLC控製回路等氣動技術課程設計
一）主要特點：
1.元件模塊化：每個氣動元件成獨立模塊，配有方便安裝的底板，可隨意在“T”型槽通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
2.連接方式：接頭采用快速式，安裝、拆卸時可靠簡便省時。
3.氣動元件：工業氣動元件，性能可靠、安全。精度高、使用壽命長。
4.係統環境：低噪音（超靜音）的工作泵站，提供一個安靜的實驗環境（噪聲< 50 分貝）。
5．可擴展實驗：
為了適應學校實驗教學改革的要求，減少驗證性實驗，增加設計性、綜合性、探索性實驗，開發學生自主創新思維，除了可以完成氣壓的基礎實驗以外，還應與機械類實驗項目結合起來；在保證設備穩定的情況下提供極強的可擴展性，大鋁合金麵板組裝平台為擴展提供了必要的硬件基礎。
該設備能適應現代實驗教學的先進性、開放性和可擴展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。
A．在保證現有實驗的前提下還可進行液壓元件的搭接，進行相應的液氣綜合實驗；
B．在硬件支撐下還可實現送料機構、挖掘機機構等擴展實驗。
6．兼容性
A． 該實驗台可同MPS自動化物流係統、FMS柔性係統進行兼容組合。
B．實驗台電控部分、硬件部分可方便的進行升級及拓展模塊的搭接、連接方式友好可供多類機電模塊、液、氣模塊進行組合實驗。如：回轉送料機構，機械手、運輸線自動化；與電子仿真軟件相接合，可模擬各類機械應用，如風力發電機中比例閥的應用、插裝閥的工作原理及應用機械升降機的應用等等，並且可以根據老師上課的內容進行編輯
8．多種控製方式：純氣動（手動）控製回路、采用繼電器的電控氣動回路、采用可編程控製器的電控氣動回路、組態控製回路（需搭接相應軟件、硬件）
9.係統安全性能：額定工作壓力為1.0Mpa，是安全的低壓實驗係統。電源帶漏電保護，漏電（漏地電流超30mA自動斷電），缺相，自動斷開總電源，控製電路均為24V直流安全電壓
二）實驗項目：
① PLC控製回路實驗:
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控製回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩衝回路
8.二次壓力控製回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往複控製回路
15.單缸連續往複動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
23.單回路作用缸自動控製
24.多回路作用缸自動控製
25.PLC控製技術的應用
26.繼電器控製技術應用
27.其它綜合、擴展性實驗等類型的氣動回路
② 可編程序控製器（PLC）電氣控製實驗，機-電-氣一體化控製實驗：
⑴ PLC基本指令編程、特殊指令編程、梯形圖編程學習
⑵ PLC編程軟件的學習與使用
⑶ PLC與計算機的通訊、在線調試
⑷ PLC與氣動相結合的控製實驗等
三）實驗台組成：
實驗台由實驗台架、工作泵站、氣動元件、電氣控製單元等幾部分組成。
1.實驗台架：實驗台架由鋁型為主體、鋁合金操作麵板等構成
工作台尺寸：長×寬×高＝1500mm×650mm×1850mm (其包裝重量約300kg,與液壓共一主體)
2.工作泵站：靜音泵
氣泵輸入電壓：AC 220V/50Hz
電機功率：550W
額定輸出壓力：1.0Mpa
氣泵容積：20L
工作噪聲：< 40分貝
3.氣動元件：
以氣動元件為主，配置詳見附件。
氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗麵板（麵板帶“Ｔ”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，拆接方便快捷。
4.電氣控製單元：
三菱FX係列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz控製電壓為DC24V，設有手動，自動，順序等控製功能

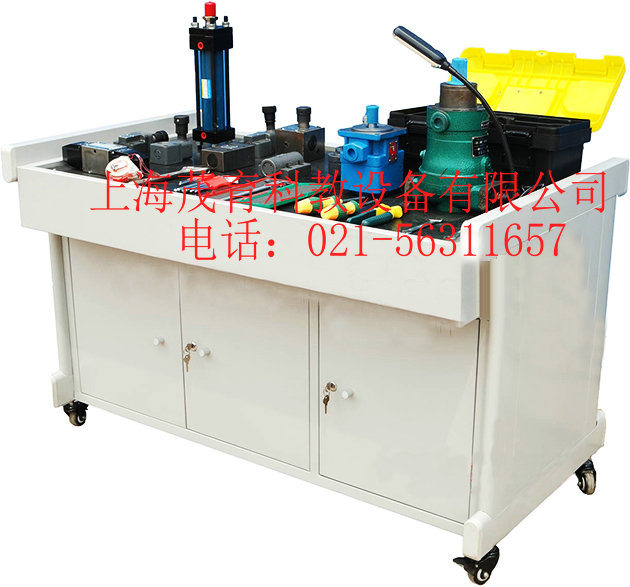

C、MYYA-31液壓元件拆裝實訓台
一）產品概述：液壓元件拆裝實訓裝置采用敞開式結構的操作板，可以對各執行元件進行拆裝實訓實驗，為減小拆裝時的碰撞而引起的噪音，在台麵上鋪設有防靜電皮墊。同時台麵上設有小元器件盒，以防止零件的丟失，由於拆裝不損壞桌麵故設了一塊拆裝墊塊。實訓台配置各種液壓泵、液壓控製閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深高技班學生對液壓元件結構及工作原理的了解，並能對液壓元件的加工及裝配工藝有一定的認識，具有很強的實操性。
交流電源：單相 AC 220 V±10% 50Hz；
溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
外形尺寸：大約長×寬×高=1200mm×700mm×820mm；
整機功耗：≤1.0 kVA；
安全保護措施：實訓台桌麵采用采用鋼質材製作，在台麵上鋪設有防靜電皮墊，同時台麵上還有小元器件盒，以防止零件的丟失。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線液壓拆裝仿真控製軟件，其界麵可清楚的展示液壓元器件的內部結構工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習，液壓拆裝元件與工具自配。
三）功能特點：
可以對工業液壓元件進行拆裝實驗。
為減小拆裝時的碰撞而引起的噪音，在台麵上鋪設有防靜電皮墊。
台麵上還設有小元器件盒，以防止零件的丟失。
設計了一塊拆裝墊塊防止拆裝時損壞桌麵。
設有機床台燈、交流電源插座。
實訓桌表麵為雙層亞光密紋噴塑工藝處理。
四）實訓項目：
油泵拆裝實驗
液壓油缸拆裝實驗
方向閥拆裝實驗
齒輪泵拆裝測量與原理分析
柱塞泵與柱塞馬達拆裝與原理分析
葉片泵拆裝與原理分析
執行元件的拆裝(液壓缸 液壓馬達)
方向閥的拆裝與閥工作原理分析(電磁換向閥、手動換向閥) - 溢流閥的拆裝與原理分析（直動式、先導式）
壓力閥的拆裝(各類溢流閥,減壓閥,壓力繼電器,順序閥)
流量閥的拆裝與原理分析(調速閥,節流閥，單向閥)
D、MY-41C氣動液壓示教陳列櫃
一）產品介紹
本陳列櫃照勞動和社會保障部職業技能實訓技術規範要求而研製的，采用各種新穎機電模型製作，每櫃進行彩噴圖文說明，介紹機械創新設計的基本原理與方法，對提高機械創新意識與創新設計能力具有重大作用。機械示教陳列櫃是機械創新實驗室內主要教學設備。
二）陳列櫃功能：
采用實物以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
三）性能規格：
1、陳列櫃中的每個模型都配備文字標牌。
2、陳列櫃中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、陳列櫃中的模型主要由鋁合金和PVC精製。金屬件進行表麵處理，不生鏽；非金屬件10年不老化。
4、櫃體采用SPCC冷紮板焊成，堅固美觀，表麵采用中溫磷化防鏽漆、平光漆，靜電噴塗。模型材料采用進口有機板製造，板麵附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列櫃內裝有照明日光燈，並配裝玻璃推門防塵。
6、輸入電壓：交流220V，功率400W。
7、單個展示櫃外形尺寸：1100×450×1850mm。
（鐵結構）
| 序號與名稱 | 陳列櫃內容 |
| 第一櫃、液壓泵 |
齒輪泵：液壓泵工作原理、外齧合齒輪泵、內齧合齒輪泵 葉片泵：單作用葉片泵 柱塞泵：徑向柱塞泵、伺服變量機構、軸向柱塞泵 |
| 第二櫃、液壓馬達與液壓缸 |
液壓馬達：葉片式液壓馬達、徑向柱塞馬達 液壓缸類型：柱塞缸、擺動缸 液壓缸結構：活塞與活塞杆、緩衝裝置、單杆液壓缸 |
| 第三櫃、液壓控製閥 |
方向控製閥：普通單向閥、二位三通電磁閥、液控單向閥、三位五通電磁閥、手動換向閥、二位四通電磁閥、機動換向閥 三位四通電磁閥 |
| 第四櫃、液壓控製閥 |
壓力控製閥：直動式溢流閥、先導式溢流閥 流量控製閥：定差減壓閥、定比減壓閥 |
| 第五櫃、液壓輔助元件 |
管接頭：快速接頭、管接頭 過濾器：表麵粗過濾器、紙質過濾器、深度型過濾器 蓄能器：液位計、消聲器 |
| 第六櫃、氣缸與氣馬達 |
空氣壓縮機：小型空氣壓縮機、壓縮機附件 氣缸：普通氣缸、薄膜氣缸 氣馬達：普通型衝擊氣缸、擺動氣缸、葉片式馬達 |
| 第七櫃、氣動控製閥（1） |
方向控製閥：單向控製閥、氣壓控製換向閥 壓力控製閥：直動式電磁閥、先導式電磁閥、直動式電磁閥、延時換向閥 |
| 第八櫃、氣動控製閥（2） |
流量控製閥：排氣節流閥、柔性節流閥 比例閥與伺服閥：或門元件、雙氣控換向閥、單電控電磁閥、三位五通電磁閥 氣動邏輯元件：氣體三聯件減壓閥、非門禁門元件、是門與門元件、或非元件 |
通過訓練培養學生的專業綜合素質，綜合運用所學知識和專業技能進行本專業工程設計的能力，解決本專業實際問題的能力和創新實踐能力，同時極大拓寬了學生的知識領域，使學生的知識結構更加合理，以適應社會對高技能人才的需求。
