MY-08M-3H數控加工中心裝調與維修實訓考核平台

一、數控加工中心裝調與維修實訓考核平台--產品概述
該實訓裝置是專門為職業院校、技工學校、職業教育培訓機構研製的數控加工中心裝調與維修考核實訓設備，根據機電類行業中數控機床維修技術的特點，並結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控製及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控係統應用、加工程序編程、PLC控製、主軸調速控製、傳感器檢測、伺服驅動控製、低壓電氣控製、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、銑工等工種的考核與鑒定。同時也為技術人員進行數控銑床係統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

二、設備功能說明
數控加工中心實訓設備由電氣控製單元、數控機床功能部件等組成。
1、電氣控製單元功能說明：
電氣控製單元主要包含數控係統、進給驅動、主軸單元、PMC單元、刀庫單元、冷卻控製電路、接口單元、保護電路、電源電路等組成。該單元包含完整的數控加工中心電氣控製部分，內嵌有數控機床智能化考核係統，以及接口轉換單元，可以直接與數控機床功能部件進行連接用於真實的電氣調試與維修實訓；也可以通過接口轉換單元和電氣安裝實訓單元連接完成對數控機床功能部件的調試。立式結構符合真實的數控電氣安裝環境，器件布局與實際機床一致，可以更貼合實際崗位要求進行技能訓練。
具有數控銑床智能考核係統功能：
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
u 控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離， 避免複雜連線幹擾控製器，係統更加可靠。
u 驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
u 手持移動控製終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對 話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
u 手持移動控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控製終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
u 可通過 PC機或平板電腦 控製終端進行實訓考核，也可通過手持移動控製終端進行實訓考核，教師與 學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與學員設故與排故界麵原理圖與設備麵板原理圖完全一致)
u 可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
u 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
u 用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統 組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
三、技術性能
1．輸入電源：三相四線AC380V±10%  50Hz
2．裝置容量：≤8kVA
3、故障考核：8項（智能型）
4．外形尺寸：800mm×600mm×1800mm（電氣控製單元）
四、產品結構和組成

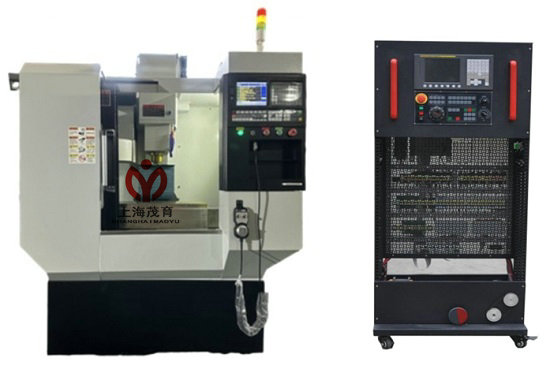

1．係統由機床實訓櫃、實物高速數控加工中心等組成。
2．機床實訓櫃采用鐵質亞光密紋噴塑結構，正麵裝有數控係統和操作麵板，背麵為機床電氣櫃，櫃內器件布局與實際機床廠的模式一致。電氣櫃內的電氣安裝板為多功能網孔板，上麵裝有伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣櫃底部還設有變壓器和接地端子等。
3．係統采用三相四線AC380V交流電源供電，並設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異常或出現短路情況時自動動作，保護人身和設備安全。
4．X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等功能，主軸由伺服電機驅動。
5．實物高速數控加工中心由床身、主軸箱、進給傳動係統和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行銑削加工。通過對數控加工中心的拆裝訓練，學員可掌握數控加工中心水平度、平行度和垂直度的調整方法等，同時學會百分表、直角尺、遊標卡尺等工量具的使用方法和機床機械精度的測量方法。
1）床身、主軸箱等均采用鑄件結構，鑄件經過時效處理、表麵機加工和鏟刮工藝等，確保機床精度穩定。
2）主軸箱由箱體、主軸、主軸電機、同步帶等組成，可進行主軸箱的裝配與調整、整體式主軸的裝配、主軸電機的安裝與調整等技能訓練。主軸與主軸電機采用多楔帶聯接，且具有張緊力結構，可進行張緊力調整。
3）X、Y、Z軸進給傳動係統由滾珠絲杠螺母副、方形直線導軌、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
4）可選配主軸芯棒等機床檢具，可進行數控加工中心幾何精度檢測方麵的訓練。
5）輔助裝置由潤滑係統等組成。
五、機床主要參數：

技術名稱	技術參數
工作台尺寸	700×300mm
X軸行程	400mm
Y軸行程	300mm
Z軸行程	400mm
X/Y/Z向最高快移速度	6m/min
X/Y/Z向進給速度	1～5000mm/min（根據材料決定）
伺服主軸最高轉速	6000rpm
刀柄形式	BT30
刀庫形式/數目	鬥笠式12把  （加工中心）
進給速度	5000mm/min
T形槽寬	4×14mm
T形槽間距	60mm
主軸端部到工作台距離	80-480mm
主軸中心至立柱距離	339mm
工作台最大承重	150kg
重複定位精度	±0.0075mm
定位精度	±0.01mm
主軸電機	(3.7/5.5kw/30min)
氣源壓力	5-7kgf/cm2

六、實訓項目
1．電路設計、設備安裝和電路連接
（1）數控係統的安裝、接線
（2）係統啟停控製電路的設計與接線
（3）主軸調速係統的電路設計、伺服主軸電機的安裝與接線
（4）交流伺服驅動係統的電路設計、驅動器、伺服電機的安裝與接線
（5）冷卻控製係統的電路設計、器件安裝與接線
（6）急停控製回路的設計與接線
（7）手搖脈衝發生器的接線
2．機械部件裝配與調整
（1）滾珠絲杠螺母副的裝配與調整
（2）直線導軌副的裝配與調整
（3）X軸上拖板的裝配
（4）整體式主軸的裝配
（5）電機與聯軸器的裝配
（6）潤滑係統的裝配
（7）主軸箱的裝配與調整
3．數控機床的功能調試
（1）數控係統的基本操作
（2）數控係統基本參數的設置與調試
（3）數控係統進給軸參數設置與調試
（4）數控係統主軸參數設置與調試
（5）PLC編程與調試
（6）驅動器參數設置與調試
（7）伺服主軸參數設置與調試
（8）主軸打刀缸換刀等功能部件的調試
（9）鬥笠式刀庫基本設置與調試
（10）數控係統的數據備份
4．機電聯調與故障排除
（1）數控加工中心機電聯調
（2）數控加工中心故障診斷與排除
5．數控加工中心幾何精度檢測
6．數控加工中心的程序編製與加工
（1）數控加工中心編程
（2）數控加工中心加工
7．數控機床的保養和維護
七、配套教學資源
一、理論考核軟件（具有軟件著作權）
理論考核軟件是一款專為教育機構和培訓中心設計的智能化考核工具，旨在提升學習效率和考核管理的便捷性。係統采用了Docker、LNMP、Rust等先進技術，實現了對Windows、macOS、Linux多平台的支持，確保用戶在不同操作係統下都能流暢使用。該軟件支持多端操作，包括手機端和PC端，用戶可以通過賬號密碼登錄，輕鬆進行設備識別、答題選擇和答卷提交等操作。手機端支持二維掃碼，快速展示設備信息並進入答題環節，用戶可根據自身水平選擇初級、中級或高級難度。答題過程中，係統會根據題型（問答、單選、多選、判斷）自動調整答題界麵，答題後即時反饋結果，提升學習體驗。老師可以根據教學需求增減編輯試題內容。
後台管理功能強大，支持設備管理、題目管理、答卷管理和學生管理。管理員可以輕鬆編輯設備信息、生成二維碼、分類管理題庫，並根據不同難度設置問卷。答卷管理模塊支持自動評分和手動評審，確保考核結果的準確性。學生管理模塊則方便管理員對班級和學生信息進行增刪改查，提升管理效率。
理論考核軟件不僅簡化了考核流程，還通過智能化的管理功能和跨平台的技術支持，幫助教育機構實現高效、精準的考核管理，是現代化教育的得力助手。
試題數量不少於300條，試題內容廣泛，涉及數控機床專業人員持證上崗考試題庫、理論與實踐等。
二、具體功能如下：
1、答題端
（1）通用模塊：通過賬號或密碼登錄；用戶可以重置密碼；退出當前登錄；
（2）手機端：
設備識別答題選擇：二維掃碼、展示設備名稱、設備說明等信息；在頁麵的最後進入答題環節，可以選擇答題難度：初級、中級、高級；按設備管理中的問卷按序列表題目，一頁顯示一題，回答完成進入下一題。頁麵內容如下：題型（問答、單選、多選、判斷）、題目、分值、答題區、題型為問答時，顯示問答輸入框，題型為單選時，列出選項，各選擇、隻可選擇一個題型為單選時，列出選項，各選擇可選擇多個題型為判斷時，列出選項，各選擇、隻可選擇一個答題後非問答題直接後出答題結果；
提交答卷：如答卷有時間限製，時間到達時，自動提交答卷，未答內容不可繼續填寫；
如問卷所有題型無問答類型時，係統直接出得分。如問卷所有題型有問答類型時，問卷需要後台評審答題是否正確並給出最終得分；
用戶中心：我的信息；班級：班級編號、班級名稱；學生：學生編號、學生名稱；我的答卷；
答卷列表：答卷名稱、答卷難度等級、答卷詳審狀態、答卷得分；答卷詳情：答卷內容、得分情況、正確答案等；
（3）PC端：
設備列表展示頁麵：展示所有設備列表，由設備圖片、設備編號、設備名稱、設備地址等組成；
設備詳情展示頁麵：展示選擇查看的設備詳情信息，由設備圖片、設備編號、設備名稱、設備地址等信息。在頁麵的最後進入答題環節，可以選擇答題難度：初級、中級、高級；
答題選擇：按設備管理中的問卷按序列表題目，一頁顯示一題，回答完成進入下一題。頁麵內容如下：題型（問答、單選、多選、判斷）、題目、分值、答題區、題型為問答時，顯示問答輸入框，題型為單選時，列出選項，各選擇、隻可選擇一個；題型為單選時，列出選項，各選擇、可選擇多個；題型為判斷時，列出選項，各選擇、隻可選擇一個；
答題後非問答題直接後出答題結果；
用戶中心：我的信息；班級：班級編號、班級名稱；學生：學生編號、學生名稱；
我的答卷、答卷列表：答卷名稱、答卷難度等級、答卷詳審狀態、答卷得分；答卷詳情：答卷內容、得分情況、正確答案等；
2、後台管理（服務器端）
（1）通用模塊：通過賬號或密碼登錄；用戶可以重置密碼；退出當前登錄；
（2）設備管理：
設備列表：按設備編號、設備名稱過濾查詢；
設備編輯：功能：設備新增、修改、刪除、查看；內容：設備編號、設備名稱、設備地址、設備介紹、設備狀態、設備二維碼；
二維碼下載：生成設備專屬二維碼、提供下載、方便用戶打印張貼；
問卷編輯：按初級、中級、高級分類；按題目分類索引題目；給每個題目標注分值（默認使用題目分值，可修改；同一問卷下相同題目檢查與提醒、問卷用時設置（不設置，不限製學生答題時間）；
（3）題目管理：
題目分類列表：知識分類管理題庫，按名稱過濾查詢；
題庫分類編輯：功能：題庫分類新增、修改、刪除、查看；內容：分類名稱、分類說明；
題目列表：按題目分類、題型、題目內容過濾查詢；
題目編輯：功能：題目新增、修改、刪除、查看；內容：題目內容、題型（問答、單選、多選、判斷）、標準答案、分值、題型說明、歸屬分類（可在多個分類下）；
（4）答卷管理：
答卷列表：按班級、學生、設備過濾查詢；
答卷詳情：功能：查看、評分、歸檔；內容：班級信息、學生信息、答卷等級、答卷內容、標準答案、得分情況；
歸檔列表：按班級、學生、設備過濾查詢；功能：查看；內容：班級信息、學生信息、答卷等級、答卷內容、標準答案、得分情況；
（5）學生管理：
班級列表：按班級編號、班級名稱過濾查詢；
班級編輯：功能：班級新增、修改、刪除、查看；內容：班級編號、班級名稱、班級學生；
學生列表：按學生編號、學生名稱過濾查詢；
學生編輯：功能：學生新增、修改、刪除、查看；內容：學生編號、學生名稱；

---
