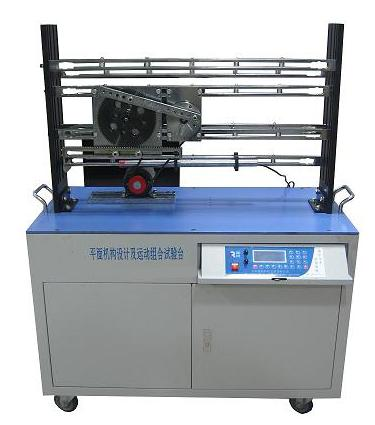

2025-11-27 09:01一、平麵機構創意組合測試分析實驗台概述：本實驗台是為高等院校本、專科學生進行機構運動方案創新設計，培養學生綜合設計能力和實踐動手能力而研製的實驗項目集成度比較高的新型綜合實驗設備。該實驗台設計精巧，構件尺寸精度較高，結構穩定，機構運動測試數據可靠，使學生能較好完成從機構運動方案創新設計，機構的拚裝、機構運動參數的測試分析全部實驗過程。該實驗係統配有運動分析綜合測試軟件，可顯示機構運動參數（位移、速度、加速度）的適時變化曲線。
二、功能與特點：
1、實驗台由平台、機架、電動機、傳動部件、杆、間隙輪、齒輪、齒條、棘輪、槽輪、凸輪等基本構件組成。
2、實驗台機架高度及杆長均可調節，用於組裝機構的零件通用性好，種類少，模塊化設計，提高了機構方案拚裝效率，方便學生實驗操作和教師對實驗台的管理。
3、實驗台配有數據檢測儀與計算機相連，測試數據精度高，速度快、穩定性好。
三、實驗內容：
1、機構係統創新拚裝設計實驗：可靈活拚裝13種以上以上各種平麵傳動機構，拚裝的機構能保證配合精度；
2、平麵機構運動參數測試的分析實驗：可測定各種平麵機構活動構件的位移、速度和加速度，並通過計算機顯示運動曲線；通過對構件運動曲線的分析可了解機構運動規律及機構運動狀況，進而對機構進行重新設計與裝配調整。
3、機構傳動係統虛擬設計與仿真分析實驗：利用本實驗台提供的軟件平台對機構運動進行虛擬設計和運動仿真，除該軟件提供的內容以外，使用者可自己進行運動數據處理和平共處11級杆組機構的虛擬設計；
4、課外活動中的機構創新實驗：利用該機械平台使用者可自行設計增添構件拚裝新的機構，以及進行杆組虛擬設計與運動仿真實驗。
推薦拚裝的機構種類
四、主要技術參數:
1.驅動電機功率125W
2.工作轉速:0-200rpm
3.直線位移傳感器
4.光柵角位移傳感器
5.外型尺寸：1260x660x960mm
6.重量：85kg
五、可拚裝的機構種類：
1.齒輪-導杆-搖杆機構
2.齒輪-導杆-搖杆機構A
3.齒輪-曲柄搖杆機構
4.齒輪-連杆-偏心滑塊機構
5.齒輪-連杆-對心滑塊機構
6.齒輪-連杆-對心滑塊機構
7.齒輪-導杆-偏心滑塊機構
8.凸輪機構
9.槽輪機構
10.棘輪機構
11.鏈-齒輪機構
12.齒輪-齒條機構
13.不完全齒輪機構
