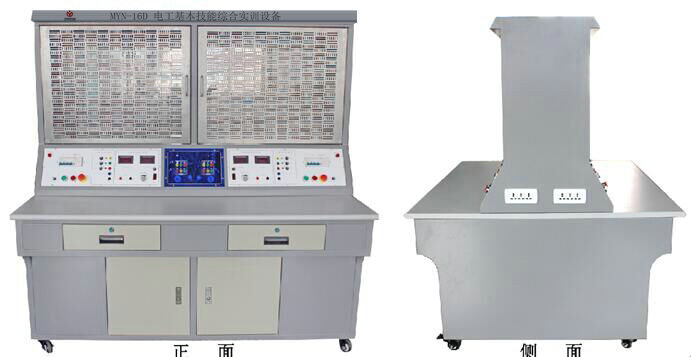

電工基本技能綜合實訓設備,電工基本技能綜合實訓裝置

一、電工基本技能綜合實訓設備-技術參數：
1) 工作電源：三相五線 380V±5％ 50Hz
2) 安全保護：漏電保護（動作電流≤30mA）過流保護，熔斷器保護
3）實訓台為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不幹擾。
4）外形尺寸：1600×700×1650mm。
二、產品結構
1、桌身部分：采用優質鋼板做骨架，經過機械加工成型，外表麵噴塗環氧聚塑，整機既堅固耐用，又美觀大方。
2桌麵部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截麵封邊，中間櫃子帶門。桌麵具有耐磨、耐熱、耐汙、耐煙灼、耐火、抗靜電及易清潔等特點。
3、實訓屏部分：整體采用鋼木式結構。優質鋼材做骨架，外表麵噴塗環氧聚塑。集成配備了各類電源。操作麵板文字符號采用現代彩色噴描技術處理，使麵板標識清晰且經久耐用。實訓屏配置有測量儀表及三相異步電機，可進行相應參數的測量及三相拖動電路的實訓。
4、多功能網板部分：多功能網孔板采用"門框式"設計，主體采用2mm厚的不鏽鋼板加工成型，網孔采用改進型"橫二豎六"橢圓長孔加工。
5、每工位一路直流穩壓電源：電壓0-30V，電流2A，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5Mv。
三、參考實訓項目
電工布線工藝實訓
兩個開關控製一盞燈線路訓練
聲控開關控製白熾電路訓練
二地控製一盞燈電路訓練
三地控製一盞燈電路訓練
日光燈線路接線訓練
室內照明電路安裝訓練
配電板安裝訓練
交流負載電功率的測量
三相異步電動機直接啟動控製
三相異步電動機接觸器點動控製線路
三相異步電動機接觸器自鎖控製線路
三相異步電動機Y/△自動控製線路
用倒順開關控製三相異步電動機正反轉線路
接觸器聯鎖的正反轉控製線路
按鈕聯鎖的三相異步電動機正反轉控製線路
雙重聯鎖的三相異步電動機正反轉控製線路
三相異步電動機多地控製
工作台自動往返控製線路
三相異步電動機串電阻降壓啟動控製線路
三相異步電動機能耗製動控製線路
四、產品配置清單

序號	物料名稱	型號	單位	數量
1	電工基本技能綜合實訓電源屏	MYN-16D	台	1
2	鋼製實訓桌	MYN-16D	張	1
3	按鈕開關(控製按鈕)	2H	個	8
4	行程開關	LX19-001	個	16
5	漏電斷路器	DZ47E-63	個	4
6	輔助觸頭	F4-22	個	16
7	交流接觸器	CJX-0910	個	20
8	熱過載繼電器	JR36-20	個	8
9	中間繼電器	JZ7-44	個	4
10	時間繼電器	ST3P	個	8
11	時間繼電器座	JSZ3	個	8
12	熔斷器座	RT14-20	個	20
13	熔體	RO15-2	個	8
14	熔體	RO15-10	個	12
15	可調管式線饒電阻	75Ω	個	12
16	啟動電容(電力電容)	4uF	個	4
17	橋堆	KBPC35	個	4
18	二極管	5408	個	4
19	漏電開關盒	PZ30	個	4
20	漏電斷路器	DZ47E-63	個	4
21	電源插座	86型	個	8
22	單極開關	86型	個	8
23	蓋板	86型	個	4
24	插座底盒	86型	個	12
25	燈座	E27	個	16
26	插口燈泡	30W	個	4
27	螺口燈泡	30W	個	12
28	彎頭	DN20	個	4
29	線管三通	DN20	個	4
30	管卡	DN20	個	24
31	活接	DN20	個	12
32	通用導軌	C45	付	2
33	I型六角螺母	Φ4	個	140
34	平介(墊片)	Φ5	個	164
35	十字槽盤頭螺釘	Φ4	個	124
36	十字槽盤頭螺釘	Φ4	個	40
37	線管	DN20	條	1
38	線槽	5050	條	2
39	工具箱	14.5寸	個	4
40	實訓考核指導說明書		本	4
41	大圓頭(扁頭)自攻絲	Φ4	個	12
