維修電工電氣控製技能實訓考核裝置,維修電工實訓台
2026-01-13 14:11
維修電工電氣控製技能實訓考核裝置，維修電工實訓台初級維修電工職業標準
（1）經本職業初級正規培訓達規定標準學時數，並取得畢（結）業證書。
（2）在本職業連續見習工作 3 年以上。
（3）本職業學徒期滿。
設備運行安全知識：
（1）對於已經出現故障的電氣設備、裝置及線路，不應繼續使用，以免事故擴大，必須及時進行檢修。
（2）必須嚴格按照設備操作規程進行操作，接通電源時必須先合隔離開關，再合負荷開關；斷開電源時，應先切斷負荷開關，再切斷隔離開關。
（3）當需要切斷故障區域電源時，要盡量縮小停電範圍。有分路開關的，要盡量切斷故障區域的分路開關，盡量避免越級切斷電源。
（4）電氣設備一般都不能受潮，要有防止雨雪、水氣侵襲的措施。電氣設備在運行時會發熱，因此必須保持良好的通風條件，有的還要有防火措施。有裸露帶電的設備，特別是高壓電氣設備要有防止小動物進入造成短路事故的措施。
（5）所有電氣設備的金屬外殼，都應有可靠的保護接地措施。凡有可能被雷擊的電氣設備，都要安裝防雷設施。
操作規程：
1、檢修電器設備前，必須空戴好規定的防護用品，並檢查工具和防護用具是否合格可靠。
2、任何電器設備（包括停用電器設備）未經驗電，一律視為有電，不準用手觸及。
3、電氣設備檢修，一律按操作規程進行，先切斷該設備總電源，掛上警告牌，驗明無電後，方可進行工作。
4、檢修配變設備動力幹線必須嚴格執行操作規程和工作命令，在特殊情況下（指帶電）須取得領導同意後，方可進行工作。
5、電氣設備、金屬外殼，一律應有保護接地，接地應符合規定。
6、各種電器設備和電熱設備、開關、變壓器及分路開關箱等周圍禁止堆放易燃物品和加工零件。
7、電器設備安裝檢修後，須經檢驗合格後方可投入運行。
8、使用手電鑽，一律戴橡皮手套，穿絕緣鞋或使用安全變壓器，否則不準使用。
9、檢修移動燈具，一律使用36伏以下安全行燈，鍋爐、管道檢修和潮濕工作場所應用12伏安全行燈。
10、單相、三相閘刀嚴禁帶電負荷操作。
11、凡車間電器施工、檢修與中配站取得聯係的情況下，由專人辦理停送手續。
12、三股三色、四股四色皮線一律以黑色作為接地保護線。

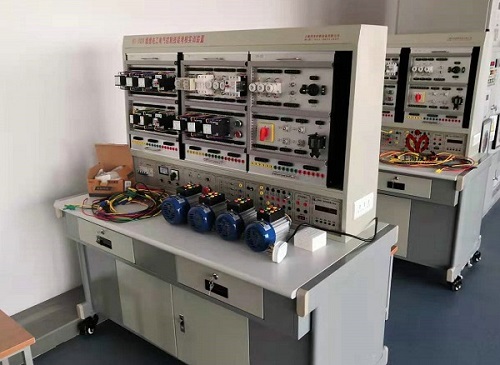

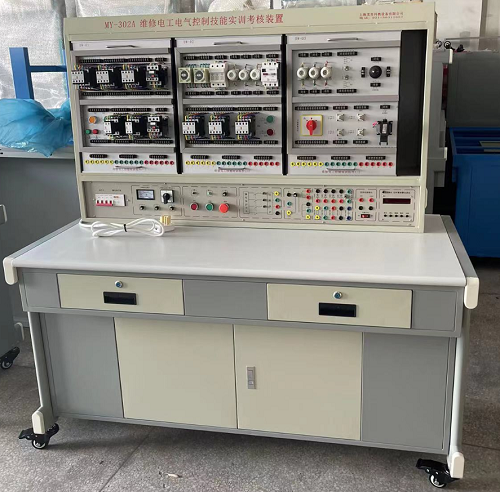

MY-302A 維修電工電氣控製技能實訓考核裝置
維修電工電氣控製技能實訓考核裝置-是根據勞動和社會保障部頒發的維修電工初、中級技能考核內容所列出的電氣控製線路而研發的實訓裝置，通過本實訓裝置的實訓操作，能快速掌握該課程的實際應用技術與操作技能，本裝置不僅可供學生進行技能實訓，也是大中專院校、技校、職校及勞動職業技能鑒定部門初級、中級維修電工技能考核的理想設備。
二、-裝置特點：
1、電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2、操作台隻需三相四線的交流電源，即可投入使用；
3、技能培訓用的控製線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動係統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4、繼電接觸控製線路實訓所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行
接線，有利於保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5、接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7、控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8、實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
9、裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由於接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行並節約了實訓的成本。
三、-技術性能：
1、輸入電壓：三相五線製380V±10% 50Hz
2、工作環境：環境溫度範圍-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1300×700×1600mm
四、-實訓裝置配備：
（一）MY02電源控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。
主控功能板配備資源：
1、三相四線電源輸入，經漏電保護器，總開關後,通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；
2、控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；
3、定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準；
4、智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5、交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；
6、4隻5408二極管，用於能耗製動的整流電路；
7、三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
（二）實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可用於放置掛件和實訓物品。
五、實訓項目：
1、電氣控製線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便於擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性、科學性。
2、操作台隻需三相四線的交流電源，即可投入使用；
3、技能培訓用的控製線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動係統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4、繼電接觸控製線路實訓所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行
接線，有利於保護元器件；實訓時通過線槽走線，進行工藝布線訓練；
5、接觸器和熱繼電器等電氣元件均采用國內外知名品牌，保證設備的品質、性能；
6、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，當實訓時發生誤操作或因接線錯誤而造成短路時，裝置能自動保護，避免燒毀保險絲和損壞電器，保障實訓順利進行；
7、控製屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準；
8、實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線，安全快捷；
9、裝置上設有三相電源輸出短路軟截止保護功能，防止了學生實訓時由於接線錯誤或誤操作而發生短路損壞元器件，同時能保障實訓順利進行並節約了實訓的成本。
三、-技術性能：
1、輸入電壓：三相五線製380V±10% 50Hz
2、工作環境：環境溫度範圍-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1300×700×1600mm
四、-實訓裝置配備：
（一）MY02電源控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。
主控功能板配備資源：
1、三相四線電源輸入，經漏電保護器，總開關後,通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；
2、控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；
3、定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準；
4、智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5、交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；
6、4隻5408二極管，用於能耗製動的整流電路；
7、三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
（二）實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可用於放置掛件和實訓物品。
五、實訓項目：
|
1.單相啟動停止控製電路 2.異步電動機點動控製電路 3.異步電動機兩地控製電路 4.異步電動機聯鎖正反轉控製電路 5.雙重聯鎖控製電路 6.自動順序控製電路 7.手動順序啟動 8.異步電動機星、三角控製電路 9.異步電動機能耗製動控製電路 10.按鈕聯鎖的三相異步電動機正反轉控製線路 11.接觸器聯鎖的三相異步電動機正反轉控製線路 12.雙重聯鎖的三相異步電動機正反轉控製線路 13.單向減壓啟動及反接製動控製線路 14.異步電動機反接製動控製電路 15.自動往返控製線路 |
16.正反轉點動、啟動控製電路 17.帶有點動的自動往返控製電路 18.異步電動機自鎖控製電路 19.異步電動機單相點動、啟動控製電路 20.三相異步電動機定子串電阻減壓啟動手動控製線路 21.三相異步電動機定子串電阻減壓啟動自動控製線路 22.接觸器控製雙速電動機的控製線路 23.時間繼電器控製雙速電機的控製線路 24.C620-1型車床控製電路 25.電動葫蘆控製電路 26.Y3150型滾齒機控製電路 27.電動葫蘆電路 28.Z3040搖臂鑽床電路 29.CA6140車床電路 |
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等，所有器件均采用國內外知名品牌。各種實訓元器件的接線都在接線端子排上進行接線，避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗，通過走線槽走線，進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線，安全快捷。
1．MY-01維修電工實訓組件（一）
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等。
2．MY-02維修電工實訓組件（二）
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3．MY-03維修電工實訓組件（三）
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4.三相鼠籠式電動機380V/Y
5.三相鼠籠式電動機380V/Y（帶速度繼電器）
6.雙速異步電動機380V/YY/△
7.三相鼠籠式電動機380V/△
1．MY-01維修電工實訓組件（一）
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等。
2．MY-02維修電工實訓組件（二）
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3．MY-03維修電工實訓組件（三）
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4.三相鼠籠式電動機380V/Y
5.三相鼠籠式電動機380V/Y（帶速度繼電器）
6.雙速異步電動機380V/YY/△
7.三相鼠籠式電動機380V/△
