工廠供電綜合自動化實訓係統,工廠供電綜合實訓裝置
2026-01-27 14:59
工廠供電綜合自動化實訓係統-產品概述：
本係統是結合工廠供電係統的實際應用和發展而設計的綜合型實訓裝置。對現代化工廠及大型企業供電負荷密度大，供電方式複雜，可靠性要求高，電能質量要求嚴格，還要求考慮更高的靈活性，以適應供電負荷不斷增加和供電網絡升級的需要。針對這種情況，將綜合自動化技術融入到工廠供電係統中已成為一種必然趨勢和發展方向，工廠供電綜合自動化實訓裝置是依據高職高專《工廠電器與供電》、《電氣設備及運行維護》、《供配電技術》、《供用電網絡繼電保護》、《配電係統自動化》和《配電網自動化技術》等課程的實訓教學要求。
二、係統特點：
1、全麵性：清楚地反映典型工廠供電係統的一次和二次部分，綜合采用多種工廠供電實際應用的電氣設備。能夠實現工廠供電係統的受電、輸送、分配、控製、保護等實踐技能訓練要求；
2、先進性：綜合微機繼電保護、電量計量、PLC和工控組態等微機職能檢測控製的相關技術，采用分層分布式控製方式，組建成集控製、保護、測量和信號為一體的綜合自動化實驗平台；
3、實用性：係統結構清晰，運行靈活，操作可靠。
三、技術性能：
1、輸入電源：三相四線 AC380V±10% 50±2%Hz；
2、整機容量：≤3kVA；
3、實訓台:采用鐵質亞光密紋噴塑，鋁質麵板；
4、RS-485和以太網兩種通訊接口；標準MODBUS通訊協議；
5、微機保護裝置測量元件精度：刻度誤差：不大於1%；測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01Hz；P、Q、COSΦ；0.5級；通訊分辨率：不大於1ms。

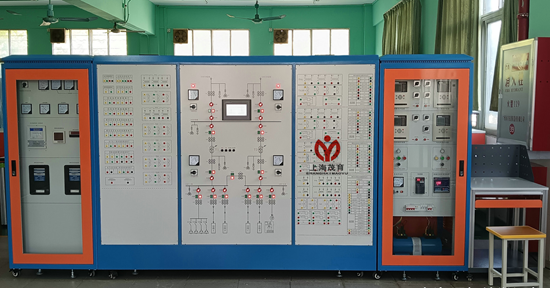

6、實訓係統由供配電係統主接線模擬屏、計量櫃、控製櫃、監控軟件等四部分構成。
7、實訓係統能模擬中型工廠的供配電係統，采用控製屏結構，一次主接線印於鋁麵板上。由35 kV，10kV，兩個不同的電壓等級構成 ，整個係統有兩路35kV進線，其中一路正常供電，另一路作為備用，通過備自投自動切換;35kV母線出線有兩路分支，一路送其他分廠，一路經總降變降壓為10kV母線的進線電源1供本地使用；為了保證供電可靠性，另加一路電源作為10kV母線的進線電源2。進線電源1和進線電源2互為暗備用，分別給10kVⅠ段母線和10kVⅡ段母線供電，兩者也可通過備自投自動切換。為了保證一次線路供電的可靠性，配置了微機備自投，微機線路和微機變壓器保護；為了保證高壓電動機的穩定運行，配置了高壓電動機保護；為了提高用電質量，配置了無功補償裝置；為了實現自動化控製，配置了PC機和PLC控製器，實現了整個係統的“四遙”功能。
8、計量櫃包括：三隻指針式交流電壓表（精度1.0級，量程：0～500V）；三隻指針式交流電流表（精度1.0級，量程：0～5A）；指針式三相有功功率表和三相無功功率表各一隻；電子式有功無功組合電能表（1隻）：測量電流：0.2級；母線電壓：0.2級；輸出精度：0.2級；頻率：0.01HZ；P、Q、COSΦ；0.5級；通訊分辨率：不大於1ms；三相智能采集模塊（3隻）：測量精度：電流、電壓0.2％，其他電量0.5％；帶RS-485通信接口；數字式電秒表（1隻）：測量範圍0.0001S-9999.9S，測量誤差≤±5×10-5×量程±1個尾數字，有連續和觸動兩種功能。適應空觸點或5V-250V正極性電信號。連續性手動複零，觸動性即可手動複零，也可隨測量信號自動複零。
9、控製櫃包括：
1）微機線路保護裝置（1隻）：具有三段式過流保護，低壓閉鎖電流保護，單相接地保護，反時限過流保護，過電流前加速，過電流後加速，重合閘等功能；
2）微機電動機保護裝置（1隻）：具有電流速斷，過電流，電流反時限，零序過流保護，負序電流保護和低電壓保護等功能；
3）微機變壓器保護裝置（1隻）：具有電流速斷，過電流，電流反時限，零序過流保護，負序電流保護和低電壓保護等功能；
4）微機無功補償裝置（1隻）：能自動追蹤電網功率因數並控製電容器組的投切，具有手動和自動投切功能。根據變壓器的無功功率進行分相補償，電容器組循環工作，使每組電容器均勻投運，從而減少電能損耗和電壓損失，提高設備的使用效率；
5）微機備自投裝置（1隻）：有進線備投和母聯備投方式可選 ，當主進線電源模擬故障失電後，備自投裝置能自動地將備用進線電源投到工作母線上，以此保證連接在工作母線上的負荷仍能正常工作，提高供電的可靠性和穩定性。同時具有自適應功能，當檢測到主進線電源恢複時，自動斷開備用進線斷路器，延時閉合主進線，實現主進線電壓恢複時自動切換後投入過程；同時要求所有的微機保護裝置均采用TI公司的高性能DSP作為控製核心芯片，采集外部係統的電流、電壓以及輸入輸出開關量，並送液晶顯示。具有故障錄波功能，可顯示故障波形。
10、上位機得監控軟件：監控主機與現場智能設備采用RS485總線，Modbus-RTU協議構建底層監控網絡。主要實現以下功能：1、對供配電一次係統進行組態，實時顯示主接線的變化；2、實時采集、顯示、存儲各類電量參數；3、對采集的各種電量量可生成實時和曆史曲線和報表，以利於實驗者比較、分析實驗數據；4、監視各斷路器位置、保護動作出口狀態；能夠控製輸電線路斷路器的跳/合閘；5、根據采集的母線電量實現對電壓、無功的自動調整；6、實現數據的遠程上傳和下載功能。
11、PLC采用西門子PLC主機。
12、觸摸屏采用昆侖通泰7吋彩色觸摸屏
四、實訓項目：
1、工廠供電電氣接線圖的認知：
(1) 工廠供電一次電氣接線模擬圖的認知
(2) 工廠供電二次控製回路接線及信號回路實訓
(3) 電壓和電流互感器的接線方法
(4) 工廠供電倒閘操作
2、工廠自動裝置實訓：
(1) 備投投入條件測試
(2) 進線備投（明備用）及自適應
(3) 母聯備投（暗備用）及自適應
(4) 無功補償裝置認知
(5) 手動/自動功率因數補償
(6) 線路無功控製
(7) VQC電壓無功控製
3、工廠高壓線路的微機繼電保護：
(1) 模擬係統正常、最大、最小運行方式
(2) 模擬係統短路
(3) 電秒表的正確操作
(4) 微機線路保護裝置參數整定操作
(5) 線路無時限電流速斷保護
(6) 線路帶時限電流速斷保護
(7) 線路定時限過電流保護
(8) 線路反時限過電流保護
(9) 線路電流電壓連鎖保護
(10) 線路的接地保護
4、高壓電動機的繼電保護：
(1) 變頻器參數整定操作
(2) 變頻器開環調速
(3) 三相異步電動機的啟動方式
(4) 微機電動機保護裝置參數整定操作
(5) 電動機的速斷保護
(6) 電動機的反時限過流保護
(7) 電動機的低電壓保護
(8) 電動機的接地保護
5、變壓器微機繼電保護：
(1) 變壓器電流速斷保護
(2) 變壓器過電流保護
(3) 變壓器瓦斯保護
(4) 變壓器過負荷保護
6、整體監控及綜合自動化：
(1) SCADA監控
(2) 線路故障定位、報警及切除
(3) 電能曲線分析及報表
