現代電氣控製係統安裝與調試實訓設備,現代電氣控製係統實訓裝置
2026-01-28 09:42
現代電氣控製係統安裝與調試實訓設備-概述
該裝置具有電氣控製係統的電路設計、安裝和布線，傳感器接線與調整、PLC編程、模擬量模塊應用、人機界麵組態、電機驅動（含變頻器及對應電機、伺服驅動器及伺服電機、步進電機及驅動器、繼電控製與保護、溫度控製器、增量型編碼器）參數設定、以及典型機床控製電路故障排除等功能。裝置中多參量實時手工給定（如速度實時變化給定、溫度變化實時給定、距離變化實時給定等），實現了係統控製的實時控製，真實的模擬和反映了工業控製的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力培養設備，通過在該設備上實訓，可使學生職業能力得到大幅度提升。

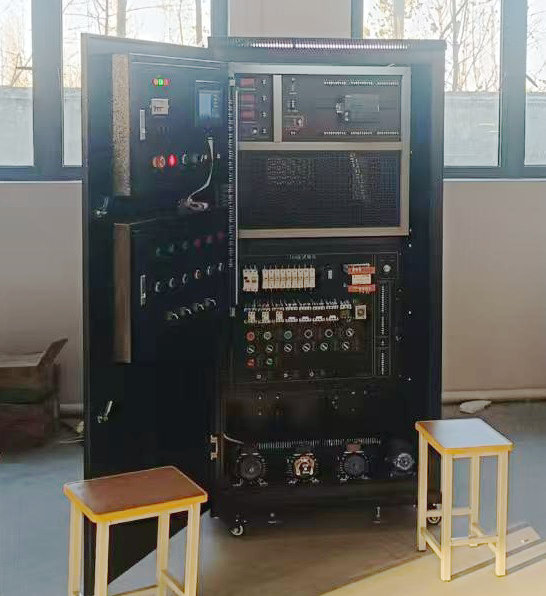

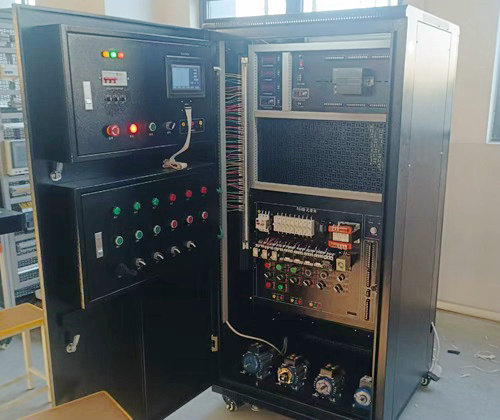

該裝置以標準的配電櫃為主櫃，合理利用櫃體的雙麵空間，科學地布置電器及配套實驗器材，本實用新型的目的在於克服上述現有技術中的不足之處，提供一種占地麵積小、布局合理、結構緊湊、功能齊全，提高考核效率的創新技術方案。該種維修電工教學櫃式實訓考核裝置，包括有櫃架、觀察窗、儀表操作盤、電氣係統、電機機組組成，
二、設備技術指標
1.輸入電壓：三相五線 ～380V±10% 50Hz
2.工作環境：環境溫度範圍為-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m
3.裝置容量：＜1kVA
4.外形尺寸：850mm×800mm×1800mm
5.電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；
6.安全保護：具有漏電保護，安全符合國家標準
三、設備結構功能特點

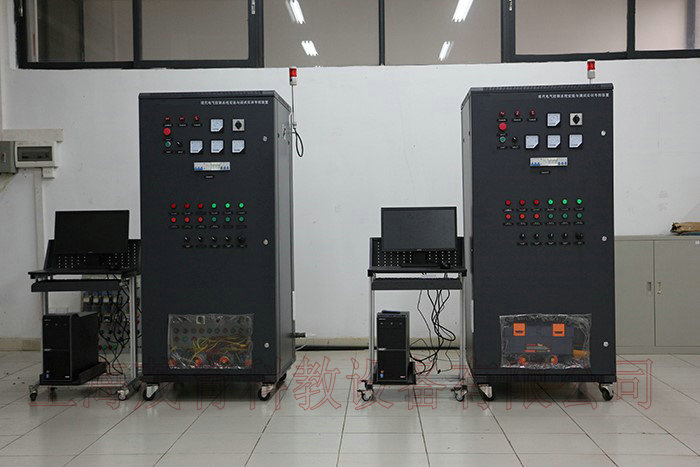

1.本裝置是由控製櫃、受控對象等組成一個完整係統，具有占地麵積小、操作方便、可移動、內部安裝有照明設施、操作麵板,各控製點和通訊接口均（jun1）引出到專用的接線板上，使實訓更加便捷。
2.控製元件（如PLC、變頻器、接觸器等）采用導軌式安裝，實訓時可根據需要進行合理的調整安裝，布線采用工業線槽板前布線方式，設備的進出線采用塑料軟管及接頭與受控對象進行連接，受控對象采用外置方式便於觀察。
3.本裝置采用模塊式結構，擴展性強，選擇不同的配置、調整係統參數，從而實現控製係統需求。
四、本設備可完成的典型實訓項目舉例
1.轉換開關與電壓表連接測量三相電壓
2. 三相電流的測量
3. 電力綜合儀表的使用
4. 三相異步電動機直接起動、停車的控製
5. 接觸器聯鎖的三相交流異步電動機正、反轉控製電路
6. 按鈕聯鎖的三相交流異步電動機正、反轉控製電路
7. 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控製電路
8. 三相交流異步電動機Y-△（手動切換）起動控製電路
9. 三相交流異步電動機Y-△（時間繼電器切換）起動控製電路
10. 定子繞組串聯電阻起動控製電路
11. 三相交流異步電動機能耗製動控製電路
12. 三相交流異步電動機降壓起動及反接製動控製電路
13. 兩台電動機的順序控製電路
14. 電動機的往返行程控製電路
15. 普通車床控製電路
16. 電動葫蘆控製電路
17. 三相交流異步電動機點動、連續轉動的控製電路
18. 兩地控製電路
19. 接觸器控製的雙速電動機調速控製電路
20. 時間繼電器切換的雙速電動機調速控製電路
21. 離心開關配合的反接製動控製
22. 變頻器麵板功能參數設置和操作
23.外部端子點動控製
24.電機多段速度控製
25. 工頻、變頻切換控製
26.基於PLC模擬量方式變頻開環調速控製
27. 基於麵板操作的電機開環調速
28. 基於PLC通信的變頻器開環調速
29. PLC控製電機順序起動
30.觸摸屏的參數設置與編程
31.觸摸屏組態控製三相異步電機點動與自鎖
32.觸摸屏組態控製三相異步電機正反轉
33.觸摸屏組態控製三相異步電機星三角起動
34.觸摸屏組態控製變頻器模擬量調速
35.步進驅動器的參數設置
36.步進電機的控製
37.步進電機的PLC開環控製
38.編碼器的使用
39.基於編碼器的步進電機閉環控製
40.交流伺服驅動器的參數設置
41.交流伺服電機的閉環控製
42.溫度控製器的調試及熱電阻的使用
43.基於熱電阻的PLC溫度控製
44.傳感器的使用
45.基於傳感器的PLC位置控製
46. 多台PLC主、從站通信
47.X62W 銑床電氣控製電路單元常見故障的檢查與排除實訓
48.T68 鏜床電氣控製電路單元常見故障檢查與排除
