電梯控製技術綜合實訓裝置-技術性能要求：
窗體底端
1. 輸入電源：三相五線製AC380V±10% 50Hz；
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；
3 .裝置容量：＜1.5kVA；
1、外形尺寸： 長×寬×高 1450×1160×2400
2、淨 重 量： 160kg
3、載 重 量： 5kg
4、控製方式： PLC控製 （PLC要求：繼電器輸出；輸入輸出點數至少56點；）
可選用的PLC品牌：鬆下、三菱
5、調速方式： 交流變頻調速
6、結構形式： 四層站
7、曳 引 機： 速 比 15:1模數 1.5 (蝸輪減速器)
8、拖動電機： 型號：JW524 電壓：AC220V 50Hz 功率：0.18KW 轉速：1400rpm
7. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
窗體頂端

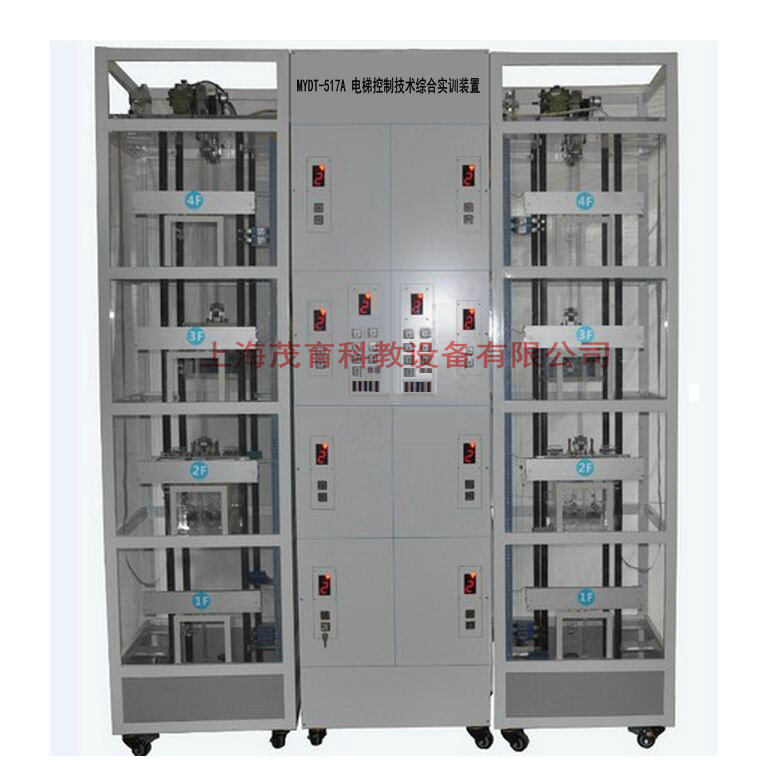

本裝置是在透明電梯模型基礎上經二次研究開發出來的。從外型尺寸上來講，其實就是兩台單台透明仿真教學電梯模型；主要區別在編程及其實功能實現上不一樣，即由兩台單梯的控製線路並聯，進行邏輯控製，共用層站外召喚按鈕，雙聯電梯的運行特點是采用就近的原則。（即假設一台電梯的轎廂在四樓，另一台在三樓，此時如一樓有召喚信號，則三樓的電梯響應召喚信號，四樓的不響應）。
電梯是根據最常見的升降式電梯結構，采用透明有機材料製成，其結構與實際電梯完全相同，且幾乎具備了實際電梯的所有功能。
電梯的電氣控製係統采用可編程控製器 (PLC) 實現邏輯智能控製，交流變頻調速(VVVF) 驅動，其硬件構的組成及功能與實際電梯完全一樣。 具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便於教學等特點。
二、基本結構要求：
1、機房部分：包括曳引機、限速器、電磁製動器；
2、控製櫃部分：總電源、控製電源、PLC可編程控製器、變頻器、 接線板等設備；
3、井道部分：包括導軌、對重裝置、緩衝器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等；
4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；
5、轎廂部分：包括轎廂、安全鉗、導靴、自動開門機、平層裝置、操縱廂、轎廂內指導燈、轎廂照明等。
三、基本功能要求：
A. 超速安全保護係統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸杆合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急製動，通過安全鋼索及連杆機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩衝裝置
緩衝器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或對重蹲底或衝頂時（極限開關保護失效），轎廂或對重撞擊彈簧緩衝器，由緩衝器吸收電梯的能量，從而使轎廂或對重安全減速直至停止。
C. 門安全觸板保護裝置
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯杆，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
D. 門機力矩安全保護裝置
門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，於是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
E、廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉後，門鎖的機械鎖鉤齧合，此時電梯才能啟動運行。
F. 終端極限開關安全保護係統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生衝頂或蹲底時，終端極限開關動作，發出報警信號並切斷控製電路，使轎廂停止運行。
