液壓叉車控製教學實驗裝置,液壓叉車控製教學實驗設備
2026-03-13 10:53

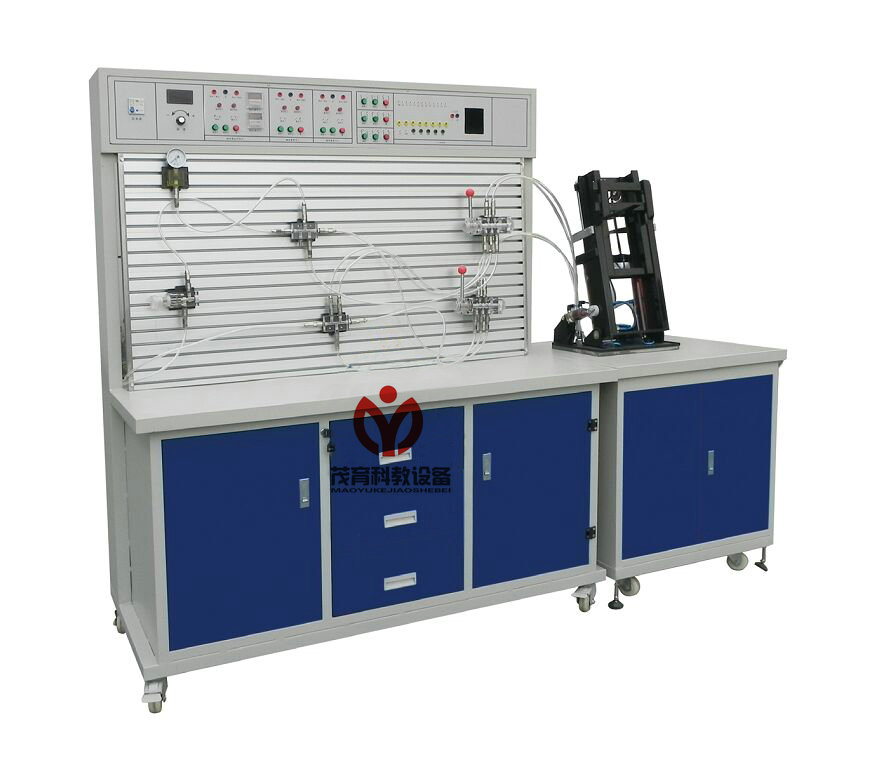

液壓叉車控製教學實驗裝置-主要特點：
1）我公司設計的液壓叉車控製教學實驗台是將液壓叉車的結構原理能夠搬到課堂上學習的一種現代化教學產品，叉車機身采用進口透明有機玻璃製作，耐腐蝕，抗磨性能好，長久不變色，透明直觀，演示效果逼真。
2) 櫃體采用1MM厚的SPCC冷紮板製作，堅固美觀，表麵采用中溫磷化防鏽漆，靜電噴塗。
3) 櫃體裝有四個萬向輪，方便設備的搬運與拆卸.
4）控製方式：（1）繼電器控製，（2）PLC控製使用三菱FX1S－20MR。
二、學習目的：
1) 了解液壓叉車的基本結構
2) 了解液壓叉車的傳動係統
3) 學習液壓叉車的液壓係統
4) 學習液壓叉車的手動控製原理
5) 學習液壓叉車的自動控製原理
三、進行實驗內容：
1、液壓叉車的動作原理
1）上升
2）下降
3）前傾
4）後傾
2、液壓傳動的基本回路實驗
1）用換向閥的換向回路
2）用“O”型機能換向閥的閉鎖回路
3）用液控單向閥的閉鎖回路
4）壓力調定回路
5）二級壓力回路
6）用減壓閥的減壓回路
7）用增壓缸的增壓回路
8）用換向閥的卸載回路
9）進油節流調速回路
10）回油節流調速回路
11）調速齒輪泵調速回路
12）調速齒輪泵和調速閥的複合調速回路
13）流量閥短接的速度換接回路
14）二次進給回路
15）用順序閥的順序動作回路
16）用壓力繼電器的順序動作回路
17）用電器行程開關的順序動作回路
18）用行程閥的順序動作回路
四、基本參數：
1、實驗台外形尺寸：1500×700×1800mm(長×寬×高)
2、演示台外形尺寸:700×700×1330mm(長×寬×高)
3、電源：220V 50Hz(市電)
4、液壓實驗泵站500×350×300mm(長×寬×高)
5、工作電源：AC：220V 永磁調速電機,調速範圍： 0-1500轉/分
6、安全限速範圍：1-1500轉/分 液壓泵工作時離液壓台1.5m遠處噪聲≤58dB
7、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
8、液壓泵工作時離液壓台1.5m遠處噪聲≤58dB。
