填料吸收實驗裝置,填料吸收實驗設備,填料吸收實驗平台
2026-03-20 09:24
（數據采集型）

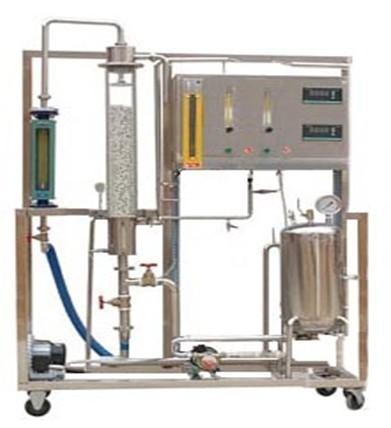

填料吸收實驗裝置,填料吸收實驗設備,填料吸收實驗平台對了解填料吸收塔的結構、流程及操作方法，觀察填料吸收塔的流體力學行為並測定在幹、濕填料狀態下填料層壓降與空塔氣速的關係。測定總傳質係數Kya，並了解其影響因素。
| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 3、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 4、塔主體、冷凝器和儲槽均采用304不鏽鋼製造，工藝精細，製作精良。 5、進料液與塔釜殘液換熱，實現廢熱再利用，體現精餾過程充分利用熱能的工程化概念。 6、手動和自動方式精確控製回流比，可實現全回流和部分回流操作。 7、采用結構上的巧妙設計控製塔釜液位，以避免電加熱器幹燒。 8、整套設備除去特殊材料外均采用工業用304不鏽鋼製造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 9、設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解填料精餾塔及其附屬設備的基本結構，掌握精餾過程的基本操作方法。 2、學會判斷係統達到穩定的方法，掌握測定塔頂、塔釜溶液濃度的實驗方法。 3、掌握回流比的調節方法，研究回流比對精餾塔分離效率的影響。 |
|||
| 設計參數 |
1、常壓操作。 2、上升蒸汽量：2L/h。 3、回流比：4--∞。 4、塔頂濃度≥80% |
|||
| 公用設施 |
1、水：裝置需冷卻水，自來水通過裝置接口及轉子流量計進入塔頂的冷凝器後排出。 2、電：電壓AC220V，功率2.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、實驗物料：乙醇—水，（外配設備：阿貝折光儀、超級恒溫器、乙醇）（用戶自配）。 |
|||
| 主要設備 |

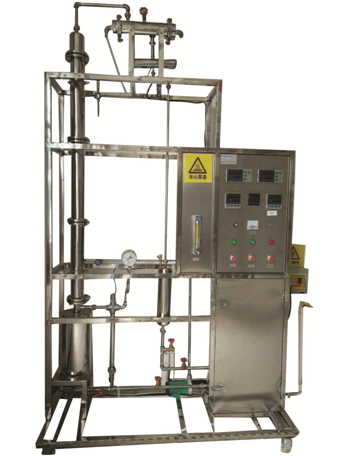

1、304不鏽鋼塔體：φ50×1300mm，可調節進料位置，每段塔節都設有進料口和取樣口，內裝規整的φ3*3拉西環填料。 2、304不鏽鋼再沸器：再沸器直接置於精餾塔下部，采用不鏽鋼製作，內置電加熱管加熱。總加熱功率2000W，可調；分兩組，各1000W，兩組采用先進的溫控儀表自動控製，承擔精餾塔的溫度控製調節。 3、不鏽鋼冷凝器：冷凝器殼體采用304不鏽鋼製作。換熱管采用傳熱效率較高的銅管製作，管徑φ12mm、壁厚1mm，換熱麵積0.028m2。冷凝器下部與精餾塔體直接相連，以減少熱損失。 4、304不鏽鋼進料罐：容積約15L，304不鏽鋼出料罐：容積約5L。 MP-20RM防腐型磁力泵，流量40L/h、揚程2.5m、輸入功率30W，進行連續精餾實驗時可通過加料出口閥、流量計向精餾塔加料。進料量：2.5-25L/h。 溫度傳感器：Pt100鉑電阻，顯示精度0.1℃，插入長度可調整，直徑φ3mm，檢測精餾塔塔底、塔體及塔頂溫度。 5、回流係統：由2個24V電磁閥和時間繼電器控製回流比。 6、熱電偶溫度傳感器 ：0—100℃（8支）。 7、宇電AI704多路溫度顯示儀。 8、宇電AI518溫度控製儀。 9、宇電AI501H回流比控製顯示儀。 10、電器：接觸器、開關、漏電保護空氣開關。 11、304不鏽鋼管路、管件及閥門。 12、304不鏽鋼儀表櫃：測控、電器設備在實驗架上。 13、304不鏽鋼材質框架1600*550*1600mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 進料流量 | 磁力泵 | 轉子流量計 | 手動調節 | |
| 回流比 | 回流比繼電器 | 回流比控製顯示儀 | 手動 | |
| 液體溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 塔釜溫度 | Pt100鉑電阻 | 數字溫度控製儀 | 固態調壓模塊 | |
