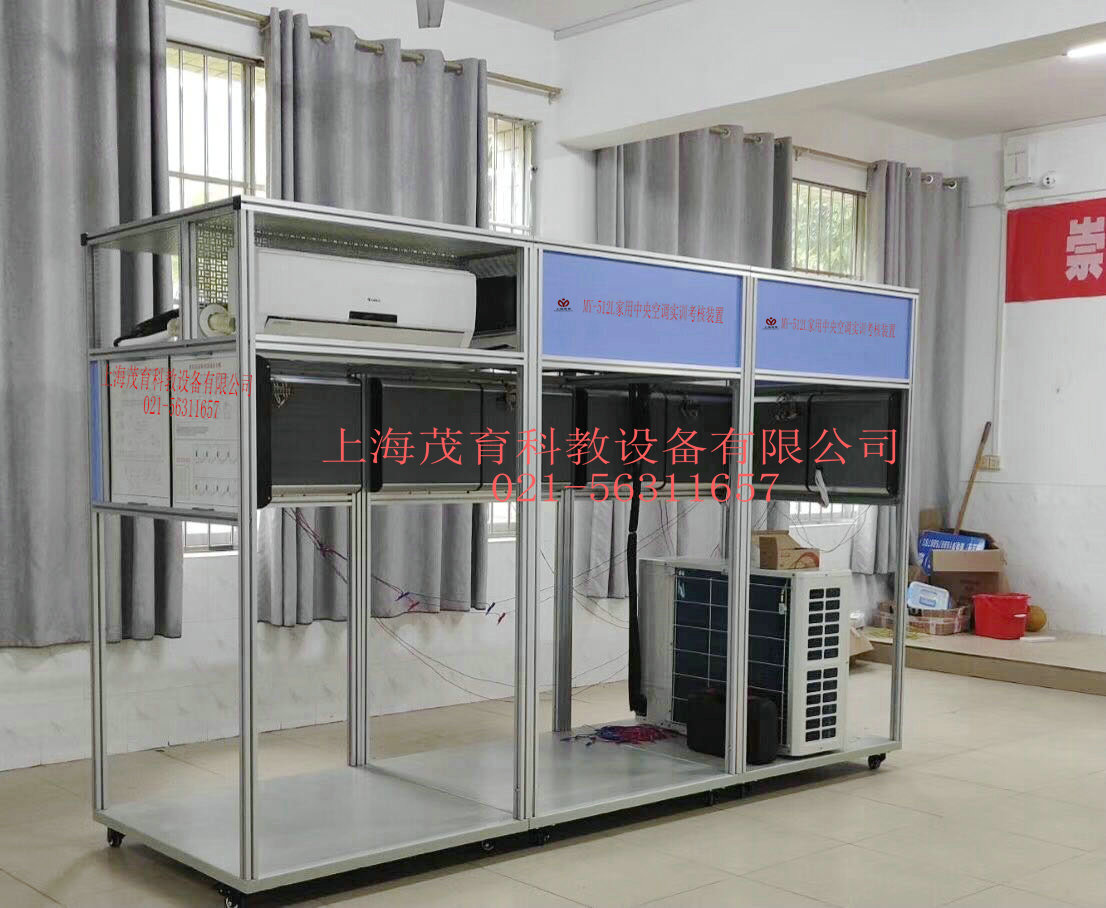

家用中央空調實訓考核裝置,家用中央空調實訓考核設備
2022-07-28 09:01
家用中央空調實訓考核裝置,家用中央空調實訓考核設備,家用中央空調實訓考核台是按照職業教育的教學和實訓要求研發的產品，中央空調實訓設備適合高職院校、職業學校的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。
1、采用真實的家用中央空調為實訓考核對：係統采用國內品牌一拖三機組，其特點為質量優、體積小、壓縮機，數碼容量調節電磁閥通過壓力控製壓縮機從而實現卸/負載的目的。對應不同的終端處理機其通過改變壓縮機卸/負載比率實現從10%-100%範圍內的容量無級調節。實現係統真實性，可塑性。
2、係統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
3、每個終端處理機配置製冷係統流程板、控製電路流程板、溫度表及壓力表，可觀測到機組的全部控製電路。
4、係統的完整性、獨立性：與實際中的家用中央空調，其控製功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控製。
5、操作台隻需交流電源即可投入使用，占地麵積小，節約用房、減少基建投資。
6、裝置直觀展示了家用中央空調的係統結構、工作原理，便於教師的演示講解及學生對課本知識理解掌握。展現了製冷循環係統結構原理以及主要部件的實際物體，其中高壓管路和低壓管路漆成紅、藍兩色，並設有視液鏡可觀察製冷劑狀態。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
7、實訓裝置係統設有模擬故障設置功能，在製冷係統、電氣係統中設置故障。通過具體現象提高學生分析能力，有利於學生將理論用於實際，並培養其實際動手能力。
8、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；並有熱保護器件，對壓縮機進行過熱、過載保護等功能。
二、家用中央空調實訓考核裝置,家用中央空調實訓考核設備,家用中央空調實訓考核台技術參數：
2、係統終端處理機多樣化：采用天井式（嵌入式）、掛壁式、風機盤管三種形式的終端處理機組；讓學生了解室內機組的多樣化的結構形式。
3、每個終端處理機配置製冷係統流程板、控製電路流程板、溫度表及壓力表，可觀測到機組的全部控製電路。
4、係統的完整性、獨立性：與實際中的家用中央空調，其控製功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控製。
5、操作台隻需交流電源即可投入使用，占地麵積小，節約用房、減少基建投資。
6、裝置直觀展示了家用中央空調的係統結構、工作原理，便於教師的演示講解及學生對課本知識理解掌握。展現了製冷循環係統結構原理以及主要部件的實際物體，其中高壓管路和低壓管路漆成紅、藍兩色，並設有視液鏡可觀察製冷劑狀態。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
7、實訓裝置係統設有模擬故障設置功能，在製冷係統、電氣係統中設置故障。通過具體現象提高學生分析能力，有利於學生將理論用於實際，並培養其實際動手能力。
8、設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；並有熱保護器件，對壓縮機進行過熱、過載保護等功能。
二、家用中央空調實訓考核裝置,家用中央空調實訓考核設備,家用中央空調實訓考核台技術參數：
1、輸入電源：單相三線～220V±10% 50Hz
2、工作境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：4000mm×1100mm×2100mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、家用中央空調實訓考核裝置,家用中央空調實訓考核設備,家用中央空調實訓考核台的基本裝備：
2、工作境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：4000mm×1100mm×2100mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、家用中央空調實訓考核裝置,家用中央空調實訓考核設備,家用中央空調實訓考核台的基本裝備：
充分地展示了家用中央空調的結構形式、控製原理、係統不同工況時的參數變化及空調製冷係統流程圖。數碼一拖三機組1套：空調係統采用市場數碼機組，室內機有終端處理機組組成。天井式（嵌入式）1套、掛壁式1套、風機盤管1套組成室內終端機組處理係統；讓學生了解室內機組多樣化的結構形式。每個終端機組處理係統都是相互獨立的。
整個模擬房頂采用1.5MM的網多功能網孔板設計，方便快捷安裝風機盤管、天井式（嵌入式），使用專業家用中央空調專用吊架。掛壁式後安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子：實訓裝置采用移動框架4040鋁型材結構，底部使用3MM的板金折彎，加有四個固定支撐腳，安裝好後可固定位置，防止移動而牽動製冷係統管路。
2、智能溫度控製係統：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成製冷、製熱、停機等功能；顯示工作狀態和便於觀察被空調房間內溫度，操作方便。
3.係統流程圖：工作流程圖板，詳細說明製冷係統流程、監測點溫度、係統壓力、工作狀態指示、係統部件說明。
4、係統測量儀表3套：配備指針式真空壓力表、可測量製內機的工作壓力。
5、.溫渡測量儀表3套：數顯溫度表3套，電壓220V/電阻10K，溫度計-50-120度，用於測量係統工作時的關鍵點溫度，有利於實驗時對係統故障的判斷。
6、電源測量儀表:交流電壓表、交流電流表等組成，測量整機係統的工作電流，電壓。可以判斷空調係統的工作狀態，和製冷劑的多少。
★7、智能考核係統:采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
6.1、 控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離， 避免複雜連線幹擾控製器，係統更加可靠。
6.2、驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
6.3、 手持移動控製終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對 話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
6.4、手持移動控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控製終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
6.5、可通過 PC機或平板電腦 控製終端進行實訓考核，也可通過手持移動控製終端進行實訓考核，教師與 學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與學員設故與排故界麵原理圖與設備麵板原理圖完全一致)
6.6、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
6.7、 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
6.8、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統 組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
7、電源模塊：鋁合金掛箱尺寸：440MM*496MM鐵質麵板，彩色噴繪，分別安裝有電壓表、電流表，管道連接原理圖、電腦故聯機測試端子。
8、主機掛箱：鋁合金掛箱尺寸：440MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，原理電氣接線圖
9、風機盤管控製單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個係統的開啟和關閉，設定有溫度測量單元，可測量係統進管製冷劑的溫度，出口製冷劑的溫度。
10、風機盤管控製電氣原理掛箱: 495MM*496MM鐵質麵板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控製原理，傳感器分布，保護係統.
11、掛壁式控製單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個係統的開啟和關閉，設定有溫度測量單元，可測量係統進管製冷劑的溫度，出口製冷劑的溫度。
12、掛壁式控製電氣原理掛箱: 495MM*496MM鐵質麵板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控製原理，傳感器分布，保護係統.以及掛壁式空調與別的機組的區別。
13、天井式控製單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個係統的開啟和關閉，設定有溫度測量單元，可測量係統進管製冷劑的溫度，出口製冷劑的溫度。
14、天井式控製電氣原理掛箱: 495MM*496MM鐵質麵板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控製原理，傳感器分布，保護係統.以及天井式空調與別的機組的區別。
四、家用中央空調實訓考核裝置,家用中央空調實訓考核設備,家用中央空調實訓考核台實訓項目：
整個模擬房頂采用1.5MM的網多功能網孔板設計，方便快捷安裝風機盤管、天井式（嵌入式），使用專業家用中央空調專用吊架。掛壁式後安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子：實訓裝置采用移動框架4040鋁型材結構，底部使用3MM的板金折彎，加有四個固定支撐腳，安裝好後可固定位置，防止移動而牽動製冷係統管路。
2、智能溫度控製係統：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成製冷、製熱、停機等功能；顯示工作狀態和便於觀察被空調房間內溫度，操作方便。
3.係統流程圖：工作流程圖板，詳細說明製冷係統流程、監測點溫度、係統壓力、工作狀態指示、係統部件說明。
4、係統測量儀表3套：配備指針式真空壓力表、可測量製內機的工作壓力。
5、.溫渡測量儀表3套：數顯溫度表3套，電壓220V/電阻10K，溫度計-50-120度，用於測量係統工作時的關鍵點溫度，有利於實驗時對係統故障的判斷。
6、電源測量儀表:交流電壓表、交流電流表等組成，測量整機係統的工作電流，電壓。可以判斷空調係統的工作狀態，和製冷劑的多少。
★7、智能考核係統:采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
6.1、 控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離， 避免複雜連線幹擾控製器，係統更加可靠。
6.2、驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
6.3、 手持移動控製終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對 話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
6.4、手持移動控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控製終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
6.5、可通過 PC機或平板電腦 控製終端進行實訓考核，也可通過手持移動控製終端進行實訓考核，教師與 學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與學員設故與排故界麵原理圖與設備麵板原理圖完全一致)
6.6、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
6.7、 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
6.8、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統 組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
7、電源模塊：鋁合金掛箱尺寸：440MM*496MM鐵質麵板，彩色噴繪，分別安裝有電壓表、電流表，管道連接原理圖、電腦故聯機測試端子。
8、主機掛箱：鋁合金掛箱尺寸：440MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，原理電氣接線圖
9、風機盤管控製單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個係統的開啟和關閉，設定有溫度測量單元，可測量係統進管製冷劑的溫度，出口製冷劑的溫度。
10、風機盤管控製電氣原理掛箱: 495MM*496MM鐵質麵板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控製原理，傳感器分布，保護係統.
11、掛壁式控製單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個係統的開啟和關閉，設定有溫度測量單元，可測量係統進管製冷劑的溫度，出口製冷劑的溫度。
12、掛壁式控製電氣原理掛箱: 495MM*496MM鐵質麵板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控製原理，傳感器分布，保護係統.以及掛壁式空調與別的機組的區別。
13、天井式控製單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質麵板，彩色噴繪。噴繪有係統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個係統的開啟和關閉，設定有溫度測量單元，可測量係統進管製冷劑的溫度，出口製冷劑的溫度。
14、天井式控製電氣原理掛箱: 495MM*496MM鐵質麵板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控製原理，傳感器分布，保護係統.以及天井式空調與別的機組的區別。
四、家用中央空調實訓考核裝置,家用中央空調實訓考核設備,家用中央空調實訓考核台實訓項目：
初級工
1、室外機組電氣控製原理基礎知識
2、室內機組電氣控製原理基礎知識（三個內機）
3、嵌入式室內機安裝和認識
4、天進機安裝和認識
5、壁掛機/單麵出風安裝和認識
6、家用中央空調熱泵原理分析，和管道布置
7、家用中央空調製冷原理分析，和管道布置
8、中央空調製冷/熱泵工況操作
9、家用中央空調機的安裝和維修
中級工
1、了解數碼節能控製技術
2、電子膨脹閥的控製
3、維修軟件的使用
4、係統故障模擬設置
5、電腦主機和室內機的通信
6、空調故障代碼顯示
7、高壓保護故障處理和代碼顯示
8、外傳感器故障高壓保護故障處理和代碼顯示
9、低壓保護故障處理和代碼顯示
10、主通信故障處理和代碼顯示
11、外機管道保護故障處理和代碼顯示
12、四通閥故障
1、室外機組電氣控製原理基礎知識
2、室內機組電氣控製原理基礎知識（三個內機）
3、嵌入式室內機安裝和認識
4、天進機安裝和認識
5、壁掛機/單麵出風安裝和認識
6、家用中央空調熱泵原理分析，和管道布置
7、家用中央空調製冷原理分析，和管道布置
8、中央空調製冷/熱泵工況操作
9、家用中央空調機的安裝和維修
中級工
1、了解數碼節能控製技術
2、電子膨脹閥的控製
3、維修軟件的使用
4、係統故障模擬設置
5、電腦主機和室內機的通信
6、空調故障代碼顯示
7、高壓保護故障處理和代碼顯示
8、外傳感器故障高壓保護故障處理和代碼顯示
9、低壓保護故障處理和代碼顯示
10、主通信故障處理和代碼顯示
11、外機管道保護故障處理和代碼顯示
12、四通閥故障
