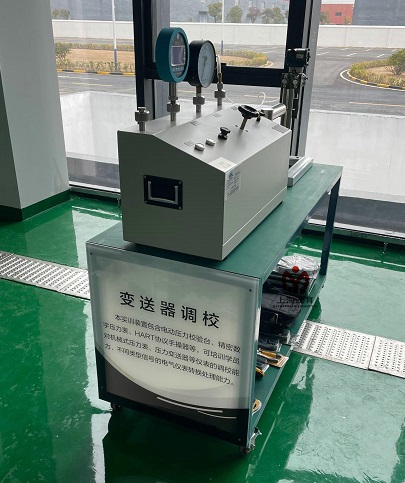

MYHG-80化工儀表變送器調校實訓台

一、化工儀表變送器調校實訓台--係統組成:
整套校驗係統由變送器實訓調校係統、壓力校驗儀、指針壓力表、變送器安裝托架、管路連接接頭及附件等組成。

二、實訓要求:
1）控製台部分:變送器調校實訓係統組成:由高效氣壓泵、儲壓罐、控製傳感器、智能壓力控製器、氣壓驅動器、精密調節閥（微調閥、回檢閥、截止
閥）、輸出快速接頭和連接管路組成；
控壓範圍:0～1MPa，控壓速度:小於 60 秒；
微調範圍:0～50kPa；穩定度:0.01%F.S/秒變化；
2）標準器部分:壓力校驗儀量程:0～100kPa；準確度:0.05%F.S；
特點:精密數字壓力表具有現場顯示，自帶通訊協議和輸出 4～20mA 信號功能，配合通訊軟件可直接與計算機通訊，對檢測數據進行保存、處理和報表輸出；信號全隔離設計，杜絕幹擾；
內置可充電鋰電池供電（可拆卸），在外供電斷開時依然可以穩定采集壓力。帶配套充電器。外置充電器220VAC50Hz3VA；
應用:實驗室數字通訊采集壓力，在計算機上實現數據存儲和處理。
分辨率:壓力:Min1Pa；電流:Min1μA；
顯示:LCD 滿 5 位顯示，自帶背光功能；
低功耗設計，內置充電電池，可連續工作一個月以上；安裝接頭:M20*1.5；
零點自穩技術；溫度補償技術二線製供電:二線製電流型變送器直接測量；
電流測量:（-25.0000～25.0000）mA；分辨率:0.1μA
電壓測量:（-25.0000～25.0000）V；分辨率:0.1mV
電測準確度:±0.02%rdg.±15dgt
帶有 DC24V 輸出，可直接校驗壓力變送器；
支持現有工業用通訊終端，可對種哈特協議的智能儀表調校實訓。
帶壓力開關、電接點表、壓力控製器校驗功能；
三、主要工藝設備:
1）壓力校驗儀量程:0～100kPa；準確度:0.05%F.S；
特點:精密數字壓力表具有現場顯示，輸出 4～20mA 信號
功能，配合通訊軟件可直接與計算機通訊，對檢測數據進行保存、處理和報表輸出；信號全隔離設計，杜絕幹擾；內置可充電鋰電池供電（可拆卸），在外供電斷開時依然可以穩定采集壓力。帶配套充電器。外置充電器220VAC50Hz3VA；
應用:實驗室數字通訊采集壓力，在計算機上實現數據存儲和處理。
分辨率:壓力:Min1Pa；電流:Min1μA；
顯示:LCD 滿 5 位顯示，自帶背光功能；低功耗設計，內置充電電池，可連續工作一個月以上；安裝接頭:M20*1.5；零點自穩技術；溫度補償技術
二線製供電:二線製電流型變送器直接測量；
電流測量:（-25.0000～25.0000）mA；分辨率:0.1μA
電壓測量:（-25.0000～25.0000）V；分辨率:0.1mV
電測準確度:±0.02%rdg.±15dgt
帶有 DC24V 輸出，可直接校驗壓力變送器；
支持現有工業用通訊終端，可對哈特協議的智能儀表調校實訓。
帶壓力開關、電接點表、壓力控製器校驗功能；1 套
2）變送器調校實訓係統由高效氣壓泵、儲壓罐、控製傳感器、智能壓力控製器、氣壓驅動器、精密調節閥（微調閥、回檢閥、截止閥）、輸出快速接頭和連接管路組成；
造壓範圍:0～1MPa；造壓速度:小於 60 秒；微調範圍:0～50kPa；
穩定度:0.01%F.S/秒變化；1 套
3）精密壓力表 YB-150A 量程:0～160kPa 精度:0.4%1 台
4）壓力校驗儀充電器對壓力校驗儀進行充電；
輸入:AC（200～240）V,50Hz輸出:DC9V/2A1 台
5）過程連接轉換接頭及軟管轉換接頭:
1.M20*1.5 外轉φ6mm 快擰轉換接頭 1 個
2.NPTF1/2 外轉φ6mm 快擰轉換接頭 1 個
3.φ6mm 尼龍管（白色），長度:800mm2 根，分別擰在兩個轉換接頭上
用於連接氣源及變送器:訂製 1 套
6）變送器:
外形尺寸:400mm*300mm*330mm（允許正負偏離 1%）1 套
7）差壓變送器:量程/準確度:0～100kPa/0.075 級，配腰形法蘭 1 套
8）手持器 HART475 手操器 1 台
9）數字萬用表勝利萬用表 1 台
10）標準電阻 250 歐；精度 1%1 台
11）配套工具活動扳手 6〞1 把；中號一字、梅花螺絲刀6*100，十字改錐小號長杆 4*75、一字改錐小號長杆 4*75各 1 把；尖嘴鉗、刻絲鉗、偏口鉗、剝線鉗各 1 把；內六角扳手 14〞一套，開口扳手 12-14〞1 把；14-17〞1 把；專用導線 1*6002 根，托盤 1 個。
