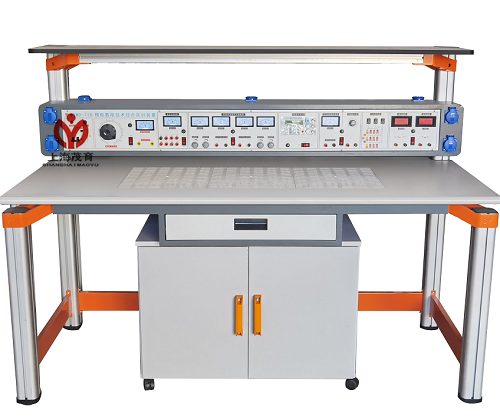

電工模電數電電氣控製綜合實驗台,電工模電數電電氣控製實驗設備
2025-07-11 10:32
電工模電數電電氣控製綜合實驗台,電工模電數電電氣控製實驗裝置,電工模電數電電氣控製綜合實驗設備適用於高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控製設備等課程實驗。
一、實驗台(帶智能型功率表、功率因數表)構成與配備：
1、實驗操作桌12張，一桌二座，操作桌桌麵中央設置通用電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拚插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌麵(如需要在桌上放置電動機、焊接等)。實驗操作桌下部有二隻元件儲存櫃，放置實驗元器件及儲存板。
2、實驗台，共12台，每張學生實驗操作桌上配置l台。
3、示教控製台:由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的電源。演示屏立在實驗台上，尺寸為160×70cm，用於講解、演示。
4、器材配備（標準配備以24座為例，詳見發貨清單）：39隻指針式1.5級直流電流表，13隻MF47萬用表，13隻數字萬用表，13台三相180W電機，26隻時間繼電器，26隻熱繼電器，65隻交流接觸器、25套電路鐵和烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、邏輯電平開關、電平指示等元件單元盒（元件已裝在單元盒內），91隻集成座，39隻電流測試插座，25張塑料凳。
一、實驗台(帶智能型功率表、功率因數表)構成與配備：
1、實驗操作桌12張，一桌二座，操作桌桌麵中央設置通用電路插板(尺寸:35×90cm)，根據實驗電路在其上任意拚插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板桌麵(如需要在桌上放置電動機、焊接等)。實驗操作桌下部有二隻元件儲存櫃，放置實驗元器件及儲存板。
2、實驗台，共12台，每張學生實驗操作桌上配置l台。
3、示教控製台:由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的電源。演示屏立在實驗台上，尺寸為160×70cm，用於講解、演示。
4、器材配備（標準配備以24座為例，詳見發貨清單）：39隻指針式1.5級直流電流表，13隻MF47萬用表，13隻數字萬用表，13台三相180W電機，26隻時間繼電器，26隻熱繼電器，65隻交流接觸器、25套電路鐵和烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、邏輯電平開關、電平指示等元件單元盒（元件已裝在單元盒內），91隻集成座，39隻電流測試插座，25張塑料凳。
5、用戶自備器材:雙蹤示波器(型號不限)、滑線變阻器、毫伏表。
二、實驗項目：
二、實驗項目：
| (一)模擬部分 | |
|
1．二極管的正、反相特性 2．晶體三極管的輸入、輸出特性 3．晶體管共射極單管放大器 4．兩級阻容耦合放大電路 5．負反饋對放大器性能的影響 6．場效應管放大器 7．差動放大電路 8．運算放大器指標測試 9．集成運算放大器的基本應用(多種模擬運算電路) 10．集成運算放大器非線性應用(多種波形發生器） |
11．變壓器耦合推挽功率放大器 12．0TL功率放大器 13．集成功率放大器 14．單相橋式整流電路 15．串聯型晶體管直流穩壓電源(設計性實驗) 16．集成直流穩壓電源 17．單結晶體管特性 18．單結晶體管觸發電路 19．晶閘管簡單測試 20．晶閘管可控整流電路 |
| 利用上述20項實驗元器件還可完成下麵實驗項目 | |
|
1．電壓負反饋偏置電路 2．分壓式電流負反饋偏置電路 3．用二極管穩定工作點 4．共基極放大電路 5．共集電極放大電路 6．共源極基本放大電路 7．場效應管共漏極電路 8．場效應管共柵極電路 9．單管阻容放大電路 10．變壓器耦合放大電路 11．甲類功率放大電路 12．串聯電流負反饋電路 13．串聯電壓負反饋電路 14．並聯電壓負反饋電路 15．並聯電流負反饋電路 16．共基共射極放大電路 17．自舉射極輸出電路 18．NPN一PNP直接耦合放大電路 19．用負反饋消除自激振蕩 20．晶體管開關作用 21．變壓器反饋式振蕩電路 22．電容三點式振蕩電路 23．電感三點式振蕩電路 24．差動放大電路的基本形式 25．長尾式差動放大電路 26．雙電源長尾式差動放大電路 27．運放用作交流比例放大 28．反相輸入保護措施 29．同相輸入保護措施 30．電源極性錯接的保護 31．RC高通電路 32．利用三極管來保護器件 33．差動輸入運算電路 34．快速積分電路 35．模擬一階微分方程電路 |
36．模擬二階微分方程電路 37．基本對數運算電路 38．實用微分電路 39．反對數放大基本電路 40．簡單的過零比較電路 41．利用二級管作為上限檢測幅度選擇電路 42．下限幅度選擇電路 43．RC無源網絡的低通濾波電路 44．同相輸入一階低通濾波電路 45．反相輸入一階低通濾波電路 46．簡單的二階RC濾波電路 47．典型二階RC有源低通濾波電路 48．典型二階高通有源濾波電路 49．基本帶通濾波電路 50．典型帶通濾波電路 51．矩型波振蕩電路 52．寬度可調的矩形波發生器 53．幅頻可調的鋸齒波發生器 54．單相半波整流電路 55．單相全波整流電路 56．電容濾波電路 57．電容濾波帶電阻負載 58．RC濾波電路 59．基本LC濾波電路 60．二倍壓整流電路 61．三倍壓整流電路 62．基本穩壓電路 63．基本調整管穩壓電路6 64．具有放大環節的穩壓電路 65．單相半波可控矽整流 66．電子調壓電路 67．電子催眠器一一趣味性實驗一 68．電子門鈴電路一一趣味性實驗二 69．電子報警電路一一趣味性實驗三 |
| (二)數字部分 | |
|
1．TTL集成邏輯門的參數測試 2．CM0S邏輯門的參數測試 3．TTL集成電極開路門與三態輸出門的應用 4．與、非、或、與非門電路實驗 5．半加器電路實驗 6．全加器電路實驗 7．RS觸發器實驗 8．D觸發器實驗 9．JK觸發器實驗 10．T觸發器實驗 11．JK型觸發器轉換成D觸發器 12．D型觸發器轉換成JK觸發器 13．計數器實驗 14．MSI移位寄存器及其應用 15．譯碼器及其變換方式 |
16．MSI數據選擇器及邏輯設計 17．微分型單穩態電路 18．環形多諧振蕩器 19．利用門電路構成編碼器分配器、選擇器 20．組合電路的設計之一一一編碼轉換 21．組合電路的設計之二一一顯示電路 22．同步時序電路的設計 23．計算機時序電路的設計 24．集成定時器測試及應用 25．CM0S集成A/D、D/A轉換電路實驗 26．二極管非門、或非門電路 27．三極管非門、與非門、或非門電路 28．異步十進製減法計數器 29．異步十進製加法計數器 30．綜合能力培訓實驗一一電子秒表 |
