高級電工模電數電電拖綜合實驗台,電工模電數電電拖實驗設備
2026-04-07 08:43
一、產品概述：
高級電工模電數電電拖綜合實驗台,高級電工模電數電電拖綜合實驗裝置,高級電工模電數電電拖綜合實驗設備（帶功率表、功率因數表）適用高等院校及中專、技校、科研單位，可完成電工學、電工原理、電路分析、電氣控製、數字電路、模擬電子技術實驗，利用其平台也可完成其他科目實驗，是電子實驗室的理想設備。
三、實驗項目：
二、技術指標：
1、工作電源：單相三線AC 220V±10% 50Hz
2、工作溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1500㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備結構：

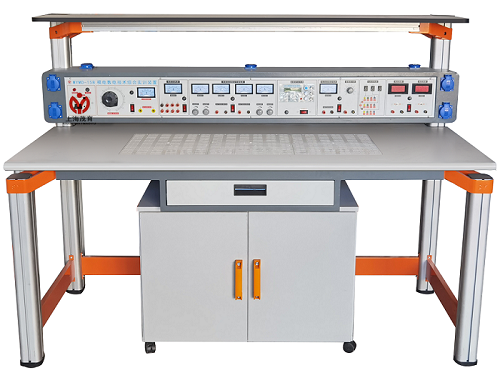

裝置由實驗台主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮櫃、透明創新實驗模塊、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實驗模塊可根據實驗需求自由組合實驗。
（一）實驗主機箱結構：
實驗主機箱外殼尺寸：146×20×25cm ，外殼鋼質材料雙層亞光噴塑結構，裝有安全保護、交直流可調實驗電源，函數發生器/頻率計等。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一台0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率範圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量範圍100MHz，自動換檔。
3.單次脈衝:每次可輸出一對正負脈衝。
4.音頻功率放大器：輸入音頻 電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量範圍:0～1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量範圍:0～99.9V。
（二）儀器架：儀器架置於實訓台頂部，由截麵尺寸70mm×70mm高性能表麵氧化的鋁型材、雙麵噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。
（三）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70mm×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於150kg。配備儲存櫃，存放元件及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35cm×90cm )，九孔萬能插件板主體由ABS注塑而成，表麵布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張台桌配有一粒膠皮板，保護通用底板與桌麵（如需在桌上放置電動機、焊接等）。
實驗桌後麵二支截麵尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱、儀器架、電源控製箱組成一個完整的實訓屏。
|
（1）電工部分：
|
||
|
1．電工測量儀表的使用及減少內阻測量誤差的方法
2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．未知電阻元件伏安特性測繪 5．電源的外特性 6．電位值、電壓值的測量及電路電位圖的繪製 7．電流表和電壓表的擴程 8．歐姆表的設計 9．基爾霍夫定律的驗證 10．驗證楞次定律 11．迭加原理與互易定理的驗證 12．戴維南定理與諾頓定理的驗證 13．電壓源與電流源的等效變換 14．受控源特性的研究 15．示波器和信號發生器的使用及典型電信號 的觀察與測量 16．一階電路實驗 17．二階電路過度過程 18．研究LC元件在直流和交流電路中的特性 19．負載獲得最大功率的條件 |
20．三表法測定交流電路參數
（用三表法測量交流電路等效參數） 21．正弦交流電路中RLC元件的頻率特性 22．RL及RC串聯電路實驗 23．RLC串聯諧振電路 24．日光燈電路的連接及功率因數的改善 25．三相負載的星、三角接法 26．三相電路功率的測量 27．RC網絡頻率特性和選頻特性的研究 28．二端口網絡的研究 29．單相鐵芯變壓器特性的測試 30．互感線圈電路的研究 31．單相電度表的校驗 32．負阻抗變換器實驗 33．回轉器特性測試 34．三相異步電動機的使用和起動 35．三相異步電動機繼電接觸控製基本電路 36．按鈕、接觸器複合聯鎖的控製電路 37．三相異步電動機時間繼電器控製Y-△起動控製實驗 ……自由設計實驗項目 |
|
|
（2）模電部分：
|
||
|
1．常用電子儀器的使用
2．晶體二極管的特性與檢測 3．晶體三極管的輸入、輸出特性 4．晶體管共射極單管放大器 5．射極耦合觸發器 6．RC耦合兩級放大器 7．負反饋對放大器性能的影響 8．場效應管放大器 9．差動放大電路 10．運算放大器指標測試 11．集成運算放大器的基本應用（多種模擬運算電路） 12．RC正弦波振蕩器------集成運算放大器非線性應用一 13．方波發生器-----集成運算放大器非線性應用二 14．三角波和方波發生器----集成運算放大器非線性應用三 15．LC正弦波振蕩器 16．變壓器耦合推換功率放大器 17．OTL功率放大 |
18．集成功率放大器。
19．電壓---頻率轉換電路。 20．單相半波、全波、橋式整流電路。 21．串聯型晶體管直流穩壓電源（設計性實驗） 22．集成直流穩壓電源。 23．單結晶管特性。 24．單結晶體管觸發電路。 25．晶閘管間單測試。 26．晶閘管可控整流電路（綜合性實驗） 27．函數信號發生器的組裝與調試（綜合性實驗） 28．萬用表的設計與調試（綜合性實驗） 29．電子門鈴電路------趣味性應用實驗一 30．電子報警電路------趣味性應用實驗二 31．光控簡易燈自動開關電路------趣味性應用實驗三 32．電子催眠器------趣味性應用實驗四 33．溫控電路------趣味性應用實驗五 ……自由設計 |
|
|
（3）數電部分：
|
||
|
1．TTL集成邏輯門的參數測試
2．CMOS集成邏輯門的參數測試 3．TTL集電極開路門與三態輸出的應用 4．與門、或門、異或門邏輯電路測試 5．半加器、全加器電路實驗 6．RS、D、JK觸發器及JK與D觸發器的轉換電路 7．計算器 8．MSI移位寄存器及其應用 9．譯碼器及變換方式 10．數據選擇器及邏輯設計 11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器 12．利用門電路構成編碼器、分配器、選擇器 13．組合電路的設計之一 |
14．組合電路設計之二------顯示電路
15．同步時序電路的設計 16．計算機時序電路的設計 17．集成定時器測試及應用 18．D/A、A/D轉換器 19．電子秒表------大型綜合實驗。 20．二極管與門、或門電路 21．三極管"非門"電路 22．三極管"與非門"電路 23．三極管"或非門"電路 24．異步十進製加法計數器 25．異步十進製減法計數器 26．智力競賽搶答裝置----大型綜合實驗二 ……自由設計實驗 |
|
|
（4）電拖部分：
|
||
|
1．閘刀開關正轉控製線路
2．接觸器點動正轉控製線路 3．具有自鎖的正轉控製線路 4．具有過找保護的正轉控製線路 5．倒順開關控製正反轉控製線路 6．接觸器聯鎖的正反轉控製線路 7．按鈕聯鎖的正反轉控製線路 8．按鈕接觸器複合聯鎖控製線路 9．自動往返行程控製線路 10．接觸器控製串聯電阻降壓起動線路 11．時間繼電器控製串聯電阻降壓控製線路 12．手動Y/△降壓起動 |
13．接觸器控製Y/△降壓起動
14．時間繼電器控製Y/△降壓起動 15．QX3-13型Y/△自動起動控製線路 16．半波整流能耗製動控製線路 17．全波整流能耗製動控製線路 18．C620車床電氣控製線路 19．手動降壓起動 20．單相運行反接製動控製線路 21．電動葫蘆電氣控製線路 22．C6163車床電氣控製線路 23．控製電路聯鎖控製線路 24．主電路聯鎖控製線路 |
|
四、配置清單（每台）：
|
元件名稱
|
型號
|
數量
|
備注
|
元件名稱
|
型號
|
數量
|
備注
|
|
電 阻
|
0.5Ω
|
1
|
2W
|
音頻輸出變壓器
|
|
1
|
|
|
電 阻
|
1Ω
|
1
|
2W
|
變壓器
|
220V/24+6+6
|
1
|
|
|
電 阻
|
2Ω
|
1
|
2W
|
變壓器
|
220V/110V+36V
|
1
|
100VA
|
|
電 阻
|
4Ω
|
1
|
2W
|
LC變壓器
|
|
1
|
|
|
電 阻
|
5.1Ω
|
1
|
2W
|
二 極 管
|
4007
|
4
|
|
|
電 阻
|
8Ω
|
1
|
2W
|
二 極 管
|
2AP9
|
1
|
|
|
電 阻
|
10Ω
|
1
|
2W
|
發 光 二 極 管
|
|
4
|
|
|
電 阻
|
12Ω
|
2
|
2W
|
光 敏 二 極 管
|
2Cu
|
1
|
|
|
電 阻
|
16Ω
|
1
|
2W
|
穩 壓 二 極 管
|
2CW54
|
2
|
|
|
電 阻
|
20Ω
|
1
|
2W
|
穩 壓 二 極 管
|
2CW76
|
1
|
|
|
電 阻
|
30Ω
|
1
|
2W
|
場 效 應 管
|
3DJ6
|
1
|
|
|
電 阻
|
51Ω
|
2
|
2W
|
單 結 管
|
BT33
|
1
|
|
|
電 阻
|
100Ω
|
3
|
1/8W
|
晶 閘 管
|
KP1
|
1
|
|
|
電 阻
|
120Ω
|
1
|
1/8W
|
三 極 管
|
3DG6
|
2
|
|
|
電 阻
|
150Ω
|
1
|
1/8W
|
三 極 管
|
3DG12
|
2
|
|
|
電 阻
|
200Ω
|
4
|
1/8W
|
三 極 管
|
3AX31
|
1
|
|
|
電 阻
|
240Ω
|
1
|
1/8W
|
三 極 管
|
3DA1
|
1
|
|
|
電 阻
|
270Ω
|
1
|
1/8W
|
三 端 穩 壓
|
7805
|
1
|
|
|
電 阻
|
300Ω
|
2
|
1/8W
|
指示燈(信號燈)
|
6V/0.1A
|
1
|
|
|
電 阻
|
330Ω
|
1
|
1/8W
|
指示燈(信號燈)
|
12V/0.2A
|
1
|
|
|
電 阻
|
400Ω
|
1
|
1/8W
|
開 關
|
|
5
|
|
|
電 阻
|
430Ω
|
1
|
1/8W
|
喇 叭
|
8Ω/0.2W
|
1
|
|
|
電 阻
|
470Ω
|
1
|
1/8W
|
繼 電 器
|
6V
|
1
|
|
|
電 阻
|
510Ω
|
3
|
1/8W
|
音樂集成
|
4V
|
1
|
|
|
電 阻
|
620Ω
|
1
|
1/8W
|
電 感
|
10mH
|
1
|
|
|
電 阻
|
650Ω
|
1
|
1/8W
|
電 感
|
100mH
|
1
|
|
|
電 阻
|
680Ω
|
4
|
1/8W
|
電流插座
|
|
6隻
|
|
|
電 阻
|
800Ω
|
1
|
1/8W
|
互感線圈、鐵棒、磁鐵
|
|
1套
|
|
|
電 阻
|
820Ω
|
2
|
1/8W
|
整 流 橋
|
|
1隻
|
|
|
電 阻
|
1K
|
2
|
1/8W
|
繼電控製實驗箱一
|
MY-01
|
1
|
|
|
電 阻
|
1.2K
|
1
|
1/8W
|
繼電控製實驗箱二
|
MY-02
|
1
|
|
|
電 阻
|
1.3K
|
1
|
1/8W
|
繼電控製實驗箱三
|
MY-03
|
1
|
|
|
電 阻
|
1.5K
|
2
|
1/8W
|
繼電控製實驗箱四
|
MY-04
|
1
|
|
|
電 阻
|
2K
|
2
|
1/8W
|
繼電控製實驗箱五
|
MY-05
|
1
|
|
|
電 阻
|
2.4K
|
2
|
1/8W
|
繼電控製實驗箱六
|
MY-06
|
1
|
|
|
電 阻
|
2.7K
|
1
|
1/8W
|
繼電控製實驗箱七
|
MY-07
|
1
|
|
|
電 阻
|
3K
|
2
|
1/8W
|
繼電控製實驗箱八
|
MY-08
|
1
|
|
|
電 阻
|
3.3K
|
1
|
1/8W
|
三相負載
|
MY-09
|
1
|
|
|
電 阻
|
4.3K
|
1
|
1/8W
|
三相電動機
|
180W
|
2
|
|
|
電 阻
|
4.7K
|
2
|
1/8W
|
電平開關與邏輯電平指示
|
|
2
|
|
|
電 阻
|
5.1K
|
1
|
1/8W
|
直流電表
|
1mA
|
1
|
44型
|
|
電 阻
|
5.1K
|
1
|
8W
|
直流電表
|
25mA
|
1
|
44型
|
|
電 阻
|
5.6K
|
1
|
1/8W
|
直流電表
|
±100uA
|
1
|
44型
|
|
電 阻
|
6.8K
|
2
|
1/8W
|
集 成 座
|
14腳
|
4
|
|
|
電 阻
|
9.1K
|
1
|
1/8W
|
集 成 座
|
16腳
|
2
|
|
|
電 阻
|
10K
|
4
|
1/8W
|
集 成 座
|
20腳
|
1
|
|
|
電 阻
|
10K
|
1
|
8W
|
集 成 座
|
28腳
|
1
|
|
|
電 阻
|
13K
|
2
|
1/8W
|
集成運放
|
uA741
|
2
|
|
|
電 阻
|
15K
|
1
|
1/8W
|
集成運放
|
uA458
|
2
|
|
|
電 阻
|
20K
|
2
|
1/8W
|
定 時 器
|
NE555
|
1
|
|
|
電 阻
|
24K
|
1
|
1/8W
|
功率放大器
|
LA4101
|
1
|
|
|
電 阻
|
36K
|
1
|
1/8W
|
數模轉換器
|
DAC0832
|
1
|
|
|
電 阻
|
39K
|
1
|
1/8W
|
模數轉換器
|
ADC0809
|
1
|
|
|
電 阻
|
51K
|
1
|
1/8W
|
TTL與非門
|
74LS00
|
1
|
|
|
電 阻
|
68K
|
1
|
1/8W
|
TTL集電極開路與非門
|
74LS03
|
1
|
|
|
電 阻
|
100K
|
2
|
1/8W
|
TTL非門
|
74LS04
|
1
|
|
|
電 阻
|
130K
|
1
|
1/8W
|
TTL與門
|
74LS08
|
1
|
|
|
電 阻
|
150K
|
1
|
1/8W
|
TTL三輸入與門
|
74LS11
|
2
|
|
|
電 阻
|
300K
|
1
|
1/8W
|
TTL四輸入與非門
|
74LS20
|
2
|
|
|
電 阻
|
1M
|
1
|
1/8W
|
TTL或門
|
74LS32
|
1
|
|
|
熱敏電阻
|
1K
|
1
|
1/8W
|
TTL觸發器
|
74LS74
|
2
|
|
|
電 位 器
|
470Ω
|
1
|
1/2W
|
TTL異或門
|
74LS86
|
1
|
|
|
電 位 器
|
1K
|
2
|
1/2W
|
JK觸發器
|
74LS112
|
2
|
|
|
電 位 器
|
4.7K
|
1
|
1/2W
|
緩 衝 器
|
74LS125
|
1
|
|
|
電 位 器
|
10K
|
1
|
3W
|
譯 碼 器
|
74LS138
|
2
|
|
|
電 位 器
|
47K
|
1
|
1/2W
|
數據選擇器
|
74LS153
|
1
|
|
|
電 位 器
|
100K
|
1
|
1/2W
|
計 數 器
|
74LS160
|
2
|
|
|
電 位 器
|
470K
|
2
|
1/2W
|
D觸發器
|
74LS175
|
1
|
|
|
電 位 器
|
1M
|
1
|
1/2W
|
加減計數器
|
74LS192
|
2
|
|
|
電解電容
|
0.1uF
|
1
|
25V
|
移位寄存器
|
74LS194
|
1
|
|
|
電解電容
|
10uF
|
3
|
25V
|
計 數 器
|
74LS196
|
3
|
|
|
電解電容
|
33uF
|
1
|
25V
|
CMOS與非門
|
CD4011
|
1
|
|
|
電解電容
|
47uF
|
2
|
25V
|
萬 用 表
|
MF47
|
1
|
|
|
電解電容
|
100uF
|
3
|
50V
|
數字萬用表
|
DT890B+
|
1
|
|
|
電解電容
|
220uF
|
1
|
63V
|
尖 嘴 鉗
|
|
1
|
|
|
電解電容
|
470uF
|
1
|
63V
|
電 烙 鐵
|
|
2
|
|
|
瓷片電容
|
300P
|
1
|
63V
|
烙 鐵 架
|
|
2
|
|
|
瓷片電容
|
390P
|
2
|
63V
|
螺 絲 刀
|
|
3
|
|
|
瓷片電容
|
1000P
|
2
|
63V
|
剝 線 鉗
|
|
1
|
|
|
瓷片電容
|
1500P
|
1
|
63V
|
連 接 線
|
|
25根
|
|
|
瓷片電容
|
4700P
|
1
|
63V
|
實驗台
|
|
1台
|
|
|
瓷片電容
|
5300P
|
1
|
63V
|
實驗桌
|
|
1張
|
|
|
瓷片電容
|
6800P
|
2
|
63V
|
凳子
|
|
2張
|
|
|
瓷片電容
|
0.01uF
|
2
|
63V
|
防腐皮
|
|
1塊
|
|
|
瓷片電容
|
0.1uF
|
1
|
63V
|
雙門立櫃
|
|
1個
|
全套1個
|
|
瓷片電容
|
0.22uF
|
2
|
63V
|
瓷片電容
|
2uF
|
3
|
250V
|
|
瓷片電容
|
0.47uF
|
1
|
63V
|
音頻輸入變壓器
|
|
1
|
|
|
瓷片電容
|
1uF
|
1
|
250V
|
|
|
|
|
