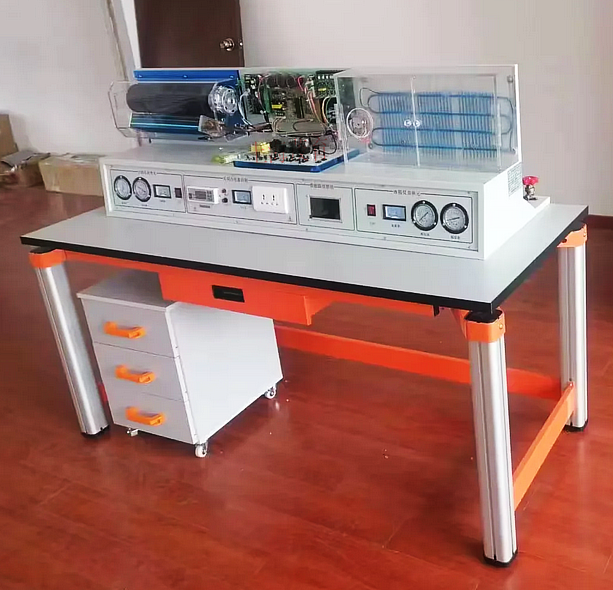

製冷製熱綜合實驗設備,製冷製熱實訓台,製冷製熱實驗裝置適合高等職業學院、中等職業學校的機電設備安裝與維修、 電氣與控製.電技術應用、 電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化》、 《空氣調節技術與運用》等程的教學與實訓。空調製冷製熱實訓台采用了變頻技術，先將單相交流電源經整流橋整流成 直流電，又經三相逆變橋把直流電“逆變”成頻率任意可調的三相交流電，自動控製壓縮機的速度，達到節能的目的。另外新增加其它類型的空調、冰箱係統及電路十幾 個機種，有利於學生更全麵地掌握製冷製熱技術。分體空調為立體結構，前麵為仿真 室內機組，後部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方麵也進行了改進，前後格分開：前麵為冷凍室，後麵為電冰箱壓縮機、 工作室、加裝溫度調節器。
為了克服冰箱、空調溫度顯示的問題，空調製冷製熱實訓台又增加了教師故障演示軟件、 巡回檢測數碼溫度顯示係統，可以很直觀地觀察製冷及製熱係統中各關鍵點的溫度。
一、製冷製熱實驗裝置顯著特點：
為了克服冰箱、空調溫度顯示的問題，空調製冷製熱實訓台又增加了教師故障演示軟件、 巡回檢測數碼溫度顯示係統，可以很直觀地觀察製冷及製熱係統中各關鍵點的溫度。
一、製冷製熱實驗裝置顯著特點：
1、線路絕對仿真。（與市場上的變頻空調的總體結構、性能完全一樣）
2、多點溫度采集、巡回檢測、數碼顯示。
①、空調器采用尖端純直流變頻技術節省能源，利於教學。
②、整體設計合理、緊湊，使實驗室視野更加開闊。
3、軟、硬件相結合，增加實驗項目。
4、純軟件模擬仿真製冷、製熱全過程。
2、多點溫度采集、巡回檢測、數碼顯示。
①、空調器采用尖端純直流變頻技術節省能源，利於教學。
②、整體設計合理、緊湊，使實驗室視野更加開闊。
3、軟、硬件相結合，增加實驗項目。
4、純軟件模擬仿真製冷、製熱全過程。
二、主要技術參數與功能：
1、工作電源AC220V±10%，50H2。
2、最大遙控距離8m，角度90度。
3、噪聲：內機37-44dB，外機是55-65dB。
4、環境溫度-10℃到40℃。
5、相對濕度≤85%（25℃）。
6、輸入功率＜1KVA
7、實驗台規格1600×700×1180mm
8、環境溫度100C到400C。
9、人身安全保護功能：該設備具有漏電保護裝置，地線浮空。
10、壓縮機功率：
空調：1ph
冰箱：1/10ph
製冷劑類型：
空調：R22
冰箱：R12
11、空調製冷製熱實訓台具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測製冷製熱實驗設備的各關健部位的工作溫度，提供實驗數據。
12、具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。
13、具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。
14、純軟件模擬仿真製冷、製熱全過程。
15、具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）
16、利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。
17、利用演示軟件，演示電冰箱製冷、空調器製冷製熱的全部工作過程。
18、演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。
19、將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的製冷製熱、模式運轉及電冰箱製冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。
