主頁 > 產品介紹 > 電梯實訓設備 > 多層電梯實訓裝置（六層)2025-06-12

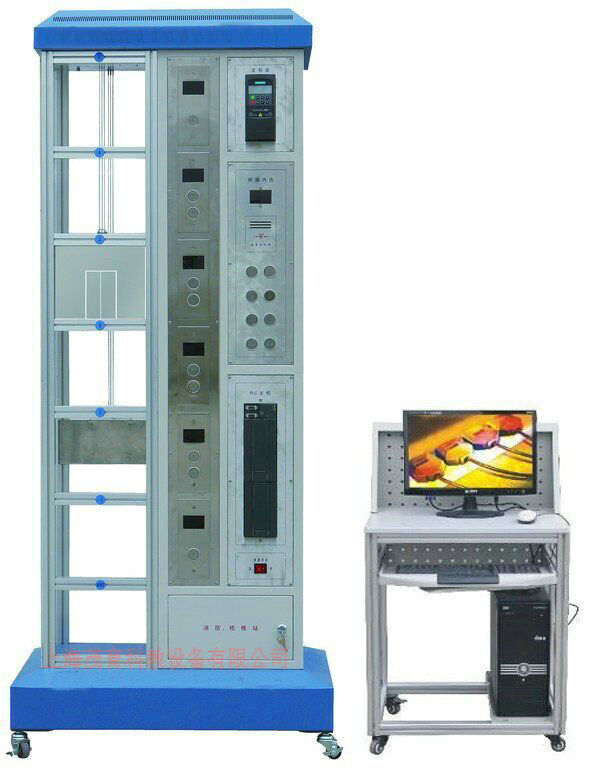

MYDT-220多層電梯實訓裝置（六層)

多層電梯實訓裝置-是為機電一體化教學要求而研發的，它集PLC、變頻調速、傳感器檢測、位置控製、複雜的開關量控製、時序邏輯控製有機結合於一體的教學裝置。可滿足《可編程控製技術》、《現代電梯控製技術》、《電梯技術》等課程的實訓教學，適合於各職業院校、中專、技工學校的學生進行電梯檢修及PLC實訓。
一、技術性能：

1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度範圍為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.0kVA
4、外形尺寸：800mm×500mm×1880mm
5、配套電梯多媒體教學係統（10合一）（投標時需提供教學係統，未提供者取消投標資格），適應所有的教材，內容豐富並可隨意調取。合理地運用多媒體教學係統，可以很大程度上減輕老師講課的工作量。
內容分別是：
1、電梯的基礎知識；
2、電梯結構配置；
3、電梯電器控製係統；
4、各種電梯安裝教程；
5、電梯使用和維護；
6、電梯安裝工藝；
7、電梯故障和診斷維修（上）；
8、電梯故障和診斷維修（下）；
9、電梯維修技術電子書(15合一) ；
10、電梯原理及故障PPT(5合一)。
二、基本配置及功能：
1、多層電梯共有六層，樓層號標為"-1、1～5"，高度約1.8m。
2、電梯模型的電氣部分由永磁低速同步電動機、變頻器、PLC、歐姆龍編碼器、語音到站鍾等組成。
主機可選用西門子或三菱或歐姆龍，其中配置如下：西門子主機CPU224 AC/DC/RLY　內置I/O（14路數字量輸入/10路數字量輸出）+EM223數字量擴展模塊（16路數字量輸入/16路數字量輸出）+EM223數字量擴展模塊（8路數字量輸入/8路數字量輸出），變頻器為MM420；三菱主機FX1N-60MR內置I/O（36路數字量輸入/24路數字量輸出）+FX0N-8EYR數字量模塊（8路數字量輸出），變頻器為FR-D720S；歐姆龍主機CP1E-N40DR-A內置I/O（24路數字量輸入/16路數字量輸出）+CP1W-20EDR數字量模塊（12路數字量輸入/8路數字量輸出）+CP1W-8ER(8路數字量輸出)，變頻器為3G3MZ-AB004，選用的主機功能齊全，性能優越。
3、機械部分有框架、導軌、轎廂、配重機構及電梯呼盒組成。
4、提供實現現代化電梯控製各種功能的檢測信號、控製執行機構和顯示器件。檢測信號分為外呼信號、內選信號、平層信號、位置檢測信號、轎廂門開閉位置信號、轎廂門防夾保護信號、上/下極限位保護信號等。電梯轎廂可上下運行，轎廂門具有開關和限位等保護功能。顯示實現每個樓層的當前轎廂所處位置樓層顯示、運行方向顯示、外呼/內選信號的回應顯示。
5、電梯的主拖動由變頻器驅動同步電機實現，能夠仿真實際電梯的運行速度。帶有檢測電梯位置的編碼器能精確檢測轎廂位置，從而控製電梯的加速、減速過程。
6、檢修、消防站，在電梯出現故障/測試電梯運行時，可在檢修站操作電梯，控製電梯的運行方向，在安全時刻打開電梯門。消防：模擬練習在出現火災等情況下，電梯的運行情況。
三、實訓項目：
1、變頻調速係統
2、傳感器調整
3、傳感器檢測
4、電機傳動
5、采用光電編碼器的定位控製
6、電梯控製係統的程序設計
7、變頻調速，PLC編程，傳感器調整等方麵的綜合訓練
8、電梯消防、檢修訓練
