MY-515B電梯電氣安裝與調試實訓考核裝置

一、電梯電氣安裝與調試實訓考核裝置-產品概述
本裝置是根據當前真實電梯電氣的安調和維保需求而開發的一種電梯電氣實訓考核的平台。適用於各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

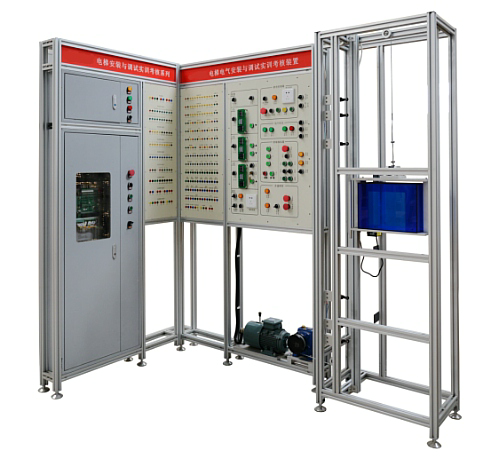

本裝置采用真實的電梯總電源箱和微機控製櫃成套設備，曳引機組及三層井道電氣器件均采用模擬的形式，學生借助電梯電氣圖對這兩個部分進行安全型插線連接，通過模擬運行檢驗連接的正確性與排除出現的故障，使學生能夠在本裝置上初步掌握電梯電氣原理與規範標準、連接、調試、運行及維修的技能，為真實電梯電氣的安調與維保打下基礎。
二、產品特點
1、采用了“L”形支架結構能夠減少占地麵積，同時多台並排布置時能夠形成實訓室工位式布局；
2、采用了真實的電梯總電源箱和微機控製櫃，使學生學到的與實際應用的一致；
3、采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直觀；
4、采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。
三、技術參數
1、電源輸入：三相五線 AC380V 50Hz；
2、工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3、安全保護：接地；漏電（動作電流≤30mA）；過壓；過載；短路；
4、控製方式：VVVF；
5、額定速度：0.5 m/s；
6、整機功耗：≤0.75KW；
7、整機重量：≤150KG；
8、外形尺寸：2100mm×1140mm×2000mm（長×寬×高）。
六、實訓項目
1、電梯電氣照明回路的連接與調試；
2、電梯電氣主控回路的連接與調試；
3、電梯電氣安全回路的連接與調試；
4、電梯曳引機組的連接與調試；
5、基本參數設置實訓；
6、電機自動調諧實訓；
7、矢量控製參數設置實訓；
8、運行參數設置實訓；
9、樓層參數設置實訓；
10、功能輸出參數設置實訓；
11、門功能參數設置實訓；
12、井道自學習實訓；
13、電梯一體化控製器故障碼的查詢與檢修

---
