MYDT-227萬能電梯門係統安裝實訓考核裝置


一、MYDT-227 萬能電梯門係統安裝實訓考核裝置-概述
本裝置是根據電梯安裝工藝和維保要求,結合當前電梯市場的門係統結構,而開發的一種適合各種電梯門係統安裝的實訓平台。適用於各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

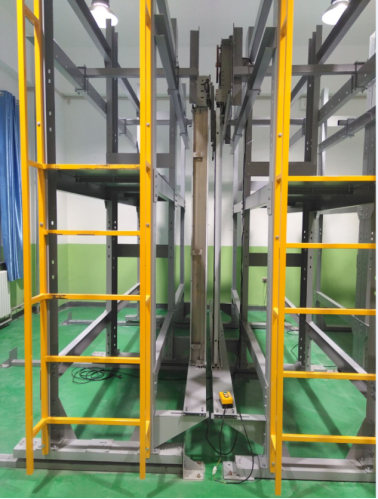

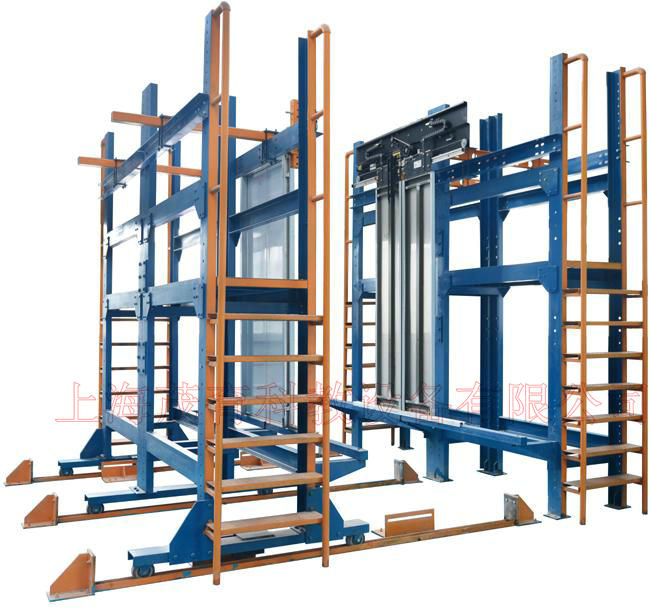

整個裝置由固定框架、移動框架、層門係統、轎門係統組成。獨特的設計使層門與轎門即能分開進行獨立安裝,又能移動框架進行合並,實現轎門層與層門聯動。使學生直觀地了解電梯門係統的結構,更有效地幫助學生掌握其工作原理,更方便的進行實際安裝與保養。
二、產品特點
1.采用了鋼結構框架平台設計,整體外觀簡潔明了;
2.遵循了模塊化的設計理念,根據電梯安裝工藝要求進行教學實訓式的設計;
3.采用水平移動的方式,使層門與轎門分合移動式的進行安裝與調試;
4.適合各種電梯門係統的安裝。
三、技術參數
1.電源輸入:單相三線 AC220V  50Hz;
2.工作環境:海拔<1000m;溫度-10℃~+40℃;濕度<95%RH無水珠凝結;環境空氣中不應含有腐蝕性和易燃性氣體;
3.框架移動行程:1440mm;
4.框架走廊寬度:60mm;
5.門安裝:適合各種電梯門安裝。
6.整機重量:≥4000kg;
7.外形尺寸:4780mm×3700mm×3510mm(長×寬×高)。
四、配置清單

序號 名稱 數量 單位 備注
1 固定框架 1 材料:Q235 / 表麵噴漆處理
2 移動框架 1 材料:Q235 / 表麵噴漆處理
3 C導軌 3 條 材料:Q235 / 表麵噴漆處理
4 行程限位座 6 材料:Q235 / 表麵噴漆處理
5 定位座 4 個 材料:Q235 / 表麵噴漆處理
6 層門安裝支架 2 材料:Q235 / 表麵噴漆處理
7 轎門安裝支架 2 材料:Q235 / 表麵噴漆處理
8 旁開式層門 1 配套層門材料:不鏽鋼;開門淨寬:900mm;開門淨高:2100mm;
9 旁開式轎門 1 配套轎門材料:不鏽鋼;開門淨寬:900mm;開門淨高:2100mm;
10 中分式層門 1 配套層門材料:不鏽鋼;開門淨寬:900mm;開門淨高:2100mm;
11 中分式轎門 1 配套轎門材料:不鏽鋼;開門淨寬:900mm;開門淨高:2100mm;
12 旁開式門機 1 廠商:杭州/西子孚信;型號:jarless-con;開門方式:旁開;額定轉速:180r/min;額定功率:43/94W
13 中分式門機 1 廠商:杭州/西子孚信;型號:jarless-con;開門方式:中分;額定轉速:180r/min;額定功率:43/94W
14 層門地坎 2 鋁合金
15 轎門地坎 2 鋁合金
16 旁開式層門上坎 1 材料:Q235 / 表麵烤漆處理;開門淨寬:900mm
17 中分式層門上坎 1 材料:Q235 / 表麵烤漆處理;開門淨寬:900mm
18 旁開式門框 1 不鏽鋼
19 中分式門框 1 不鏽鋼
21 安裝工具 1 詳見配套工具清單
22 隨機資料 1 實訓指導書及相關說明書等資料
五、實訓項目
1.旁開式層門地坎安裝與調整;
2.旁開式門框安裝與調整;
3.旁開式層門上坎安裝與調整;
4.旁開式層門門扇安裝與調整;
5.層門門鎖的調整;
6.旁開式門機機構安裝與調整;
7.旁開式轎門安裝與調整;
8.門刀安裝與調整;
9.中分式層門地坎安裝與調整;
10.中分式門框安裝與調整;
11.中分式層門上坎安裝與調整;
12.中分式層門門扇安裝與調整;
13.層門門鎖的調整;
14.中分式門機機構安裝與調整;
15.中分式轎門安裝與調整;
16.門刀安裝與調整;
17.電梯門機參數的設置與調試;
18.門係統的保養。
