MY-513F 實訓組合電梯模型

MY-513F 實訓組合電梯模型-是為了滿足廣大院校的電氣及工業自動化專業實訓要求。作為一種控製對象模型，采用了組合結構形式，具有功能實用，性能可靠等優點。可以滿足不同PLC控製器，單片機控製係統，ARM控製係統的控製需求。
教學電梯模型有強大的組合功能可以自由將電梯機構、硬件電路組合成2-7層的電梯控製對象。甚至，將兩台電梯組合成雙聯電梯，以及3台以上的群控電梯。讓學生有一個從簡單到複雜的學習訓練過程。和滿足院校師生的軟件編程控製要求。作為一種控製對象，本電梯模型提供了標準的接線端口，學生可以按圖索驥，自由探索實驗。實訓組合電梯模型的硬件基本輸入點可達24點，基本輸出點可達30點。為輸入點及輸出點的邏輯對應關係的編程提供了廣闊的空間。轎廂的定位采用了一體化的光電碼盤技術，具有定位精確，結構簡單，原理性強。
實訓組合電梯模型共為七層。配合不同的控製器，可以實現電梯的自動平層、自動開關門、順向響應轎內外呼梯信號等基本功能。它采用了直流減速電機進行轎廂的曳引拖動，及轎廂門開關。並具有極限到位保護硬件電路，防止程序錯誤對電機及其機構的損壞。以及調定直流電機的轉速滿足不同控製係統的需要。

二、結構及參數：
（1）采用鬆下FP-X L60
1、外形尺寸：800（長）×600（寬）× 800（高）
2、淨重量：
3、控製器型號：鬆下FP-X L60 PLC控製器（60點）
4、拖動電機：DC：12V 減速電機
5、電梯組合實驗層數：2-7層
三菱FX1N-60 +8E 主要技術參數：
1、外形尺寸：800（長）×600（寬）× 800（高）
2、淨重量：
3、控製器型號：三菱FX1N-60 PLC控製器（60點）及8輸出點擴展單元
4、拖動電機：DC：12V 減速電機
5、電梯組合實驗層數：2-7層（有到站提示，及報警輸出功能）
三菱FX1N-60 主要技術參數：
1、外形尺寸：800（長）×600（寬）× 800（高）
2、淨重量：
3、控製器型號：三菱FX1N-60 PLC控製器（60點）
4、拖動電機：DC：12V 減速電機
5、電梯組合實驗層數：2-5層（有到站提示，及報警輸出功能）

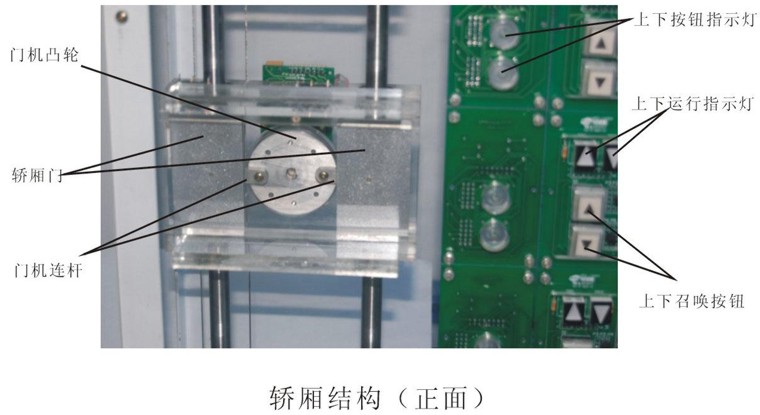

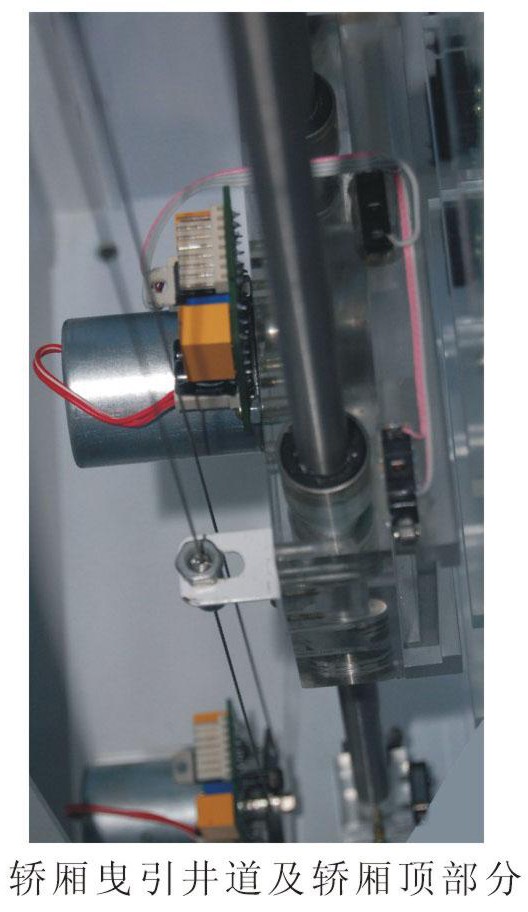

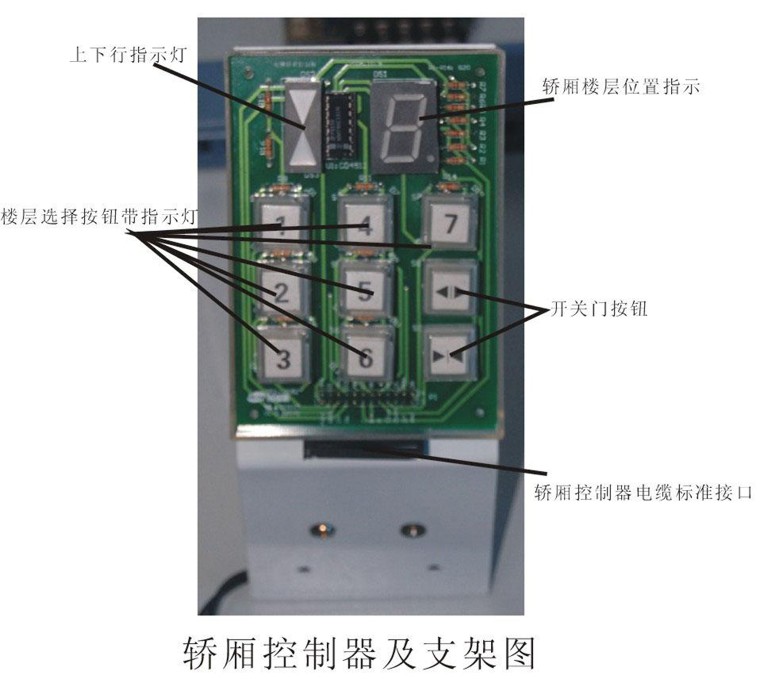

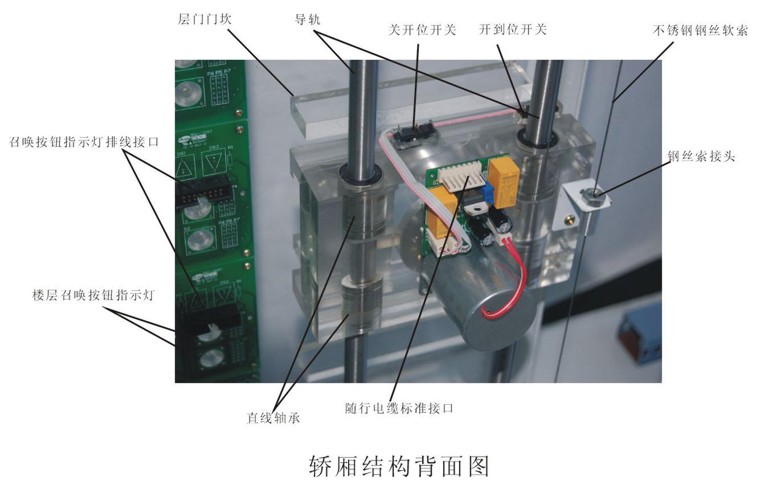

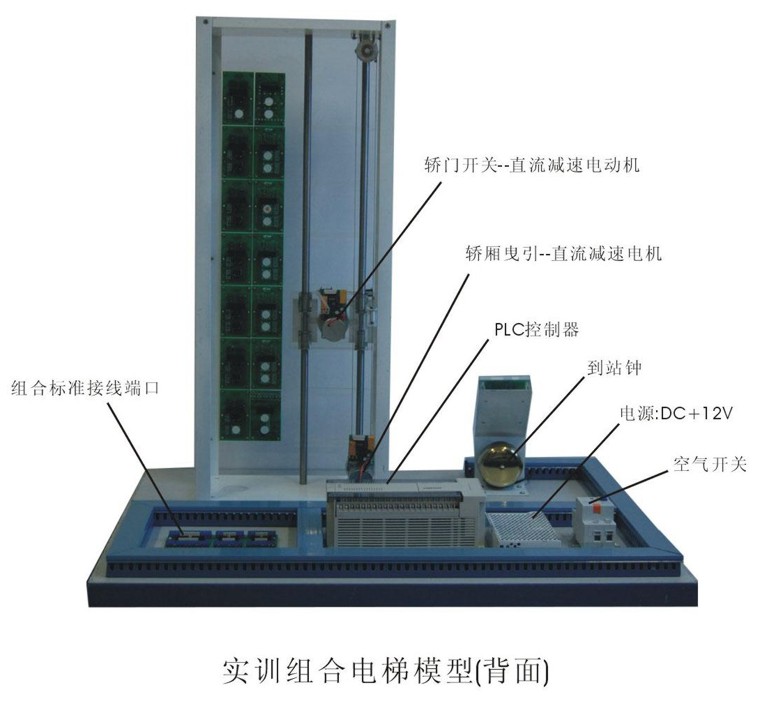

（2）電梯的外形結構：

三、使用方法：
檢查整個電梯，排線是否插好，有無線路斷開，PLC是否打到RUN狀態，然後聯接電源，使電梯的通入市電220V。模型處於待機狀態，啟動空氣開關，此時，PLC通電，轎內控製麵板將顯示電梯所在的樓層號。按動模型選層的內呼或外呼按鍵，電梯模型將按內、外呼按鍵指令正常運行。
    選擇樓層外呼按鈕，從第一層至第七層分別選擇相應的樓層，模型電梯將按照指令進行相應樓層到達、停止、開門、關門。
    選擇轎箱內部樓層呼叫，電梯同樣將會按照指令進行運行，並且在停站的情況下，可控製開門和關門。
    模型電梯可進行自動運行，控製方式為：在第一層的情況下，同時按下開門和關門鍵，此時將開啟自動運行，運行方式為從第一層至第七層然後從第七曾至底層，以此重複循環；如果想停止自動運行，則可以再次同時按下開門和關門按鈕，電梯將此次循環工作完之後再停止。
    在電梯的最底層，設置了一個可以調節任意高度的一樓定位開關（或樓層複位開關），用戶可以調節此滑塊的高度來選擇一層的位置，具有可調性。
四、電梯模型控製：
（1）電梯控製要求
1、電梯處於任意摟層都可以啟動控製。
2、當有外呼梯信號到來時，轎廂響應該呼梯信號，到達該樓層時，轎廂停止運行，轎廂門打開，延時後自動關門。
3、當有內呼梯信號到來時，轎廂響應該呼梯隊信號，到達該樓層時，轎廂停止運行，轎廂門打開，延時自動關門。
4、電梯遵循邏輯規則，如果電梯向上運行，則將會首先停靠在任意一層的向上指令然後執行完所有的向上指令後，再執行向下的；同樣的，如果電梯向下運行，他將首先執行完所有的向下的召喚指令，待完成後再執行向上的；如果電梯停靠再某一層既無向上的指令也無向下的指令，係統將消除所有指令等待新的指令進去。
5、電梯應具有最遠反向外呼梯響應功能。例如，電梯轎廂在一樓，而同時有二層向下外呼梯，三層向下外呼梯，四層向下外呼梯，則電梯轎廂先去四樓響應四層向下外呼梯信號。
6、電梯未平層或運行時，開門按鈕和關門按鈕均不起作用。平層且電梯轎廂停止運行後，按開門按鈕轎廂門打開，按關門鈕轎廂門關閉。
（2）I/O分配

X0	轎廂位置脈衝	Y0	上升指示燈
X1	定位感應器	Y1	下降指示燈
X2	開門按鈕	Y2	1樓按鈕指示燈
X3	關門按鈕	Y3	2樓按鈕指示燈
X4	五樓下降按鈕	Y4	3樓按鈕指示燈
X5	四樓上升按鈕	Y5	4樓按鈕指示燈
X6	四樓下降按鈕	Y6	5樓按鈕指示燈
X7	三樓上升按鈕	Y7	一樓上升指示
X10	三樓下降按鈕	Y10	二樓上升指示
X11	二樓上升按鈕	Y11	二樓下降指示
X12	二樓下降按鈕	Y12	三樓上升指示
X13	一樓上升按鈕	Y13	三樓下降指示
X14	1樓按鈕	Y14	四樓上升指示
X15	2樓按鈕	Y15	四樓下降指示
X16	3樓按鈕	Y16	五樓下降指示
X17	4樓按鈕	Y17	報警輸出
X20	5樓按鈕	Y20	曳引電機正轉
X21	報警按鈕	Y21	曳引電機反轉
X22		Y22	門電機正轉
X23		Y23	門電機反轉
X24		Y24	到站提示音
X25		Y25	樓層顯示A
X26		Y26	樓層顯示B
X27		Y27	樓層顯示C
X30	6樓按鈕	Y0	6樓按鈕指示燈
X31	7樓按鈕	Y1	7樓按鈕指示燈
X32	七樓下降按鈕	Y2	七樓下降指示
X33	六樓上升按鈕	Y3	六樓上升指示
X34	六樓下降按鈕	Y4	六樓下降指示
X35	五樓上升按鈕	Y5	五樓上升指示
X36		Y6
X37		Y7
X40
X41
X42

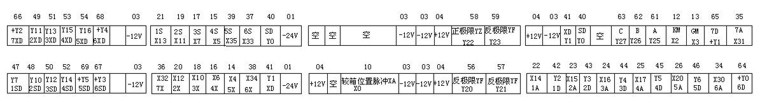

（3）主板接線端子分配

五、注意事項：
在操作使用本教學電梯之前，請仔細閱讀注意事項。請嚴格按使用說明操作，避免造成不必要的損失。
（1）不要提供高於額定規格電壓的輸入電壓，以免損壞器件。本產品出廠前已連接好線路，且已調試驗收合格，使用時隻需提供220V的動力電源即可。原則上，使用者最好不要隨意拆接線路。若確實需要拆接線路時，應注意各器件的工作電壓； PLC輸入各開關量用DC24V電源；PLC輸出用DC12V電源。
（2）當用戶使用本電梯自行開發應用程序演示時，用戶首先應熟悉本電梯的結構，電氣控製原理，線路的實際連接，及各器件的動作關係等。然後再自行編程調試（應有熟悉電梯運行原理的老師或電梯專業人員指導）建議用戶在原電梯程序基礎上先分步改動單個環節程序調試，調試成功後再自行整體的編程調試。
（3）本教學電梯幾乎具備了真實電梯的基本結構及功能，初學者必須在專業老師指導下實驗、調試。
（4）此電梯具有自運行功能。具體操作如下：先將電梯平層在一樓，確保無其他呼梯信號且底盤所有開關處於正常狀態的情況下按下開門和關門按鈕，則電梯便自動在一至七樓之間往返運行。若要使其停止則再次按下關門開門按鈕即可。
六、裝箱單：
1、電梯模型 1套
2、電源線 1條
3、編程線 1條
4、說明書 1份
5、配套光盤 1張
6、配套工具 1盒
七、配置清單(三菱)

序號	名稱	單位	數量	備注
1	電梯井道	台	1
2	電梯底座	台	1
3	三菱FX1N—60MR＋8E型可編程控製器	套	1	安裝在電氣控製板上
4	到層提示電鈴	個	1	安裝在電氣控製板上
5	曳引電動機	台	1	安裝在電梯架底部
6	曳引輪	隻	1	安裝在電梯架頂部
7	一層位置清零開關	隻	1	安裝在導軌已經門上
8	碼盤	個	1	安裝在曳引電動機上
9	滑輪	隻	1	安裝在曳引電動機上
10	導軌	條	2	安裝在井道上
11	綱絲索	根	1	安裝在井道中
12	隨行電纜	條	5	安裝在井道中和各召喚麵板上
13	樓層召喚控製電路	塊	7	安裝在各樓層外部
14	上下召喚按鈕指示電路	塊	7	安裝在各個樓層
15	轎廂操縱控製電路	塊	1	安裝在控製麵板上
16	轎廂	隻	1	安裝在導軌上
17	門機裝置	套	1	安裝在轎廂上
18	標準接線端口電路	塊	1	安裝在電梯架一側
19	DC12V電源板	塊	1	安裝在電氣控製板上
20	漏電脫扣器	隻	1	安裝在電氣控製板上
21	極限開關（上、下）	隻	2	安裝在井道上、下部
22	活扳手150mm	把	1	工具包內
23	尖嘴鉗	隻	1	工具包內
24	十字螺絲刀Φ3、Φ6	隻	2	工具包內
25	一字螺絲刀Φ3、Φ6	隻	2	工具包內
26	502膠水	瓶	1	工具包內
27	常用螺釘	枚	若幹	工具包內
28	微動開關	隻	2隻	工具包內
29	毛巾	條	1	工具包內
30	三菱FX1N使用手冊	冊	1	工具包內
31	專用通訊電纜MELSEC-PC＆FLEX-PC（SC——09型）	條	1	工具包內
32	三菱PLC編程軟件光碟（內含PLC控製參考程序）	碟	1	工具包內
33	教學電梯使用說明書	冊	2	工具包內

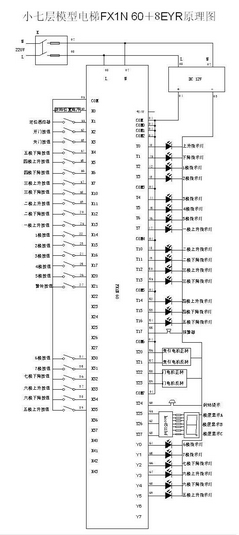

八、原理圖
